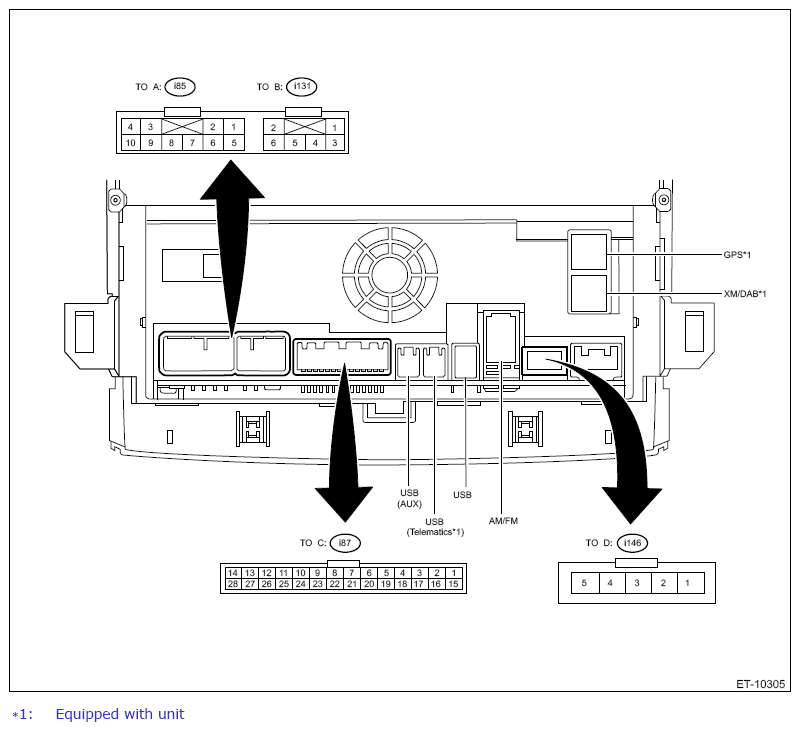

Navigation Unit Or Audio
- Power supply and speaker output terminal
| Terminal No. | Contents | Measuring condition | Standard |
|---|---|---|---|
| (i85) No. 1 | RH front door speaker (+) | - | - |
| (i85) No. 2 | LH front door speaker (+) | - | - |
| (i85) No. 3 ←→ Chassis ground | ACC power supply | ACC ON | 11 - 15 V |
| (i85) No. 4 ←→ Chassis ground | Backup power supply | Always | 11 - 15 V |
| (i85) No. 5 | RH front door speaker (-) | - | - |
| (i85) No. 6 | LH front door speaker (-) | - | - |
| (i85) No. 7 ←→ Chassis ground | GND | Always | 0 V |
| (i85) No. 8 | Antenna power supply | - | - |
| (i85) No. 9 | Not connected | - | - |
| (i85) No. 10 | Illumination (+) | - | - |
| (i131) No. 1 | RH rear door speaker (+) | - | - |
| (i131) No. 2 | LH rear door speaker (+) or Interrupt audio (+) | - | - |
| (i131) No. 3 | RH rear door speaker (-) | - | - |
| (i131) No. 4 | Not connected or shield GND 2 | - | - |
| (i131) No. 5 | Illumination (-) | - | - |
| (i131) No. 6 | LH rear door speaker (-) or Interrupt audio (-) | - | - |
- Steering switch and AUX input terminal for microphone etc.
| Terminal No. | Contents | Measuring condition | Standard |
|---|---|---|---|
| (i87) No. 1 ←→ Chassis ground | Ignition power supply | IGN ON | 11 - 15 V |
| (i87) No. 2 | Reverse signal | - | - |
| (i87) No. 3 | Bright signal | - | - |
| (i87) No. 4 | Microphone power supply | - | - |
| (i87) No. 5 | Microphone input (+) | - | - |
| (i87) No. 6 | Microphone detection | - | - |
| (i87) No. 7 | Not connected or amplifier CAN (+) | - | - |
| (i87) No. 8 | Not connected or amplifier CAN (-) | - | - |
| (i87) No. 9 | CAN communication (+) | - | - |
| (i87) No. 10 | CAN communication (-) | - | - |
| (i87) No. 11 | Not connected | - | - |
| (i87) No. 12 | Not connected | - | - |
| (i87) No. 13 | Microphone input 2 (+) | - | - |
| (i87) No. 14 | Microphone input 2 (-) | - | - |
| (i87) No. 15 ←→ Chassis ground | Parking brake signal | At parking ON | 1 V or less |
| (i87) No. 16 | Not connected or amplifier mute signal | - | - |
| (i87) No. 17 | Not connected or speed signal | - | - |
| (i87) No. 18 | Shield GND | - | - |
| (i87) No. 19 | Microphone input (-) | - | - |
| (i87) No. 20 | Not connected | - | - |
| (i87) No. 21 | Steering switch 1 (+) | - | - |
| (i87) No. 22 | Steering switch 2 (+) | - | - |
| (i87) No. 23 | Steering switch GND | - | - |
| (i87) No. 24 | Data Communication Module mute signal | - | - |
| (i87) No. 25 | Pin jack plugging detection | - | - |
| (i87) No. 26 | RH AUX input | - | - |
| (i87) No. 27 | AUX input shield GND | - | - |
| (i87) No. 28 | LH AUX input | - | - |
- Rear view camera
| Terminal No. | Contents | Measuring condition | Standard |
|---|---|---|---|
| (i146) No. 1 ←→ Chassis ground | GND | Always | 0 V |
| (i146) No. 2 | 6 V power supply | - | - |
| (i146) No. 3 | Camera input (+) | - | - |
| (i146) No. 4 | Camera input (-) | - | - |
| (i146) No. 5 | Not connected | - | - |
