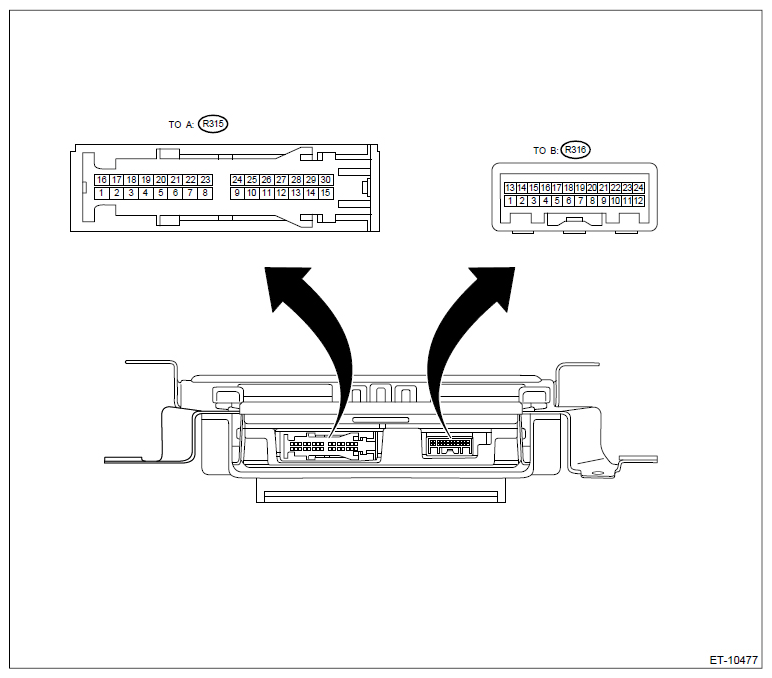

| (B316) No. 1 ←→ Chassis ground |
+B |
Always |
Battery voltage |
| (B316) No. 2 |
- |
- |
- |
| (B316) No. 3 ←→ Chassis ground |
GND |
Always |
0 V |
| (B316) No. 4 |
- |
- |
- |
| (B316) No. 5 |
- |
- |
- |
| (B316) No. 6 |
- |
- |
- |
| (B316) No. 7 |
- |
- |
- |
| (B316) No. 8 |
Sub woofer positive |
- |
- |
| (B316) No. 9 |
Instrument panel right side speaker positive |
- |
- |
| (B316) No. 10 |
Instrument panel center speaker positive |
- |
- |
| (B316) No. 11 |
Left side front door speaker positive |
- |
- |
| (B316) No. 12 |
Right side front door speaker positive |
- |
- |
| (B316) No. 13 |
Instrument panel left side speaker positive |
- |
- |
| (B316) No. 14 |
Left side rear door speaker positive |
- |
- |
| (B316) No. 15 |
Right side rear door speaker positive |
- |
- |
| (B316) No. 16 |
Battery power supply |
Always |
Battery voltage |
| (B316) No. 17 |
- |
|
|
| (B316) No. 18 |
Ground |
Always |
0 V |
| (B316) No. 19 |
- |
- |
- |
| (B316) No. 20 |
- |
- |
- |
| (B316) No. 21 |
|
- |
- |
| (B316) No. 22 |
|
- |
- |
| (B316) No. 23 |
Sub woofer negative |
- |
- |
| (B316) No. 24 |
Instrument panel right side speaker negative |
- |
- |
| (B316) No. 25 |
Instrument panel center speaker negative |
- |
- |
| (B316) No. 26 |
Left side front door speaker negative |
- |
- |
| (B316) No. 27 |
Right side front door speaker negative |
- |
- |
| (B316) No. 28 |
Instrument panel left side speaker negative |
- |
- |
| (B316) No. 29 |
Left side rear door speaker negative |
- |
- |
| (B316) No. 30 |
Right side rear door speaker negative |
- |
- |
| (i262) No. 1 |
MUTE |
- |
- |
| (i262) No. 2 |
Left channel negative input |
- |
- |
| (i262) No. 3 |
Left channel positive input |
- |
- |
| (i262) No. 4 |
Right channel negative input |
- |
- |
| (i262) No. 5 |
Right channel positive input |
- |
- |
| (i262) No. 6 |
Shield |
- |
- |
| (i262) No. 7 |
Transmitter negative |
|
- |
| (i262) No. 8 |
Transmitter positive |
|
- |
| (i262) No. 9 |
- |
- |
- |
| (i262) No. 10 |
- |
- |
- |
| (i262) No. 11 |
- |
- |
- |
| (i262) No. 12 |
ACC power supply |
- |
- |
| (i262) No. 13 |
Not connected |
- |
- |
| (i262) No. 14 |
Interrupt information negative |
- |
- |
| (i262) No. 15 |
Interrupt information positive |
- |
- |
| (i262) No. 16 |
- |
- |
- |
| (i262) No. 17 |
- |
- |
- |
| (i262) No. 18 |
Shield |
- |
- |
| (i262) No. 19 |
- |
- |
- |
| (i262) No. 20 |
- |
- |
- |
| (i262) No. 21 |
- |
- |
- |
| (i262) No. 22 |
- |
- |
- |
| (i262) No. 23 |
- |
- |
- |
| (i262) No. 24 |
- |
- |
- |
