Front Exhaust Pipe

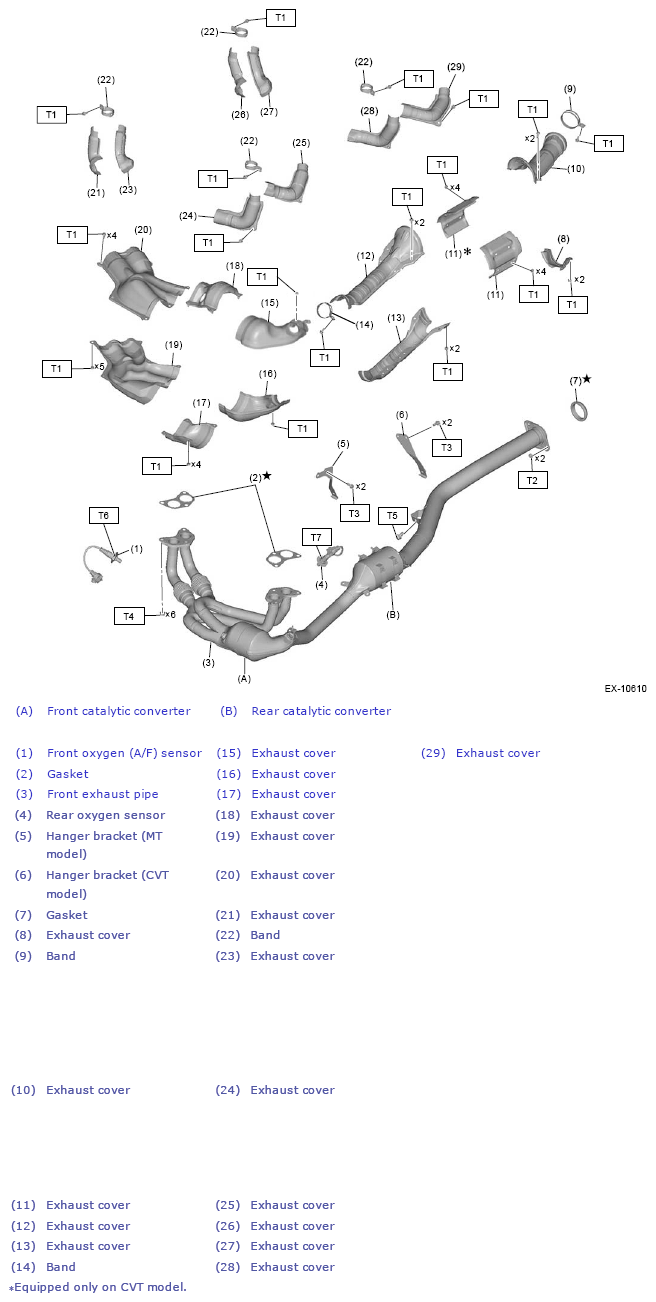

- Impreza model (type A)
Courtesy of SUBARU OF AMERICA, INC.
Tightening torque: N.m (kgf-m, ft-lb)
T1: 13 (1.3, 9.6)
T2: 18 (1.8, 13.3)
T3: 23 (2.3, 17.0)
T4: 30 (3.1, 22.1)
T5: 35 (3.6, 25.8)
T6: Refer to FUEL INJECTION (FUEL SYSTEMS) (H4DO (EXCEPT FOR HEV))>FRONT OXYGEN (A/F) SENSOR>INSTALLATION .
T7: Refer to FUEL INJECTION (FUEL SYSTEMS) (H4DO (EXCEPT FOR HEV))>REAR OXYGEN SENSOR>INSTALLATION .

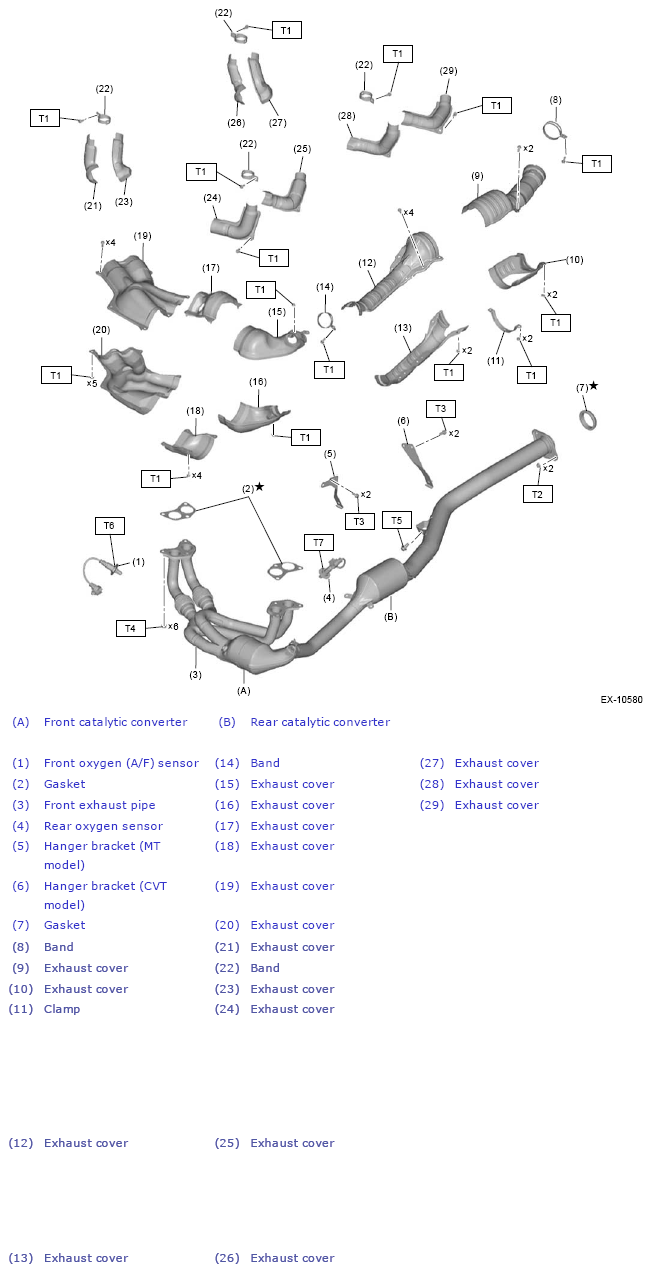

- Impreza model (type B)
Courtesy of SUBARU OF AMERICA, INC.
Tightening torque: N.m (kgf-m, ft-lb)
T1: 13 (1.3, 9.6)
T2: 18 (1.8, 13.3)
T3: 23 (2.3, 17.0)
T4: 30 (3.1, 22.1)
T5: 35 (3.6, 25.8)
T6: Refer to FUEL INJECTION (FUEL SYSTEMS) (H4DO (EXCEPT FOR HEV))>FRONT OXYGEN (A/F) SENSOR>INSTALLATION .
T7: Refer to FUEL INJECTION (FUEL SYSTEMS) (H4DO (EXCEPT FOR HEV))>REAR OXYGEN SENSOR>INSTALLATION .

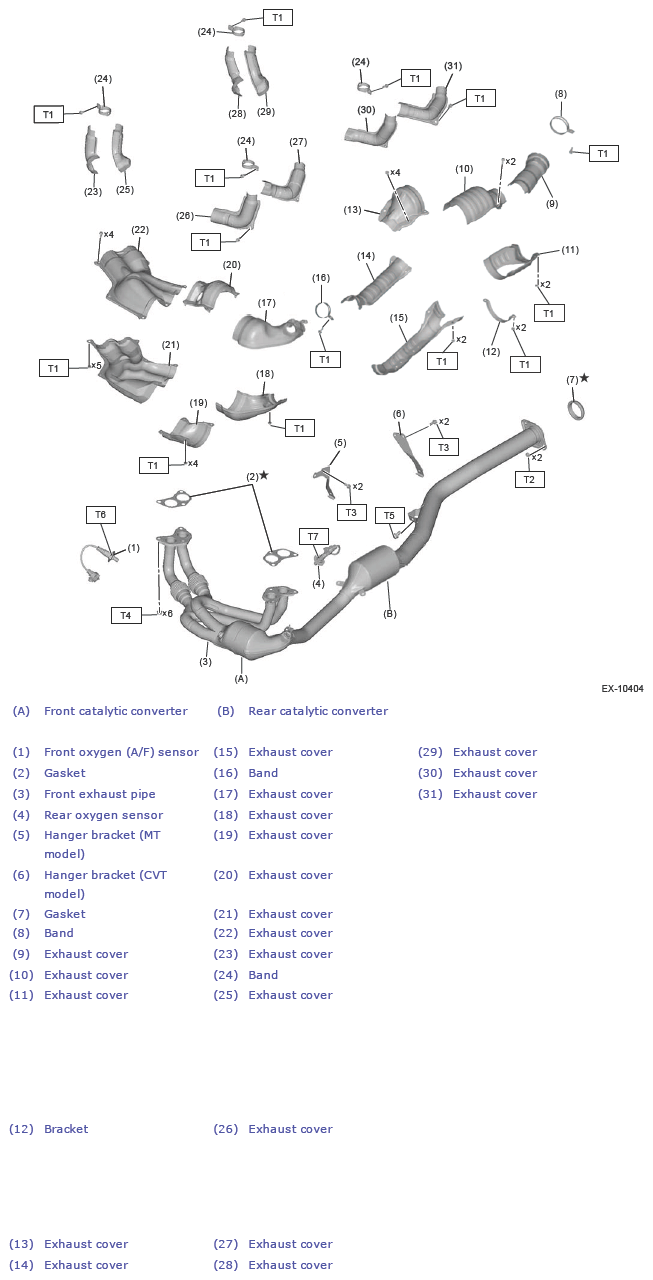

- Crosstrek model (except for hybrid)Fig 3: Front Exhaust Pipe Components (With Torque Specification) - Crosstrek Model (Except For Hybrid)
Courtesy of SUBARU OF AMERICA, INC.
Tightening torque: N.m (kgf-m, ft-lb)
T1: 13 (1.3, 9.6)
T2: 18 (1.8, 13.3)
T3: 23 (2.3, 17.0)
T4: 30 (3.1, 22.1)
T5: 35 (3.6, 25.8)
T6: Refer to FUEL INJECTION (FUEL SYSTEMS) (H4DO (EXCEPT FOR HEV))>FRONT OXYGEN (A/F) SENSOR>INSTALLATION .
T7: Refer to FUEL INJECTION (FUEL SYSTEMS) (H4DO (EXCEPT FOR HEV))>REAR OXYGEN SENSOR>INSTALLATION .

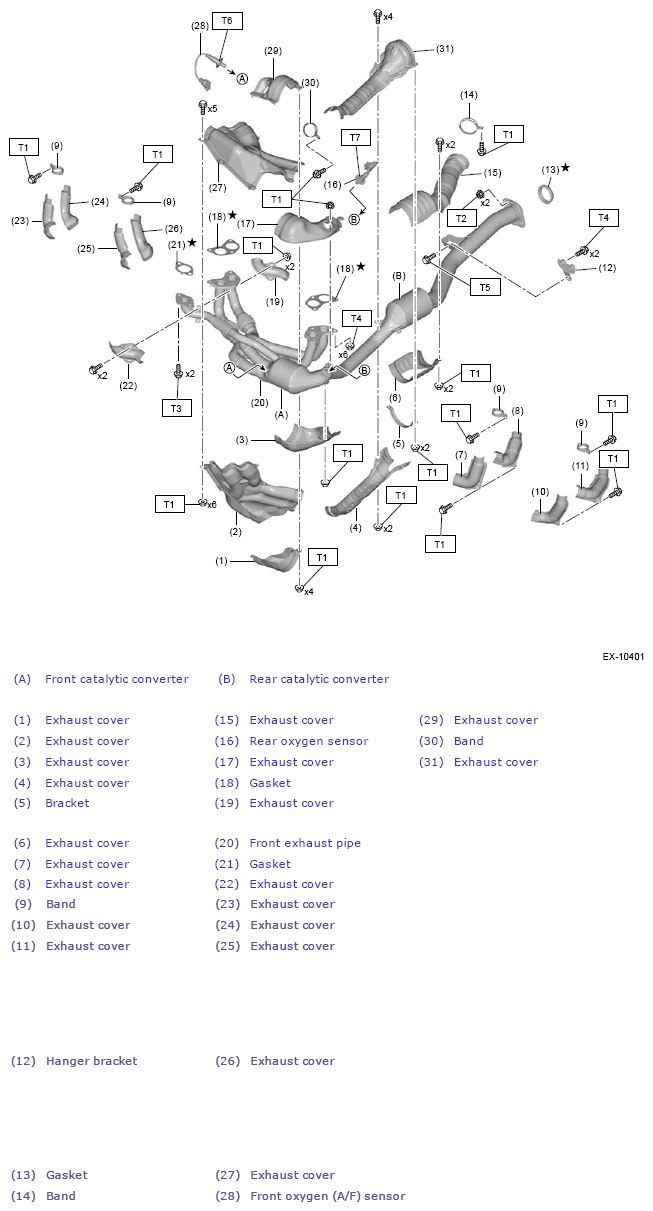

- Crosstrek hybrid model
Tightening torque: N.m (kgf-m, ft-lb)
T1: 13 (1.3, 9.6)
T2: 18 (1.8, 13.3)
T3: 24 (2.4, 17.7)
T4: 30 (3.1, 22.1)
T5: 35 (3.6, 25.8)
T6: Refer to FUEL INJECTION (FUEL SYSTEMS) (H4DO (HEV))>FRONT OXYGEN (A/F) SENSOR>INSTALLATION .
T7: Refer to FUEL INJECTION (FUEL SYSTEMS) (H4DO (HEV))>REAR OXYGEN SENSOR>INSTALLATION .
