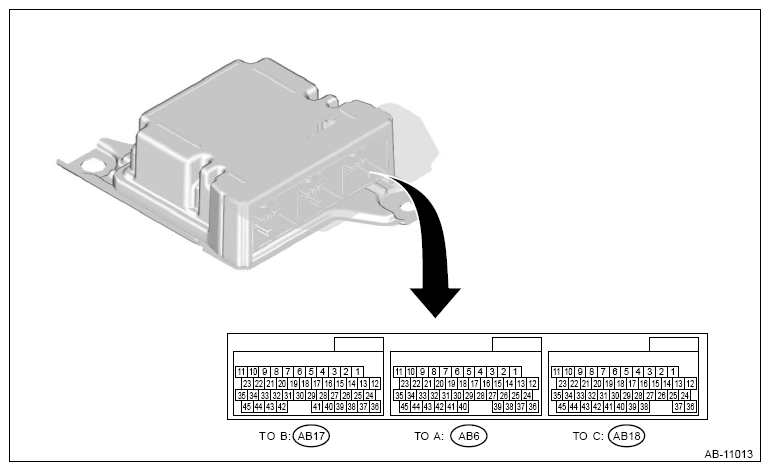

| Passenger's airbag module (2nd stage) |
+ |
(AB6) No. 5 |
- |
- |
| - |
(AB6) No. 4 |
| Driver's airbag module (2nd stage) |
+ |
(AB6) No. 6 |
- |
- |
| - |
(AB6) No. 7 |
| Passenger's airbag module (1st stage) |
+ |
(AB6) No. 9 |
- |
- |
| - |
(AB6) No. 8 |
| Driver's airbag module (1st stage) |
+ |
(AB6) No. 10 |
- |
- |
| - |
(AB6) No. 11 |
| Passenger's airbag module (active vent hole) |
+ |
(AB6) No. 12 |
- |
- |
| - |
(AB6) No. 13 |
| Driver's knee airbag module |
+ |
(AB6) No. 15 |
- |
- |
| - |
(AB6) No. 14 |
| CAN-L |
(AB6) No. 18 |
- |
- |
| CAN-H |
(AB6) No. 19 |
- |
- |
| Batch operation tool for disposal |
(AB6) No. 24 |
- |
- |
| Front impact sensor RH |
+ |
(AB6) No. 29 |
- |
- |
| - |
(AB6) No. 30 |
| Front impact sensor LH |
+ |
(AB6) No. 32 |
- |
- |
| - |
(AB6) No. 31 |
| GND |
(AB6) No. 33 |
- |
- |
| Battery power supply |
(AB6) No. 35 |
- |
- |
| Telematics communication line (collision detection signal) |
(AB6) No. 36 |
- |
- |
| Body integrated unit communication line (collision detection signal) |
(AB6) No. 38 |
- |
- |
| Ignition power supply |
(AB6) No. 40 |
- |
- |
| GND |
(AB6) No. 43 |
- |
- |
| Side airbag module RH |
+ |
(AB18) No. 6 |
- |
- |
| - |
(AB18) No. 7 |
| Curtain airbag module RH |
+ |
(AB18) No. 10 |
- |
- |
| - |
(AB18) No. 11 |
| Front seat belt pretensioner RH (adaptive) |
+ |
(AB18) No. 17 |
- |
- |
| - |
(AB18) No. 16 |
| Front seat belt pretensioner RH |
+ |
(AB18) No. 18 |
- |
- |
| - |
(AB18) No. 19 |
| Front lap seat belt pretensioner RH |
+ |
(AB18) No. 21 |
- |
- |
| - |
(AB18) No. 20 |
| Rear seat belt pretensioner RH |
+ |
(AB18) No. 22 |
- |
- |
| - |
(AB18) No. 23 |
| Occupant detection control module |
+ |
(AB18) No. 39 |
- |
- |
| - |
(AB18) No. 27 |
| Side impact sensor RH (backward of rear wheel house) |
+ |
(AB18) No. 29 |
- |
- |
| - |
(AB18) No. 28 |
| Side impact sensor RH (ahead of rear wheel house) |
+ |
(AB18) No. 31 |
- |
- |
| - |
(AB18) No. 30 |
| Side impact sensor RH (front door) |
+ |
(AB18) No. 33 |
- |
- |
| - |
(AB18) No. 32 |
| Side impact sensor RH (center pillar) |
+ |
(AB18) No. 35 |
- |
- |
| - |
(AB18) No. 34 |
| Passenger's seat position sensor |
+ |
(AB18) No. 43 |
|
|
| - |
(AB18) No. 42 |
| Curtain airbag module LH |
+ |
(AB17) No. 6 |
- |
- |
| - |
(AB17) No. 7 |
| Side airbag module LH |
+ |
(AB17) No. 13 |
- |
- |
| - |
(AB17) No. 12 |
| Side impact sensor (under the second-row center seat) |
+ |
(AB17) No. 17 |
- |
- |
| - |
(AB17) No. 16 |
| Front lap seat belt pretensioner LH |
+ |
(AB17) No. 19 |
- |
- |
| - |
(AB17) No. 18 |
| Rear seat belt pretensioner LH |
+ |
(AB17) No. 20 |
- |
- |
| - |
(AB17) No. 21 |
| Side impact sensor LH (backward of rear wheel house) |
+ |
(AB17) No. 25 |
- |
- |
| - |
(AB17) No. 24 |
| Side impact sensor LH (ahead of rear wheel house) |
+ |
(AB17) No. 27 |
- |
- |
| - |
(AB17) No. 26 |
| Side impact sensor LH (front door) |
+ |
(AB17) No. 29 |
- |
- |
| - |
(AB17) No. 28 |
| Side impact sensor LH (center pillar) |
+ |
(AB17) No. 31 |
- |
- |
| - |
(AB17) No. 30 |
| Front seat belt pretensioner LH |
+ |
(AB17) No. 37 |
- |
- |
| - |
(AB17) No. 36 |
| Front seat belt pretensioner LH (adaptive) |
+ |
(AB17) No. 38 |
- |
- |
| - |
(AB17) No. 39 |
