A/C Control Module

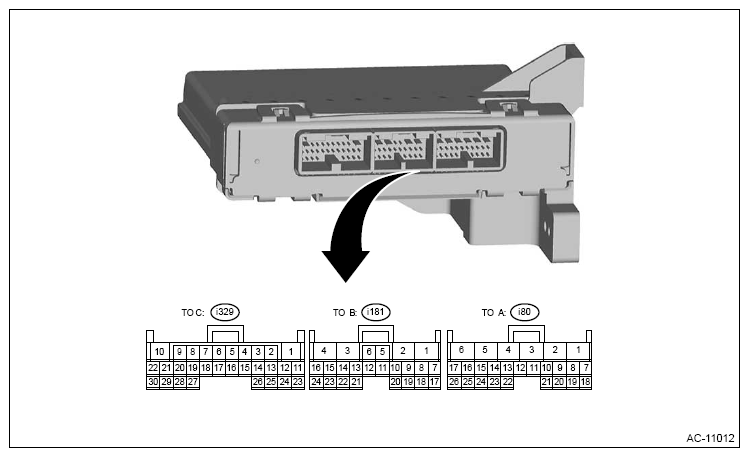

G13202819Courtesy of SUBARU OF AMERICA, INC.
Terminal No. Contents Measuring condition Standard
(i80) No. 1 (+) ↔ Chassis ground (-) Seat heater control (driver's side)(1) Ignition switch: ON Seat heater switch: ON 0 V or battery voltage
(i80) No. 2 (+) ↔ Chassis ground (-) Seat heater (driver's side) GND(1) Always Resistance 1 Ω or less
(i80) No. 3 (+) ↔ Chassis ground (-) Seat heater control (passenger's side)(1) Ignition switch: ON Seat heater switch: ON 0 V or battery voltage
(i80) No. 4 (+) ↔ Chassis ground (-) Seat heater (passenger's side) GND(1) Always Resistance 1 Ω or less
(i80) No. 5 - - -
(i80) No. 6 - - -
(i80) No. 7 - - -
(i80) No. 8 - - -
(i80) No. 9 - - -
(i80) No. 10 (+) ↔ Chassis ground Heater main relay drive signal Ignition switch: ON Blower switch: ON 0.7 V or less
(i80) No. 11 - - -
(i80) No. 12 - - -
(i80) No. 13 - - -
(i80) No. 14 - - -
(i80) No. 15 (+) ↔ Chassis ground (-) Rear mode door actuator position signal Ignition switch: ON Mode door: FACE position 4.2 V
Ignition switch: ON Mode door: FOOT position 1.0 V
(i80) No. 16 - - -
(i80) No. 17 (+) ↔ Chassis ground (-) Seat heater temperature sensor (driver's side)(1) Ignition switch: ON Varies depending on temperature at seat heater 0 - 5 V
(i80) No. 18 (+) ↔ Chassis ground (-) PTC heater 1 relay drive signal In operation 1 V or less
(i80) No. 19 (+) ↔ Chassis ground (-) PTC heater 2 relay drive signal In operation 1 V or less
(i80) No. 20 (+) ↔ Chassis ground (-) PTC heater 3 relay drive signal In operation 1 V or less
(i80) No. 21 (+) ↔ Chassis ground (-) Rear heater relay drive signal Ignition switch: ON Blower switch: ON 0.7 V or less
(i80) No. 22 - - -
(i80) No. 23 - - -
(i80) No. 24 - - -
(i80) No. 25 (+) ↔ Chassis ground (-) Seat heater temperature sensor (passenger's side)(1) Ignition switch: ON Varies depending on temperature at seat heater 0 - 5 V
(i80) No. 26 (+) ↔ Chassis ground (-) Air mix door actuator (rear seat) position signal Ignition switch: ON
Air mix door: Maximum cool position
4.0 V
Ignition switch: ON
Air mix door: Maximum hot position
1.8 V
(i181) No. 1 - - -
(i181) No. 2 - - -
(i181) No. 3 (+) ↔ Chassis ground (-) CAN H (CAN communication line) Dig it a l signal; can not be measured -
(i181) No. 4 (+) ↔ Chassis ground (-) CAN-L (CAN communication line) Digital signal; can not be measured -
(i181) No. 5 - - -
(i181) No. 6 (+) ↔ Chassis ground (-) Rear blower motor control signal Ignition switch: ON Blower switch: ON -
(i181) No. 7 (+) ↔ Chassis ground (-) Pressure sensor Ignition switch: ON 0.5 - 4.9 V
(i181) No. 8 (+) ↔ Chassis ground (-) Evaporator sensor Ignition switch: ON 1 - 4.5 V (changes depending on evaporator temperature)
(i181) No. 9 (+) ↔ Chassis ground (-) Mode door actuator position signal Ignition switch: ON Mode door: FACE position 4.5 V
Ignition switch: ON Mode door: DEF position 0.5 V
(i181) No. 10 (+) ↔ Chassis ground (-) Front blower motor control signal Ignition switch: ON Blower switch: ON 0.6 - 6 V
(i181) No. 11 (+) ↔ Chassis ground (-) Rear blower motor voltage feedback Ignition switch: ON Blower switch: ON 0 - 16 V
(i181) No. 12 - - -
(i181) No. 13 - - -
(i181) No. 14 - - -
(i181) No. 15 - - -
(i181) No. 16 - -
(i181) No. 17 - -
(i181) No. 18 (+) ↔ Chassis ground (-) Rear evaporator sensor Ignition switch: ON 1 - 4.5 V (changes depending on evaporator temperature)
(i181) No. 19 (+) ↔ Chassis ground (-) Air mix door actuator (passenger's seat) position signal Ignition switch: ON
Air mix door: Maximum cool position
4.5 V
Ignition switch: ON
Air mix door: Maximum hot position
0.5 V
(i181) No. 20 (+) ↔ Chassis ground (-) Intake door actuator position signal Ignition switch: ON FRESH/RECIRC door: RECIRC position 4.5 V
Ignition switch: ON FRESH/RECIRC door: FRESH position 1.9 V
(i181) No. 21 (+) ↔ Chassis ground (-) Rear in-vehicle sensor Ignition switch: ON 25°C (77°F): Approx. 1.5 V
40°C (104°F): Approx. 1.0 V
(i181) No. 22 (+) ↔ Chassis ground (-) Flow sensor Ignition switch: ON Blower switch: ON A/C switch: ON 0.3 - 4.7 V
(i181) No. 23 (+) ↔ Chassis ground (-) Sunload sensor Ignition switch: ON Sunlight is contacting sensor With sunload: Less than 4.9 V Without sunload: 0 V
(i181) No. 24 (+) ↔ Chassis ground (-) In-vehicle sensor Ignition switch: ON 25°C (77°F): Approx. 1.5 V
40°C (104°F): Approx. 1.0 V
(i329) No. 1 (+) ↔ Chassis ground (-) GND Always Resistance 1 Ω or less
(i329) No. 2 A/C control panel communication Digital signal; can not be measured -
(i329) No. 3 - - -
(i329) No. 4 (+) ↔ Chassis ground (-) Variable compressor solenoid valve drive signal Ignition switch: ON Blower switch: ON A/C switch: ON 2 - 12 V
(i329) No. 5 (+) ↔ Chassis ground (-) Mode door actuator drive output (FACE) While operating to FACE side While operating: 12 V
While not operating: 0 V
(i329) No. 6 (+) ↔ Chassis ground (-) Mode door actuator drive output (DEF) While operating to DEF side While operating: 12 V
While not operating: 0 V
(i329) No. 7 (+) ↔ Chassis ground (-) Air mix door actuator (driver's seat) drive signal (COOL) While operating to COOL side While operating: 12 V
While not operating: 0 V
(i329) No. 8 (+) ↔ Chassis ground (-) Air mix door actuator (driver's seat) drive signal (HOT) While operating to HOT side While operating: 12 V
While not operating: 0 V
(i329) No. 9 (+) ↔ Chassis ground (-) Ignition power supply Ignition switch: ON Battery voltage
(i329) No. 10 (+) ↔ Chassis ground (-) Battery power supply Always Battery voltage
(i329) No. 11 (+) ↔ Chassis ground (-) Air mix door actuator (driver's seat) position signal Ignition switch: ON
Air mix door: Maximum cool position
4.5 V
Ignition switch: ON
Air mix door: Maximum hot position
0.5 V
(i329) No. 12 (+) ↔ Chassis ground (-) Sensor and actuator power supply Ignition switch: ON 5 V
(i329) No. 13 - - -
(i329) No. 14 - - -
(i329) No. 15 - - -
(i329) No. 16 (+) ↔ Chassis ground (-) Rear mode door actuator drive output (FOOT) While operating to FOOT side While operating: 12 V
While not operating: 0 V
(i329) No. 17 (+) ↔ Chassis ground (-) Rear mode door actuator drive output (FACE) While operating to FACE side While operating: 12 V
While not operating: 0 V
(i329) No. 18 (+) ↔ Chassis ground (-) Air mix door actuator (passenger's seat) drive signal (HOT) While operating to HOT side While operating: 12 V
While not operating: 0 V
(i329) No. 19 (+) ↔ Chassis ground (-) Intake door actuator drive signal (RECIRC) While operating to RECIRC side While operating: 12 V
While not operating: 0 V
(i329) No. 20 (+) ↔ Chassis ground (-) Air mix door actuator (rear seat) drive signal (COOL) While operating to COOL side While operating: 12 V
While not operating: 0 V
(i329) No. 21 - - -
(i329) No. 22 - - -
(i329) No. 23 - - -
(i329) No. 24 (+) ↔ Chassis ground (-) Sensor GND Always Resistance 1 Ω or less
(i329) No. 25 - - -
(i329) No. 26 - - -
(i329) No. 27 (+) ↔ Chassis ground (-) Air mix door actuator (passenger's seat) drive signal (COOL) While operating to COOL side While operating: 12 V
While not operating: 0 V
(i329) No. 28 (+) ↔ Chassis ground (-) ACC power supply Ignition switch: ACC Battery voltage
(i329) No. 29 (+) ↔ Chassis ground (-) Intake door actuator drive signal (FRESH) While operating to FRESH side While operating: 12 V
While not operating: 0 V
(i329) No. 30 (+) ↔ Chassis ground (-) Air mix door actuator (rear seat) drive signal (HOT) While operating to HOT side While operating: 12 V
While not operating: 0 V
(1) Without seat ventilation.
