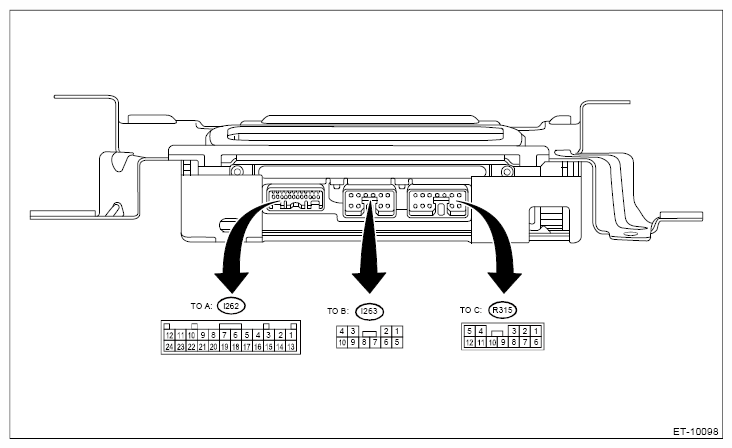

| (i262) No. 1 |
MUTE |
{MUTE} |
| (i262) No. 2 |
L- IN |
Left channel negative input |
| (i262) No. 3 |
L+ IN |
Left channel positive input |
| (i262) No. 4 |
R- IN |
Right channel negative input |
| (i262) No. 5 |
R+ IN |
Right channel positive input |
| (i262) No. 6 |
S-GND |
Shield ground |
| (i262) No. 7 |
TX- |
Transmitter negative |
| (i262) No. 8 |
TX+ |
Transmitter positive |
| (i262) No. 9 |
NOT USED |
UNUSED |
| (i262) No. 10 |
EQ SEL |
Equalizer select |
| (i262) No. 11 |
SPEED |
Speed pulse |
| (i262) No. 12 |
ACC |
ACC power supply |
| (i262) No. 13 |
NOT USED |
UNUSED |
| (i262) No. 14 |
NOT USED |
UNUSED |
| (i262) No. 15 |
NOT USED |
UNUSED |
| (i262) No. 16 |
NOT USED |
UNUSED |
| (i262) No. 17 |
NOT USED |
UNUSED |
| (i262) No. 18 |
NOT USED |
UNUSED |
| (i262) No. 19 |
NOT USED |
UNUSED |
| (i262) No. 20 |
NOT USED |
UNUSED |
| (i262) No. 21 |
NOT USED |
UNUSED |
| (i262) No. 22 |
II1- |
Interrupt information negative |
| (i262) No. 23 |
II1+ |
Interrupt information positive |
| (i262) No. 24 |
NOT USED |
UNUSED |
| (i263) No. 1 |
+B |
Battery power supply |
| (i263) No. 2 |
IN-PANE (80 mm (3.15 in)) L+ |
Instrument panel left side speaker (80 mm (3.15 in)) positive |
| (i263) No. 3 |
FRONT (6X9) R+ |
Right side front door speaker (6 x 9 inch) positive |
| (i263) No. 4 |
FRONT (6X9) L- |
Left side front door speaker (6 x 9 inch) negative |
| (i263) No. 5 |
+B |
Battery power supply |
| (i263) No. 6 |
IN-PANE (80 mm (3.15 in)) L- |
Instrument panel left side speaker (80 mm (3.15 in)) negative |
| (i263) No. 7 |
IN-PANE (80 mm (3.15 in)) R- |
Instrument panel right side speaker (80 mm (3.15 in)) negative |
| (i263) No. 8 |
IN-PANE (80 mm (3.15 in)) R+ |
Instrument panel right side speaker (80 mm (3.15 in)) positive |
| (i263) No. 9 |
FRONT (6X9) R- |
Right side front door speaker (6 x 9 inch) negative |
| (i263) No. 10 |
FRONT (6X9) L+ |
Left side front door speaker (6 x 9 inch) positive |
| (R315) No. 1 |
REAR (80 mm (3.15 in)) R- |
Right side rear door speaker (80 mm (3.15 in)) negative |
| (R315) No. 2 |
REAR (80 mm (3.15 in)) R+ |
Right side rear door speaker (80 mm (3.15 in)) positive |
| (R315) No. 3 |
REAR (80 mm (3.15 in)) L- |
Left side rear door speaker (80 mm (3.15 in)) negative |
| (R315) No. 4 |
REAR (160 mm (6.3 in)) R+ |
Right side rear door speaker (160 mm (6.3 in)) positive |
| (R315) No. 5 |
REAR (160 mm (6.3 in)) L+ |
Left side rear door speaker (160 mm (6.3 in)) positive |
| (R315) No. 6 |
GND |
Ground |
| (R315) No. 7 |
GND2 |
Ground |
| (R315) No. 8 |
NOT USED |
UNUSED |
| (R315) No. 9 |
REAR (80 mm (3.15 in)) L+ |
Left side rear door speaker (80 mm (3.15 in)) positive |
| (R315) No. 10 |
REAR (160 mm (6.3 in)) R- |
Right side rear door speaker (160 mm (6.3 in)) negative |
| (R315) No. 11 |
NOT USED |
UNUSED |
| (R315) No. 12 |
REAR (160 mm (6.3 in)) L- |
Left side rear door speaker (160 mm (6.3 in)) negative |
