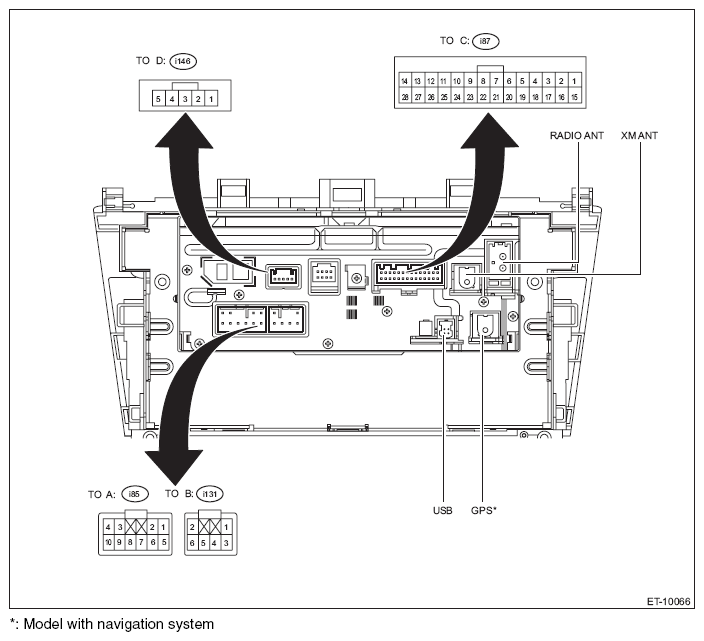

Module I/O Signal
- Power supply and speaker output terminal
| Terminal No. | Content | Measuring condition | Measurement value | Note |
|---|---|---|---|---|
| (i85) No. 1 | FRONT-RH (+) | - | - | - |
| (i85) No. 2 | FRONT-LH (+) | - | - | - |
| (i85) No. 3 ←→ Chassis ground | ACC | ACC ON | 11 - 15 V | - |
| (i85) No. 4 ←→ Chassis ground | +B | Always | 11 - 15 V | - |
| (i85) No. 5 | FRONT-RH (-) | - | - | - |
| (i85) No. 6 | FRONT-LH (-) | - | - | - |
| (i85) No. 7 ←→ Chassis ground | GND | Always | 0 V | - |
| (i85) No. 8 | ANTENNA-ON | - | - | - |
| (i85) No. 9 | N.C. | - | - | - |
| (i85) No. 10 | ILLUMI (+) | - | - | - |
| (i131) No. 1 | REAR-RH (+) | - | - | - |
| (i131) No. 2 | REAR-LH (+) | - | - | - |
| (i131) No. 3 | REAR-RH (-) | - | - | - |
| (i131) No. 4 | N.C. | - | - | - |
| (i131) No. 5 | ILLUMI (-) | - | - | - |
| (i131) No. 6 | REAR-LH (-) | - | - | - |
- Steering switch and AUX input terminal for microphone etc.
| Terminal No. | Content | Measuring condition | Measurement value | Note |
|---|---|---|---|---|
| (i87) No. 1 ←→ Chassis ground | N.C. | - | - | - |
| (i87) No. 2 | REV | - | - | - |
| (i87) No. 3 | BRIGHT | - | - | - |
| (i87) No. 4 | MACC | - | - | - |
| (i87) No. 5 | MIC+ | - | - | - |
| (i87) No. 6 | MIC-DET | - | - | - |
| (i87) No. 7 | N.C. | - | - | - |
| (i87) No. 8 | N.C. | - | - | - |
| (i87) No. 9 | N.C. | - | - | - |
| (i87) No. 10 | N.C. | - | - | - |
| (i87) No. 11 | N.C. | - | - | - |
| (i87) No. 12 | N.C. | - | - | - |
| (i87) No. 13 | N.C. | - | - | - |
| (i87) No. 14 | N.C. | - | - | - |
| (i87) No. 15 ←→ Chassis ground | PKB | At parking ON | 1 V or less | - |
| (i87) No. 16 | N.C. | - | - | - |
| (i87) No. 17 ←→ Chassis ground | SPD | When the tire is rotating | Pulse signal | - |
| (i87) No. 18 | N.C. | - | - | - |
| (i87) No. 19 | MIC- | - | - | - |
| (i87) No. 20 | N.C. | - | - | - |
| (i87) No. 21 | SW1 | - | - | - |
| (i87) No. 22 | SW2 | - | - | - |
| (i87) No. 23 | SWG | - | - | - |
| (i87) No. 24 | N.C. | - | - | - |
| (i87) No. 25 | AUX-DET | - | - | - |
| (i87) No. 26 | AUX-R (+) | - | - | - |
| (i87) No. 27 | AUX-LR (-) | - | - | - |
| (i87) No. 28 | AUX-L (+) | - | - | - |
- Rearview camera
| Terminal No. | Content | Measuring condition | Measurement value | Note |
|---|---|---|---|---|
| (i146) No. 1 ←→ Chassis ground | CGND | Always | 0 V | - |
| (i146) No. 2 | CB+ | - | - | - |
| (i146) No. 3 | CV+ | - | - | - |
| (i146) No. 4 | CV- | - | - | - |
| (i146) No. 5 | N.C. | - | - | - |
