Component Description

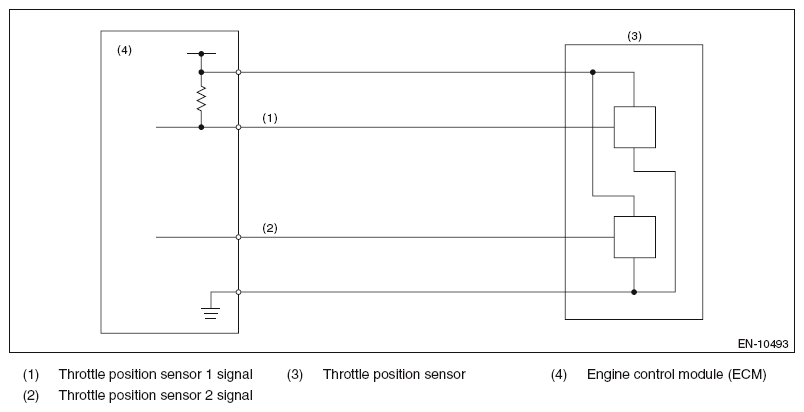

Fig 1: Throttle/Pedal Position Sensor/Switch "B" Circuit Diagram - Low
G10292762Courtesy of SUBARU OF AMERICA, INC.
