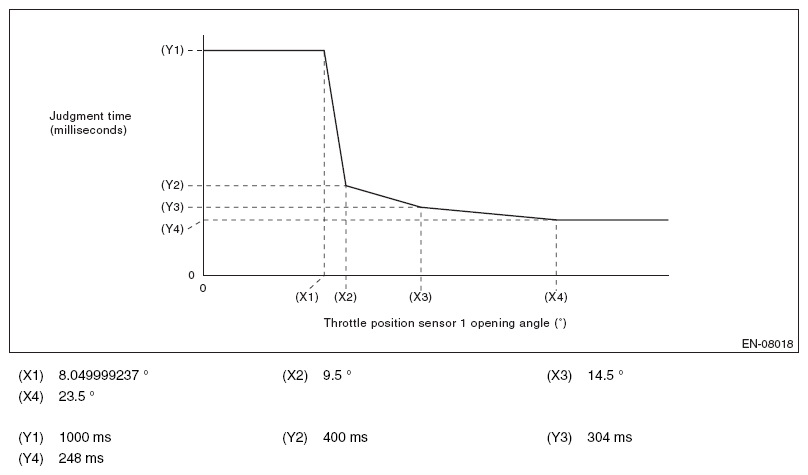

Fig 1: Throttle Position Sensor 1 Judgment Time Versus Opening Angle Graph
Courtesy of SUBARU OF AMERICA, INC.
NOTE:
Judgment time when actual opening angle ≤ target opening angle is always 1000 milliseconds. Malfunction Indicator Light Illumination:
Illuminates as soon as a malfunction occurs.
