Home >> Subaru >> 2012 >> Outback R >> Repair and Diagnosis (Single Page) >> Engine Performance >> System >> Diagnostic Trouble Code (DTC) Detecting Criteria (H6DO) >> Diagnostic Trouble Code (DTC) Detecting Criteria >> DTC P2128 Throttle/Pedal Position Sensor/Switch "E" Circuit High Input >> Component Description

Component Description

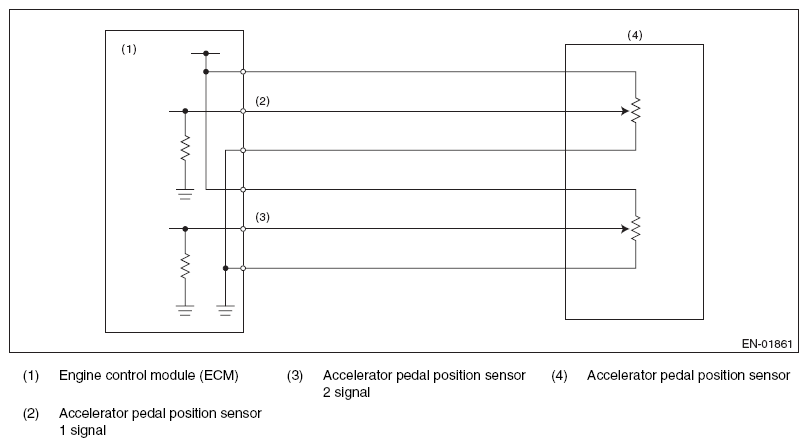

Fig 1: Throttle/Pedal Position Sensor/Switch "D" Circuit Diagram (High Input)
G07913066Courtesy of SUBARU OF AMERICA, INC.
