Component Description

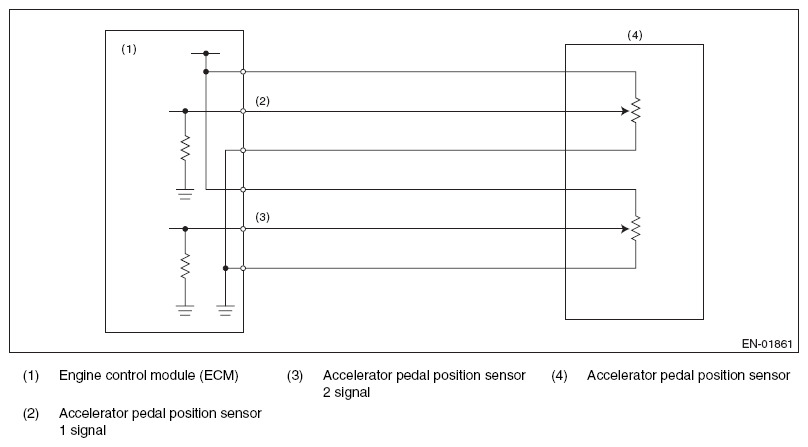

Fig 1: Throttle/Pedal Position Sensor/Switch "E" Circuit Diagram (Low Input)
G07913065Courtesy of SUBARU OF AMERICA, INC.
