Diagnostic Trouble Code (DTC) Detecting Criteria (H6DO)
>>
Diagnostic Trouble Code (DTC) Detecting Criteria
>>
DTC P0301 Cylinder 1 Misfire Detected
>>
Diagnostic Method
>>
360° Interval Difference Method
360° Interval Difference Method
Diagnostic value
domg 360 = (omg 1 - omg 0) - (omg 4 - omg 3)
Misfire judgment
domg 360 > Judgment value → Judge as misfire

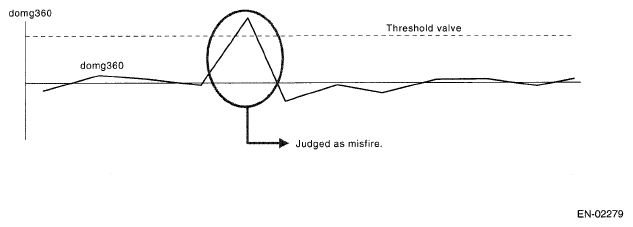

Fig 1: Crankshaft Position Speed Graph - 360° Interval Difference Method
Courtesy of SUBARU OF AMERICA, INC.
