Front Structure

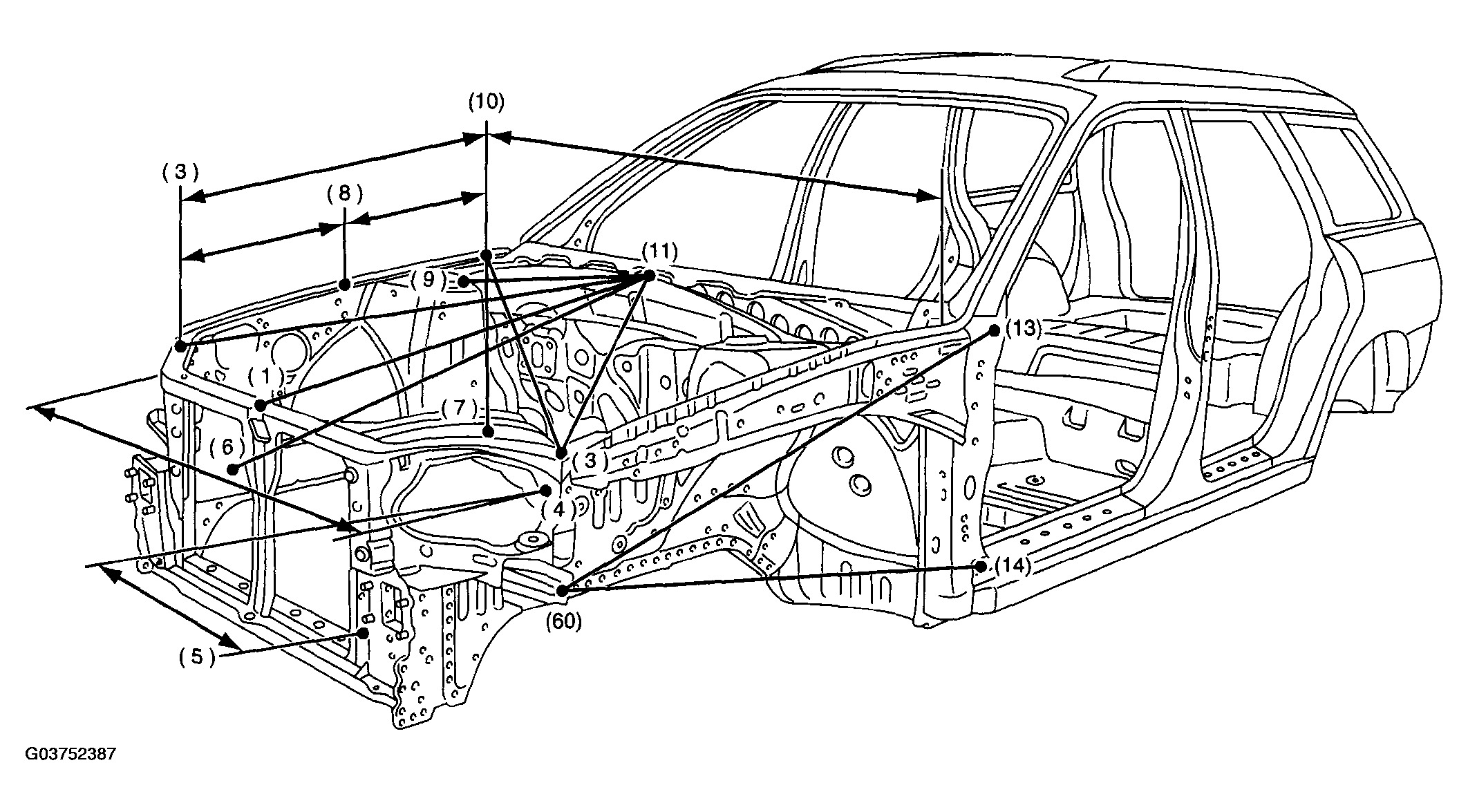

FRONT STRUCTURE SPECIFICATION
| Point to point | Dimension | Point to point | Dimension |
|---|---|---|---|
| (11) to (1) | 888 (34.96) | (4) RH to (4) LH | 1,320 (51.97) |
| (11) to (9) RH | 519 (20.43) | (5) RH to (4) LH | 1,073 (42.24) |
| (11) to (9) LH | 519 (20.43) | (5) LH to (4) RH | 1,073 (42.24) |
| (11) to (6) RH | 950 (37.40) | (60) RH to (13) RH | 1,179 (46.42) |
| (11) to (6) LH | 950 (37.40) | (60) LH to (13) LH | 1,179 (46.42) |
| (11) to (3) RH | 1,008 (39.68) | (60) RH to (14) RH | 1,135 (44.68) |
| (11) to (3) LH | 1,008 (39.68) | (60) LH to (14) LH | 1,135 (44.68) |
| (10) RH to (3) RH | 897 (35.31) | (10) RH to (3) LH | 1,679 (66.10) |
| (10) RH to (8) RH | 504 (19.84) | (10) LH to (3) RH | 1,679 (66.10) |
| (10) LH to {8) LH | 504 (19.84) | (8) RH to (8) LH | 1,398 (55.04) |
| (9) RH to (9) LH | 1,020 (40.16) | (8) RH to (10) LH | 1,519 (59.80) |
| (6) RH to (6) LH | 740 (29.13) | (8) LH to (10) RH | 1,519 (59.80) |
| (6) RH to (10) LH | 1,522 (59.92) | (3) RH to (8) LH | 1,439 (56.65) |
| (6) LH to (10) RH | 1,522 (59.92) | (3) LH to (8) RH | 1,439 (56.65) |
| (8) RH to (3) RH | 395 (15.55) | (7) RH to (7) LH | 870 (34.25) |
| (8) LH to (3) LH | 395 (15.55) | (7) RH to (6) LH | 943 (37.13) |
| (10) RH to (10) LH | 1,470 (57.87) | (7) LH to (6) RH | 943 (37.13) |
| (3) RH to (3) LH | 1,370 (53.94) | (7) RH to (10) LH | 1,322 (52.05) |
| (5) RH to (5) LH | 720 (28.35) | (7) LH to (10) RH | 1,322 (52.05) |
| Unit: mm (in) | |||
