Electrical Component Locator: Grounds
GROUNDS LOCATION
| Component | Component Location |
|---|---|
| GR | Under right front of center console. |
| GB-1 | Right side of engine compartment. |
| GB-2 | Near the left headlight. |
| GB-3 | Near bottom of A-pillar. |
| GB-4 | Behind right side of dashboard. |
| GB-5 | Behind center of dashboard. |
| GB-6 | Under left front of center console. |

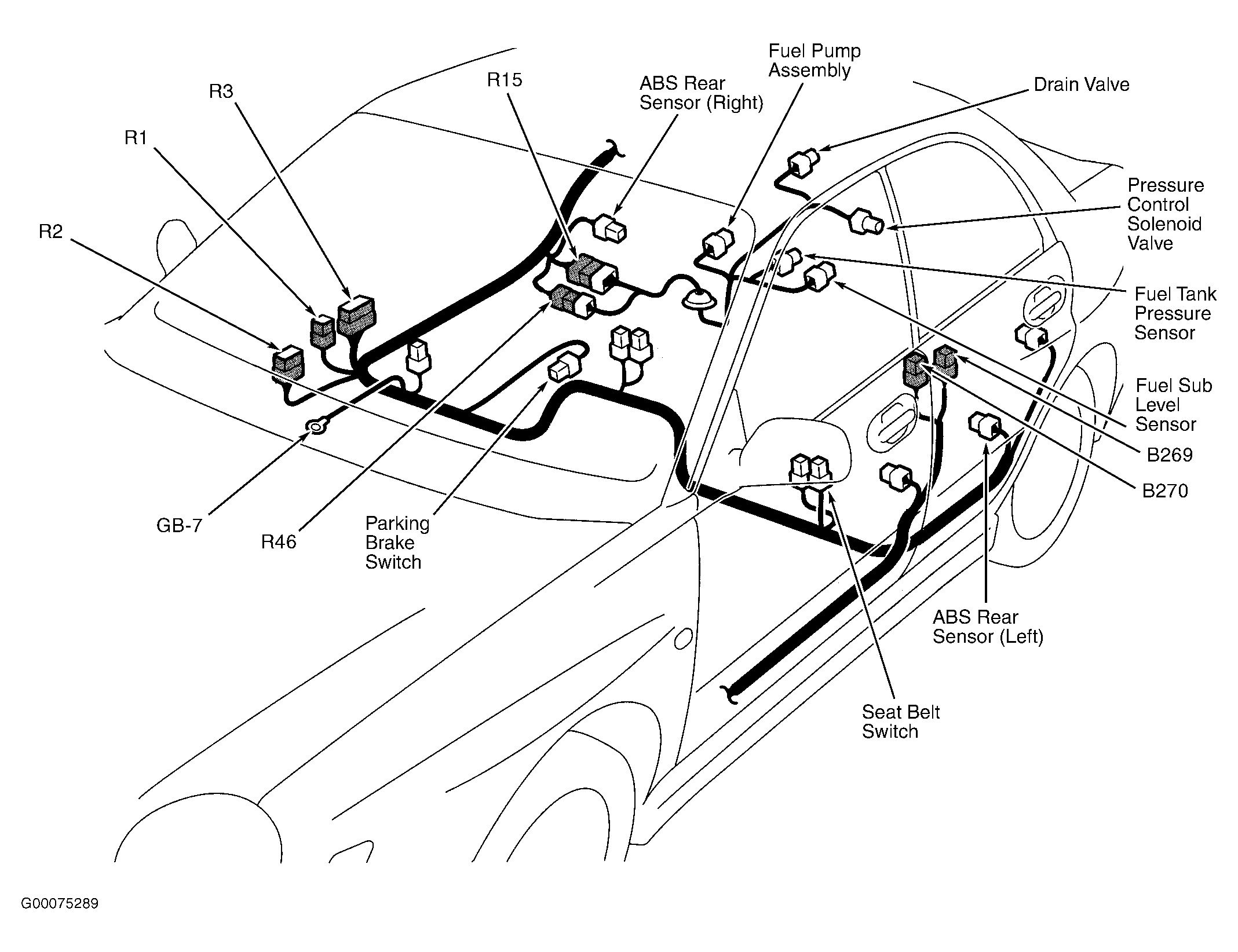

| GB-7 | Behind center of dashboard. See Figure. |
| GB-8 (Sedan) | Near license plate light. |
| GB-8 (Wagon) | Right rear end of vehicle. |
| GD (Sedan) | Left side of package tray. |
| GE-1 (2.0L) | Top left side of engine. See Figure. |
| GE-2 (2.0L) | Top right side of engine. See Figure. |
| GE (2.5L) | On top of engine. See Figure. |
