Retrieving Codes

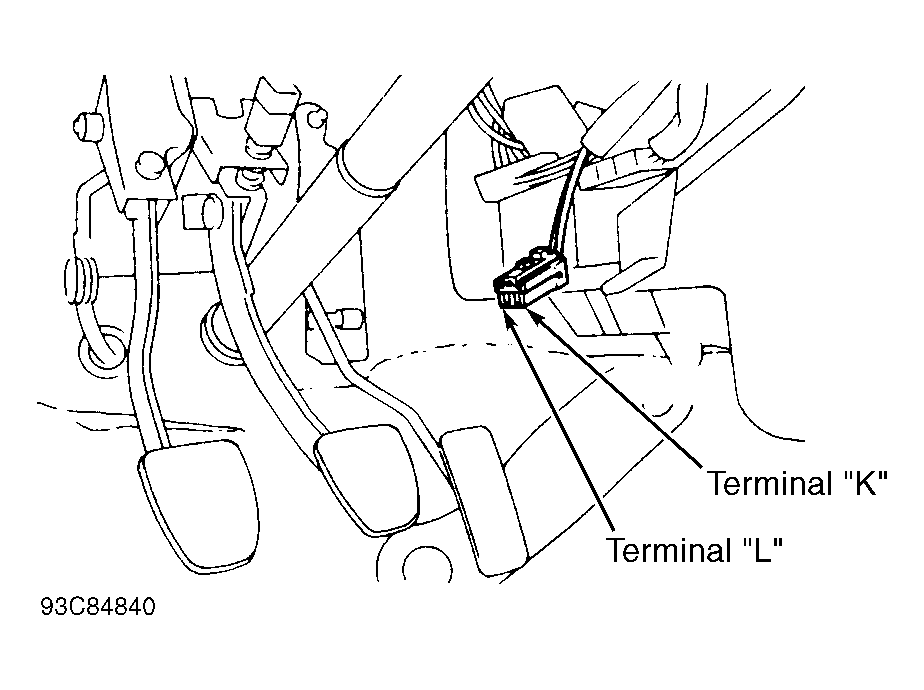

Access ABS check connector. See Fig 1 . Ensure ignition is in OFF position. Connect ground wire to terminal "L" of check connector. Turn ignition on. Observe and record trouble code(s). See TROUBLE CODE DEFINITION CHART.
TROUBLE CODE DEFINITION
| Code Number | Fault |
|---|---|
| 11 | Start Code |
| 21 | Right Front Sensor (Open) |
| 22 | Right Front Sensor (Short) |
| 23 | Left Front Sensor (Open) |
| 24 | Left Front Sensor (Short) |
| 25 | Right Rear Sensor (Open) |
| 26 | Right Rear Sensor (Short) |
| 27 | Left Rear Sensor (Open) |
| 28 | Left Rear Sensor (Short) |
| 29 | Tone Wheel |
| 31 | Solenoid Valve (Right Front) |
| 33 | Solenoid Valve (Left Front) |
| 39 | Solenoid Valve (Rear) |
| 41 | ABS Control Module |
| 42 | Low Supply Voltage |
| 51 | Valve Relay |
| 52 | Motor And/Or Motor Relay |
| 54 | Stop Light Circuit |
| 56 | "G" Sensor |
