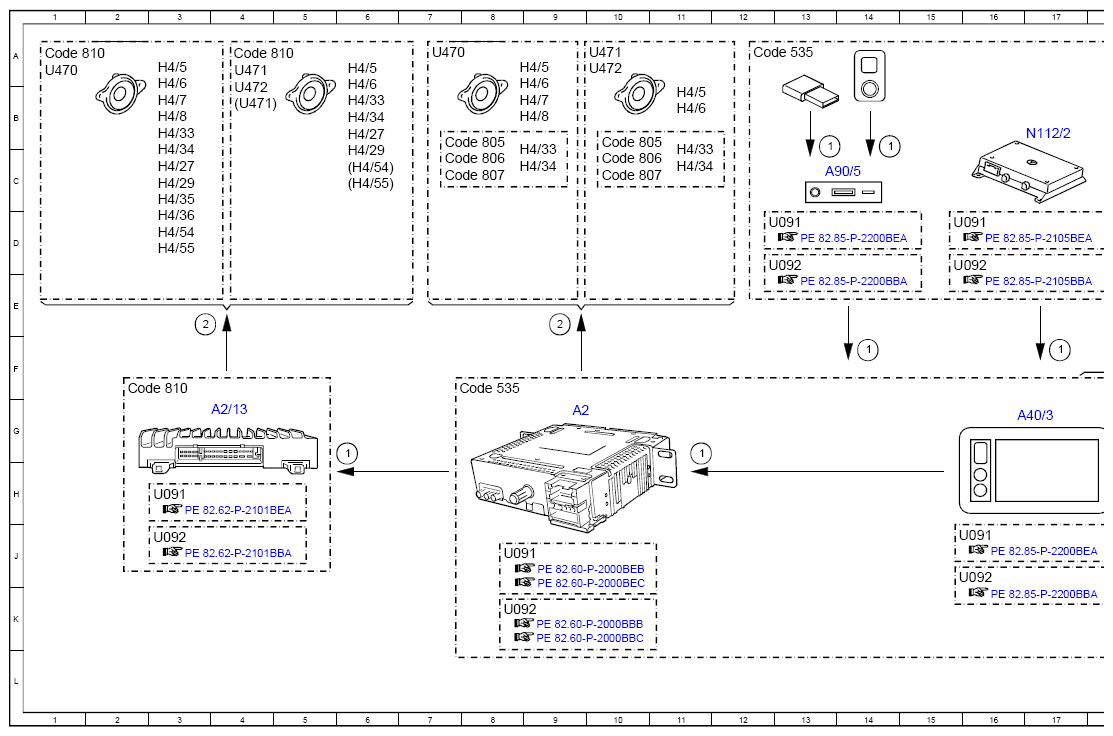

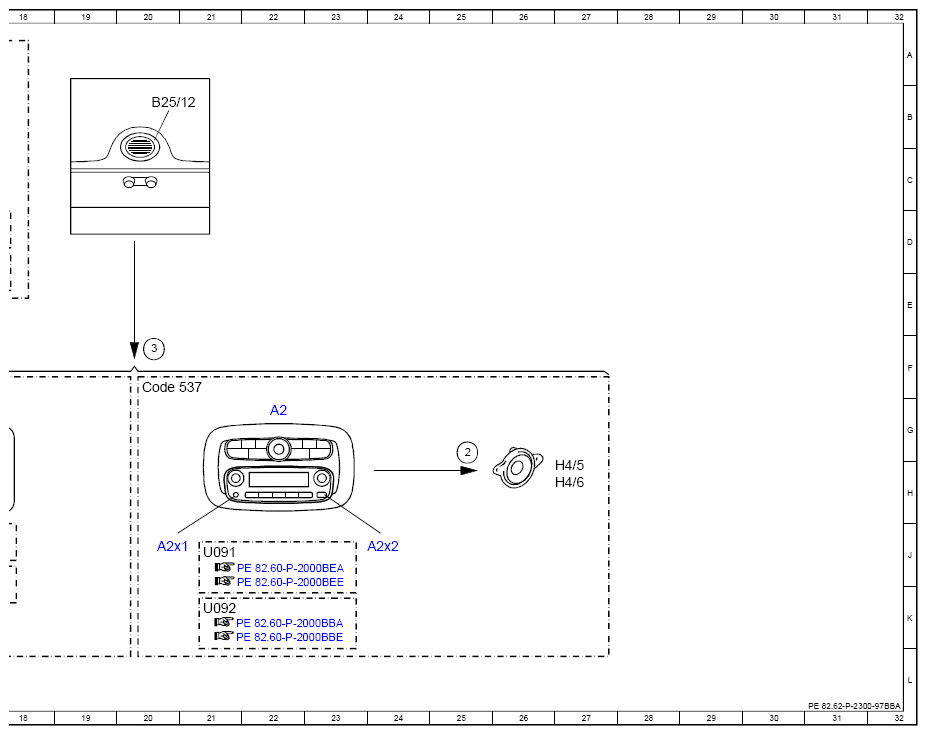

Electrical Function Schematic For Speaker System Function - PE82.62-P-2300-97BBA
MODEL 453.0/3/4
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Audio, signal | 14F |
| 1 | Audio, signal | 17F |
| 1 | Audio, signal | 11G |
| 1 | Audio, signal | 5G |
| 1 | Audio, signal | 13B |
| 1 | Audio, signal | 14B |
| 2 | Speaker, actuation | 3E |
| 2 | Speaker, actuation | 9E |
| 2 | Speaker, actuation | 25G |
| 3 | Voice input, signal | 20F |
| A2 | Radio | 9G |
| A2 | Radio | 22G |
| A2/13 | Sound system amplifier control unit | 4G |
| A2x1 | AUX jack | 20J |
| A2x2 | USB connection | 24J |
| A40/3 | smart radio multimedia navigator | 17G |
| A90/5 | Multimedia connection unit | 13C |
| B25/12 | Hands-free system microphone | 20B |
| Code 535 | Smart Media System | 7F |
| Code 535 | Smart Media System | 12A |
| Code 537 | Smart Audio System | 20F |
| Code 805 | Model year 2015 | 7B |
| Code 805 | Model year 2015 | 10B |
| Code 806 | Model year 2016 | 7C |
| Code 806 | Model year 2016 | 10C |
| Code 807 | 7C | |
| Code 807 | 10C | |
| Code 810 | Sound system | 2F |
| Code 810 | Sound system | 1A |
| Code 810 | Sound system | 4A |
| H4/27 | Center instrument panel speaker | 3C |
| H4/27 | Center instrument panel speaker | 6B |
| H4/29 | Bass speaker | 3C |
| H4/29 | Bass speaker | 6C |
| H4/33 | Left mirror triangle tweeter | 3B |
| H4/33 | Left mirror triangle tweeter | 6B |
| H4/33 | Left mirror triangle tweeter | 11C |
| H4/33 | Left mirror triangle tweeter | 8C |
| H4/34 | Right mirror triangle tweeter | 3C |
| H4/34 | Right mirror triangle tweeter | 6B |
| H4/34 | Right mirror triangle tweeter | 11C |
| H4/34 | Right mirror triangle tweeter | 8C |
| H4/35 | Left rear tweeter | 3C |
| H4/36 | Right rear tweeter | 3D |
| H4/5 | Left front door speaker | 3A |
| H4/5 | Left front door speaker | 6A |
| H4/5 | Left front door speaker | 11B |
| H4/5 | Left front door speaker | 8A |
| H4/5 | Left front door speaker | 27H |
| H4/54 | Left rear surround speaker | 3D |
| H4/54 | Left rear surround speaker | 6C |
| H4/55 | Right rear surround speaker | 3D |
| H4/55 | Right rear surround speaker | 6C |
| H4/6 | Right front door speaker | 3B |
| H4/6 | Right front door speaker | 6B |
| H4/6 | Right front door speaker | 11B |
| H4/6 | Right front door speaker | 8B |
| H4/6 | Right front door speaker | 27H |
| H4/7 | Left rear speaker | 3B |
| H4/7 | Left rear speaker | 8B |
| H4/8 | Right rear speaker | 3B |
| H4/8 | Right rear speaker | 8B |
| N112/2 | Telematics services communication module | 17B |
| U091 | Valid for model 453.091/391/491 | 3H |
| U091 | Valid for model 453.091/391/491 | 15J |
| U091 | Valid for model 453.091/391/491 | 8J |
| U091 | Valid for model 453.091/391/491 | 21J |
| U091 | Valid for model 453.091/391/491 | 15D |
| U091 | Valid for model 453.091/391/491 | 12D |
| U092 | Except model 453.091/391/491 | 3J |
| U092 | Except model 453.091/391/491 | 15J |
| U092 | Except model 453.091/391/491 | 8K |
| U092 | Except model 453.091/391/491 | 21K |
| U092 | Except model 453.091/391/491 | 15D |
| U092 | Except model 453.091/391/491 | 12D |
| U470 | Valid for model 453.0 | 1A |
| U470 | Valid for model 453.0 | 7A |
| U471 | Valid for model 453.3 | 4B |
| U471 | Valid for model 453.3 | 4A |
| U471 | Valid for model 453.3 | 10A |
| U472 | Valid for model 453.4 | 4B |
| U472 | Valid for model 453.4 | 10A |
