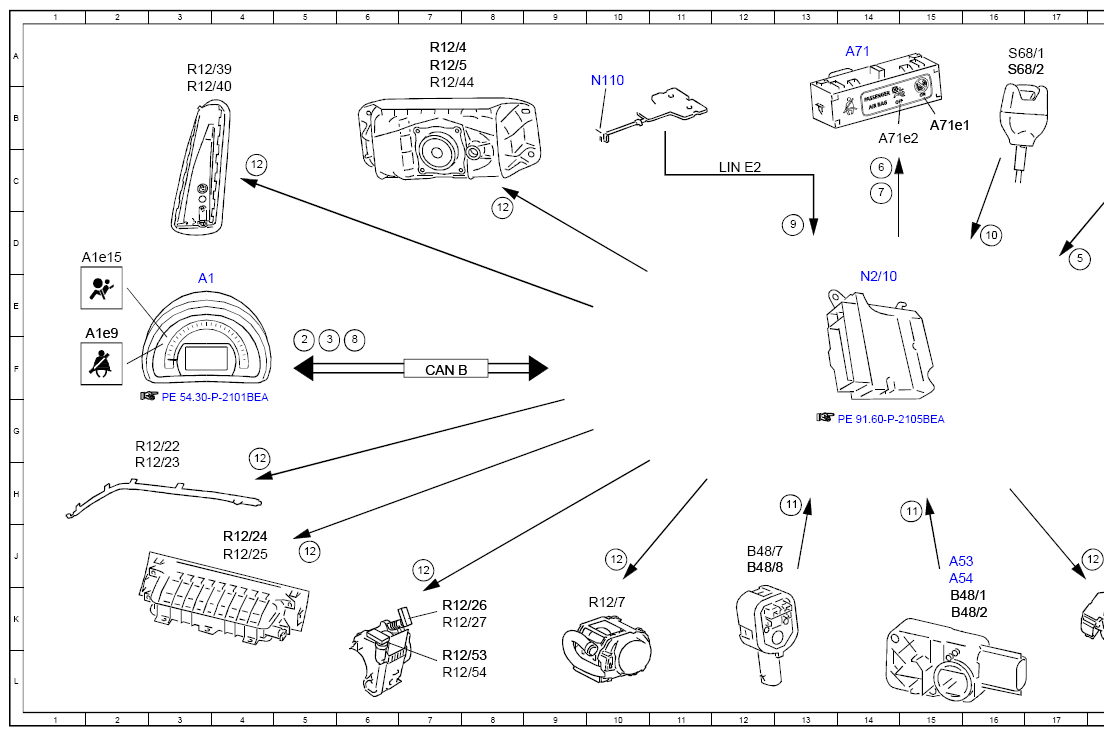

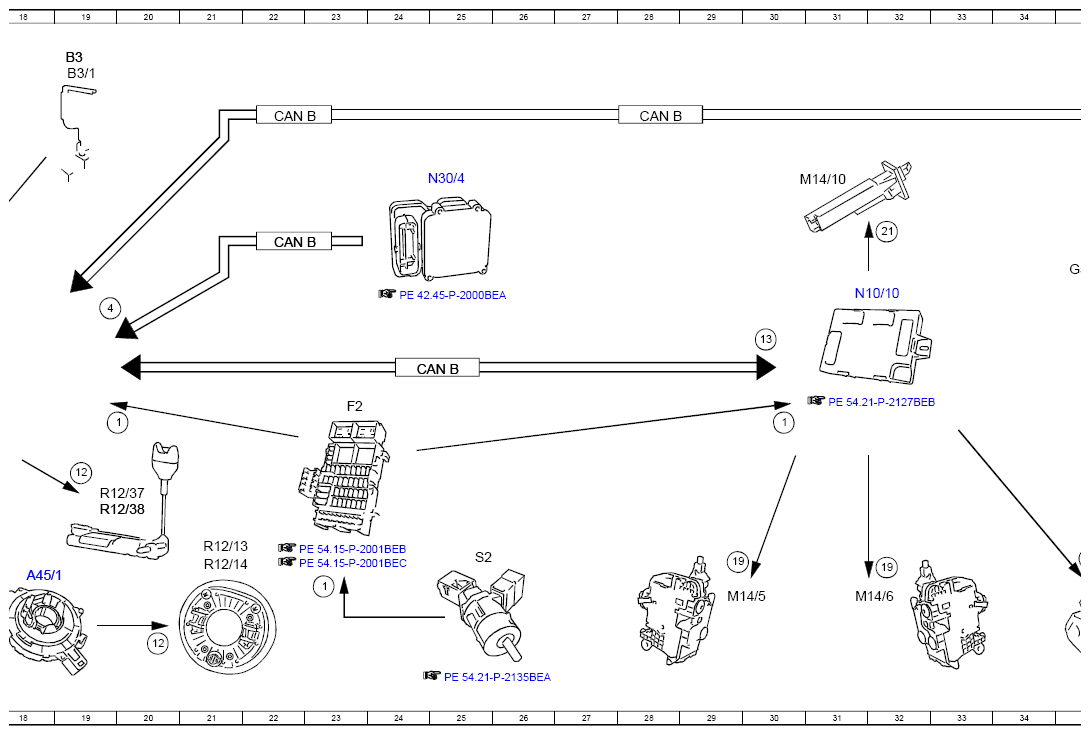

Actuate Supplemental Restraint System, Electrical Function Schematic - PE91.60-P-2055-97BEU
MODEL 453.391/491 with CODE 494 (US version)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, signal | 19G |
| 1 | Circuit 15, signal | 23K |
| 1 | Circuit 15, signal | 30G |
| 10 | Seat belt buckle switch, status | 16D |
| 11 | Impact detection, signal | 13H |
| 11 | Impact detection, signal | 15H |
| 12 | Squib, actuation | 4C |
| 12 | Squib, actuation | 8C |
| 12 | Squib, actuation | 4G |
| 12 | Squib, actuation | 5J |
| 12 | Squib, actuation | 7J |
| 12 | Squib, actuation | 10J |
| 12 | Squib, actuation | 18J |
| 12 | Squib, actuation | 19H |
| 12 | Squib, actuation | 20K |
| 13 | Crash, signal | 30F |
| 13 | Crash, signal | 41B |
| 13 | Crash, signal | 37E |
| 13 | Crash, signal | 39F |
| 13 | Crash, signal | 43D |
| 13 | Crash, signal | 46D |
| 14 | Open high-voltage main contactor, actuation | 38E |
| 15 | Electric drive motor discharge, request | 53C |
| 16 | Discharge current, energy flow | 52G |
| 17 | DC/DC converter OFF, request | 52D |
| 18 | Stop charging, request | 46C |
| 19 | Central locking motor, actuation | 29J |
| 19 | Central locking motor, actuation | 32J |
| 2 | SRS indicator lamp, request | 5F |
| 20 | Tailgate central locking motor, actuation | 35J |
| 21 | Tank cap central locking actuator, actuation | 32D |
| 3 | Seat belt warning lamp, request | 5F |
| 4 | Vehicle speed, signal | 20E |
| 5 | Front seat position sensor, status | 18D |
| 6 | Front passenger airbag OFF indicator lamp, actuation | 14C |
| 7 | Front passenger airbag ON indicator lamp, actuation | 14C |
| 8 | Supplemental restraint system messages, request | 6F |
| 9 | Front passenger seat occupied recognition, status | 19D |
| A1 | Instrument cluster | 3E |
| A1e15 | Supplemental restraint system indicator lamp | 2D |
| A1e9 | Seat belt warning lamp | 2F |
| A45/1 | Steering wheel clock spring contact | 18J |
| A53 | Left sidebag sensor | 15J |
| A54 | Right sidebag sensor | 15J |
| A71 | Front passenger airbag warning indicator | 14A |
| A71e1 | Front passenger airbag OFF indicator lamp | 15B |
| A71e2 | Front passenger airbag ON indicator lamp | 14B |
| B3 | Left front seat position sensor | 19A |
| B3/1 | Right front seat position sensor | 19A |
| B48/1 | Left frontal acceleration sensor | 15K |
| B48/2 | Right frontal acceleration sensor | 15K |
| B48/7 | Left front door pressure sensor | 12J |
| B48/8 | Right front door pressure sensor | 12J |
| CAN B | Interior CAN | 7F |
| CAN B | Interior CAN | 24F |
| CAN B | Interior CAN | 22B |
| CAN B | Interior CAN | 22D |
| CAN B | Interior CAN | 28B |
| CAN B | Interior CAN | 39B |
| CAN EL | Electric drive system CAN | 39F |
| CAN EL | Electric drive system CAN | 42E |
| CAN EL | Electric drive system CAN | 39C |
| CAN EL | Electric drive system CAN | 45B |
| CAN EL | Electric drive system CAN | 45C |
| F2 | Vehicle interior fuse and relay module | 23G |
| G5 | High-voltage battery | 35E |
| LIN C1 | Drive train LIN | 52E |
| LIN E2 | Seat occupied recognition LIN | 12C |
| M14/10 | Tank cap central locking actuator | 31C |
| M14/5 | Front passenger door central locking system actuator | 29K |
| M14/6 | Driver door central locking system actuator | 31K |
| M14/7 | Rear-end door central locking motor | 36J |
| M5 | Electric vehicle drive motor | 52H |
| N10/10 | Center SAM control unit | 31E |
| N110 | Weight Sensing System (WSS) control unit | 10A |
| N127 | Electric drive control unit | 43B |
| N129/1 | Power electronics control unit | 52G |
| N2/10 | Supplemental restraint system control unit | 14E |
| N30/4 | Electronic Stability Program control unit | 25C |
| N82/2 | Battery management system control unit | 37E |
| N83 | High-voltage control unit box | 49C |
| N83/1 | DC/DC converter control unit | 52D |
| N83/2 | Charge monitoring control unit | 46D |
| RI 2/13 | Driver airbag squib 1 | 21J |
| RI 2/14 | Driver airbag squib 2 | 21J |
| R12/22 | Left windowbag squib | 2G |
| R12/23 | Right windowbag squib | 2H |
| R12/24 | Front passenger kneebag squib | 4J |
| R12/25 | Driver kneebag squib | 4J |
| R12/26 | Right front belt force limiter | 7K |
| R12/27 | Left front belt force limiter | 7K |
| R12/37 | Left front belt anchor fitting tensioner squib | 19H |
| R12/38 | Right front belt anchor fitting tensioner squib | 19H |
| R12/39 | Left front sidebag | 3A |
| R12/4 | Front passenger airbag squib 1 | 7A |
| R12/40 | Right front sidebag | 3B |
| R12/44 | Front passenger airbag bleed valve squib | 7B |
| R12/5 | Front passenger airbag squib 2 | 7A |
| R12/53 | Left front emergency tensioning retractor squib | 7L |
| R12/54 | Right front emergency tensioning retractor squib | 7L |
| R12/7 | Right rear emergency tensioning retractor squib | 10K |
| S2 | Ignition lock | 25J |
| S68/1 | Left front seat belt buckle switch | 16A |
| S68/2 | Right front seat belt buckle switch | 16A |
