Remove/Install Front Seat Backrest - AR91.10-P-1060SR
MODEL 453

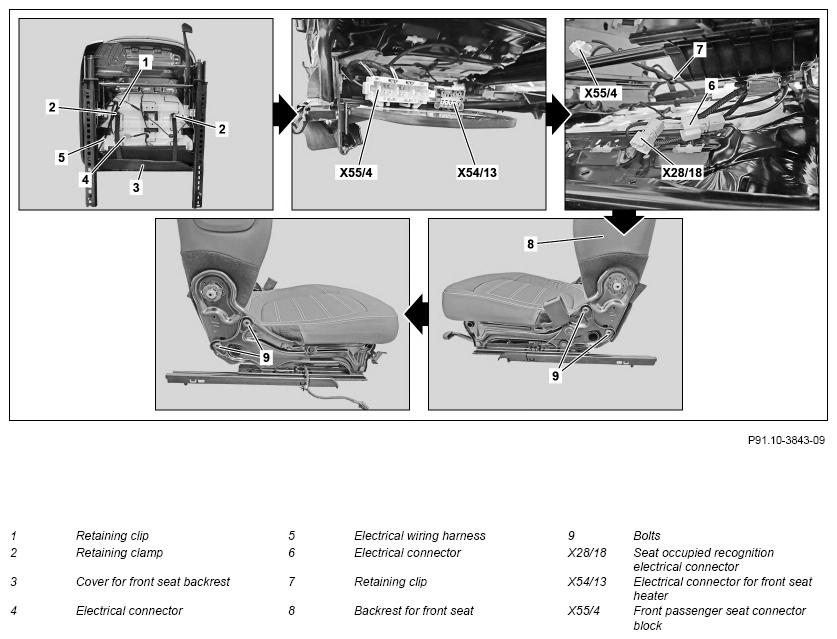

Shown on front passenger seat with CODE 873 (Seat heater)
| Remove/install | |||
| 1 | Remove front seat | AR91.10-P-1000SR | |
| 2 | Remove paneling on front seat frame | AR91.10-P-1200SR | |
| 3 | Disconnect electrical connector (4) | ||
| 4 | Unclip retaining clip (1) for electrical wiring harness (5) | Fig 1 | |
| 5 | Unhook retaining clamp (2) and place to one side with cover for backrest on front seat (3) | ||
| 6 | Unclip retaining clip (7) for electrical wiring harness (5) | Fig 1 | |
| 7 | Unclip front seat heater connector housing (X54/13) and front passenger seat connector block (X55/4) | ||
| 8 | Disconnect seat occupied recognition electrical connector (X28/18) and electrical connector (6) from front passenger seat connector block (X55/4) | ||
| 9 | Guide electrical wiring harness (5) out of seat frame | ||
| 10 | Remove screws/bolts (9) and remove backrest for front seat (8) | *BA91.10-P-1002-01K | |
| 11 | Install in the reverse order |
FRONT SEATS
| Number | Designation | MODEL 453 | |
|---|---|---|---|
| BA91.10-P-1002-01K | Backrest to seat frame | Nm | 44 |
