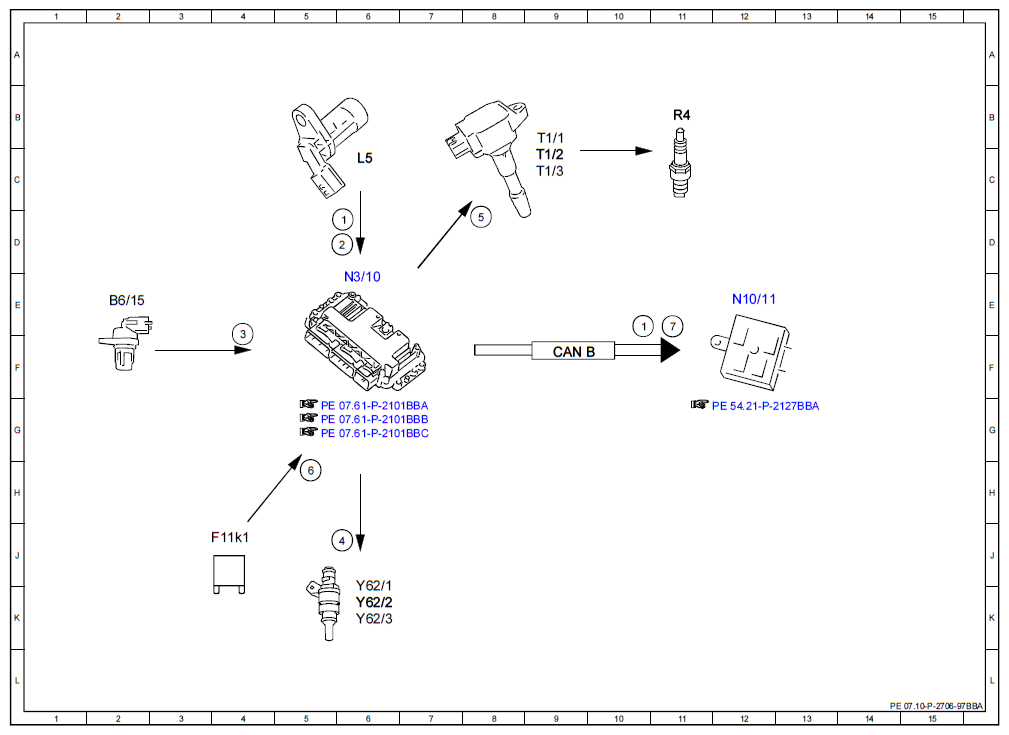

Electrical Function Schematic, Synchronization Of The Injection And Firing Order - PE07.10-P-2706-97BBA
ENGINE 281.910 in MODEL 453.0/3/4
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Engine speed, signal | 10E |
| 1 | Engine speed, signal | 6D |
| 2 | Crankshaft position sensor, signal | 6D |
| 3 | Camshaft Hall sensor, signal | 4F |
| 4 | Injection valves, actuation | 6J |
| 5 | Ignition coils, actuation | 8D |
| 6 | Circuit 87, status | 5H |
| 7 | Engine running, signal | 11E |
| B6/15 | Intake camshaft Hall sensor | 2E |
| CAN B | Interior CAN | 9F |
| F11k1 | Engine function circuit 87 relay | 4J |
| L5 | Crankshaft position sensor | 6C |
| N10/11 | Driver SAM control unit | 12E |
| N3/10 | ME-SFI [ME] control unit | 6E |
| R4 | Spark plugs | 11B |
| T1/1 | Cylinder 1 ignition coil | 9B |
| T1/2 | Cylinder 2 ignition coil | 9C |
| T1/3 | Cylinder 3 ignition coil | 9C |
| Y62/1 | Cylinder 1 injection valve | 6K |
| Y62/2 | Cylinder 2 injection valve | 6K |
| Y62/3 | Cylinder 3 injection valve | 6K |
