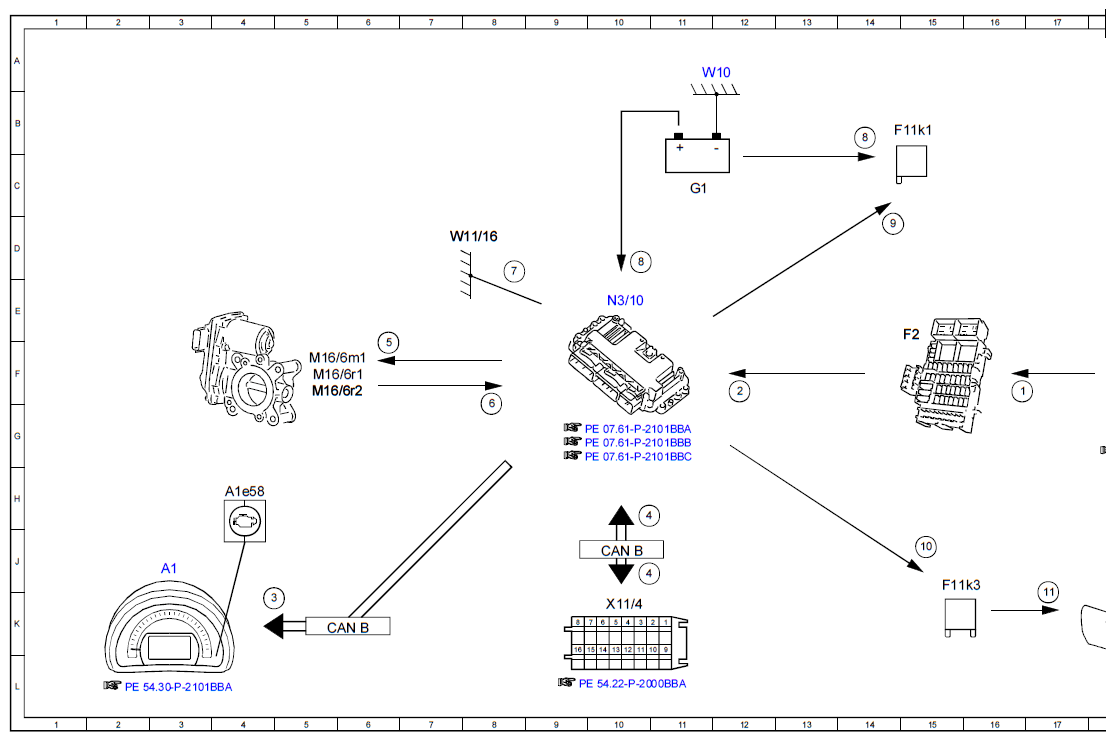

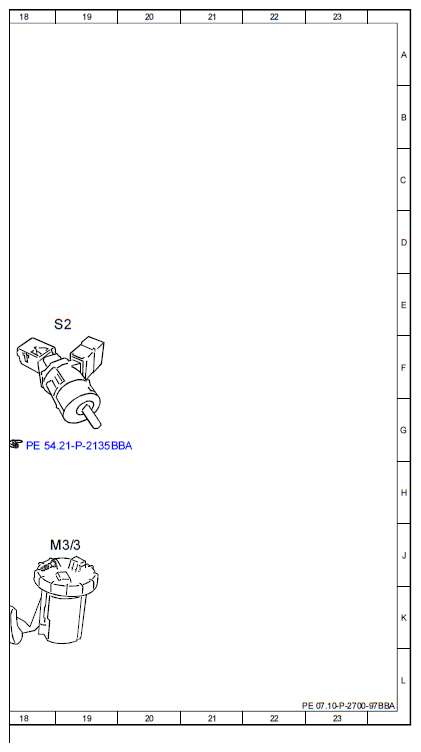

Electrical Function Schematic, Ignition On - PE07.10-P-2700-97BBA
ENGINE 281.910 in MODEL 453.0/3/4
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, signal | 16F |
| 10 | Ignition coils/fuel pump relay, actuation | 15J |
| 11 | Fuel pump, actuation | 17K |
| 2 | Terminal 15g, signal | 12F |
| 3 | Engine diagnosis indicator lamp, actuation | 4K |
| 4 | Diagnosis, communication | 10J |
| 4 | Diagnosis, communication | 10H |
| 5 | Throttle valve actuator motor, actuation | 6F |
| 6 | Throttle valve actuator, signal | 8F |
| 7 | Circuit 31, status | 8D |
| 8 | Circuit 30, status | 10D |
| 8 | Circuit 30, status | 14B |
| 9 | Combustion engine circuit 87 relay, actuation | 14C |
| A1 | Instrument cluster | 3J |
| A1e58 | Engine diagnosis indicator lamp | 4H |
| CAN B | Interior CAN | 10J |
| CAN B | Interior CAN | 6K |
| F11k1 | Engine function circuit 87 relay | 15B |
| F11k3 | Ignition coils/fuel pump actuation relay | 15J |
| F2 | Vehicle interior fuse and relay module | 15E |
| G1 | On-board electrical system battery | 11C |
| M16/6m1 | Actuator motor | 5F |
| M16/6r1 | Actual value potentiometer 1 | 5F |
| M16/6r2 | Actual value potentiometer 2 | 5F |
| M3/3 | Fuel pump with fill level sensor and temperature sensor | 19J |
| N3/10 | ME-SFI [ME] control unit | 10E |
| S2 | Ignition lock | 18E |
| W10 | Battery ground point | 11A |
| W11/16 | Combustion engine ground point 2 | 7D |
| X11/4 | Diagnostic connector | 10K |
