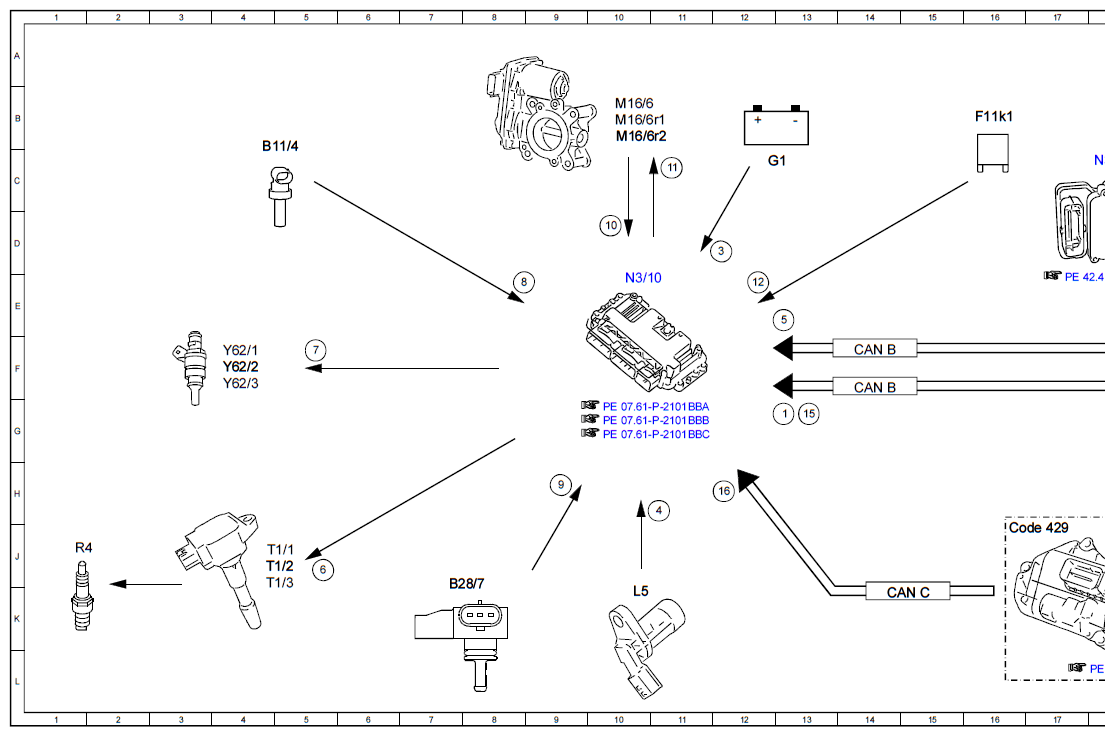

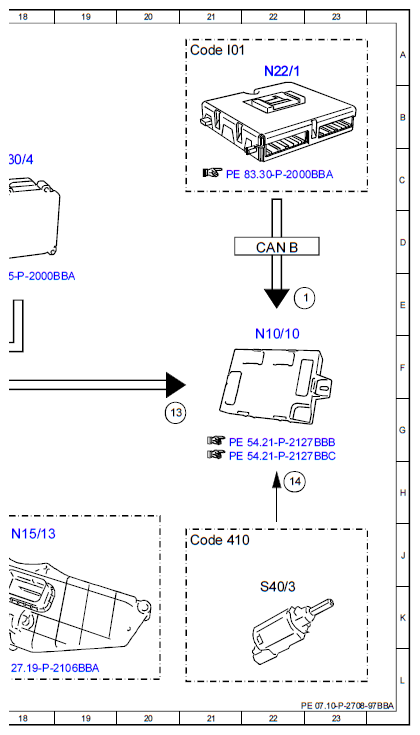

Electrical Function Schematic For RPM Control - PE07.10-P-2708-97BBA
ENGINE 281.910 in MODEL 453.0/3/4
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Air conditioning, status | 13G |
| 1 | Air conditioning, status | 23E |
| 10 | Throttle valve actuator, signal | 10D |
| 11 | Throttle valve actuator motor, actuation | 11C |
| 12 | Circuit 87, status | 12E |
| 13 | Engine running, signal | 20G |
| 14 | Clutch pedal switch, signal | 22H |
| 15 | Clutch pedal switch, status | 13G |
| 16 | Gear range, status | 12H |
| 3 | Circuit 30, status | 12D |
| 4 | Engine speed, signal | 11H |
| 5 | Wheel speed, signal | 13E |
| 6 | Ignition coils, actuation | 5J |
| 7 | Injection valves, actuation | 5F |
| 8 | Coolant temperature sensor, signal | 9E |
| 9 | Engine load, signal | 9H |
| B11/4 | Coolant temperature sensor | 4C |
| B28/7 | Pressure sensor downstream of throttle valve | 7K |
| CAN B | Interior CAN | 14F |
| CAN B | Interior CAN | 14F |
| CAN B | Interior CAN | 22D |
| CAN C | Drive train CAN | 14K |
| Code 410 | 5-speed manual transmission | 21J |
| Code 429 | twinamic | 16J |
| Code I01 | Air conditioning | 21A |
| F11k1 | Engine function circuit 87 relay | 16B |
| G1 | On-board electrical system battery | 12C |
| L5 | Crankshaft position sensor | 10K |
| M16/6 | Throttle valve actuator | 10B |
| M16/6r1 | Actual value potentiometer 1 | 10B |
| M16/6r2 | Actual value potentiometer 2 | 10B |
| N10/10 | Center SAM control unit | 22F |
| N15/13 | Double clutch transmission control unit | 18J |
| N22/1 | Climate control control unit | 22A |
| N3/10 | ME-SFI [ME] control unit | 10E |
| N30/4 | Electronic Stability Program control unit | 18C |
| R4 | Spark plugs | 1J |
| S40/3 | Clutch pedal switch | 22K |
| T1/1 | Cylinder 1 ignition coil | 4J |
| T1/2 | Cylinder 2 ignition coil | 4J |
| T1/3 | Cylinder 3 ignition coil | 4J |
| Y62/1 | Cylinder 1 injection valve | 4F |
| Y62/2 | Cylinder 2 injection valve | 4F |
| Y62/3 | Cylinder 3 injection valve | 4F |
