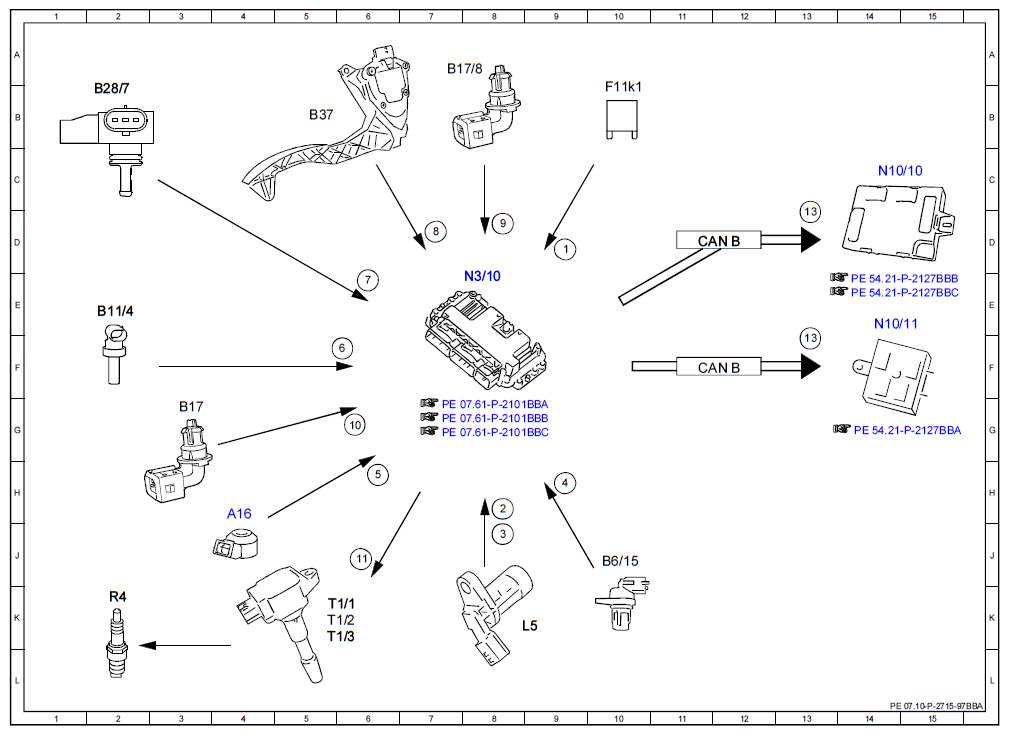

Electrical Function Schematic For Knock Control - PE07.10-P-2715-97BBA
ENGINE 281.910 in MODEL 453.0/3/4
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 87, status | 9D |
| 10 | Intake air temperature sensor, signal | 6G |
| 11 | Ignition coils, actuation | 6J |
| 13 | Engine running, signal | 13C |
| 13 | Engine running, signal | 13E |
| 2 | Engine speed, signal | 8H |
| 3 | Crankshaft position sensor, signal | 8J |
| 4 | Camshaft Hall sensor, signal | 9H |
| 5 | Knock sensor, signal | 6H |
| 6 | Coolant temperature sensor, signal | 6F |
| 7 | Engine load, signal | 6E |
| 8 | Accelerator pedal sensor, signal | 7D |
| 9 | Charge air temperature sensor, signal | 9D |
| A16 | Knock sensor | 4H |
| B11/4 | Coolant temperature sensor | 2E |
| B17 | Intake air temperature sensor | 3G |
| B17/8 | Charge air temperature sensor | 7A |
| B28/7 | Pressure sensor downstream of throttle valve | 2B |
| B37 | Accelerator pedal sensor | 5B |
| B6/15 | Intake camshaft Hall sensor | 10J |
| CAN B | Interior CAN | 11F |
| CAN B | Interior CAN | 11D |
| F11k1 | Engine function circuit 87 relay | 10B |
| L5 | Crankshaft position sensor | 9K |
| N10/10 | Center SAM control unit | 14C |
| N10/11 | Driver SAM control unit | 14E |
| N3/10 | ME-SFI [ME] control unit | 8E |
| R4 | Spark plugs | 2K |
| T1/1 | Cylinder 1 ignition coil | 5K |
| T1/2 | Cylinder 2 ignition coil | 5K |
| T1/3 | Cylinder 3 ignition coil | 5K |
