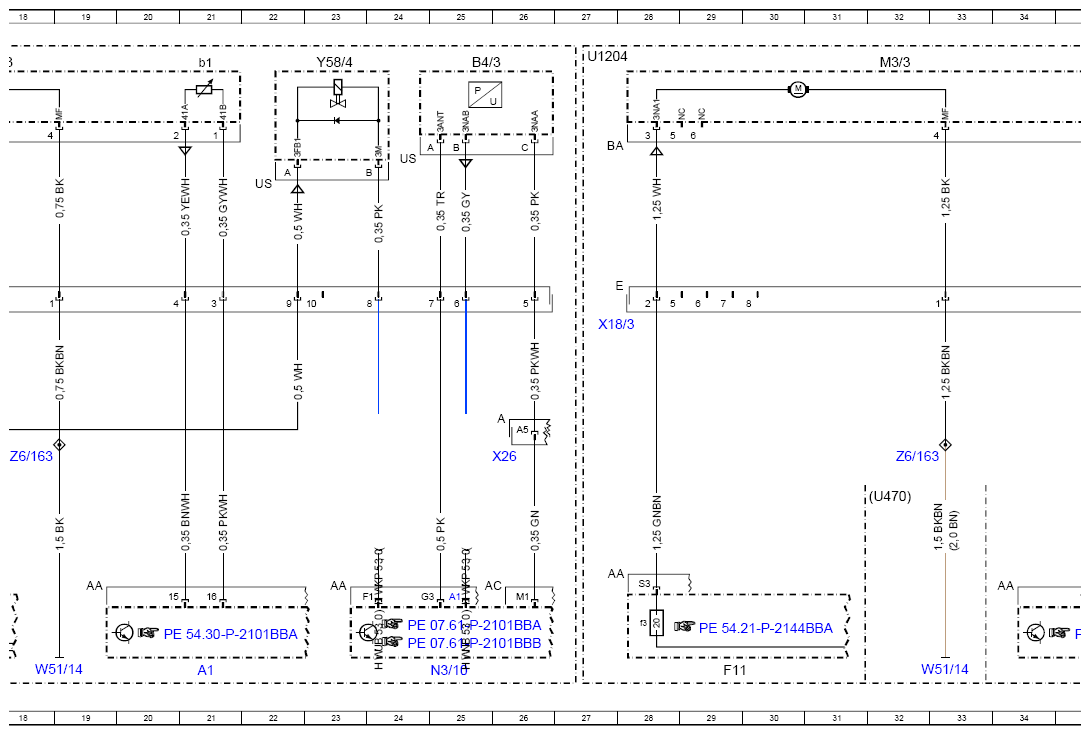

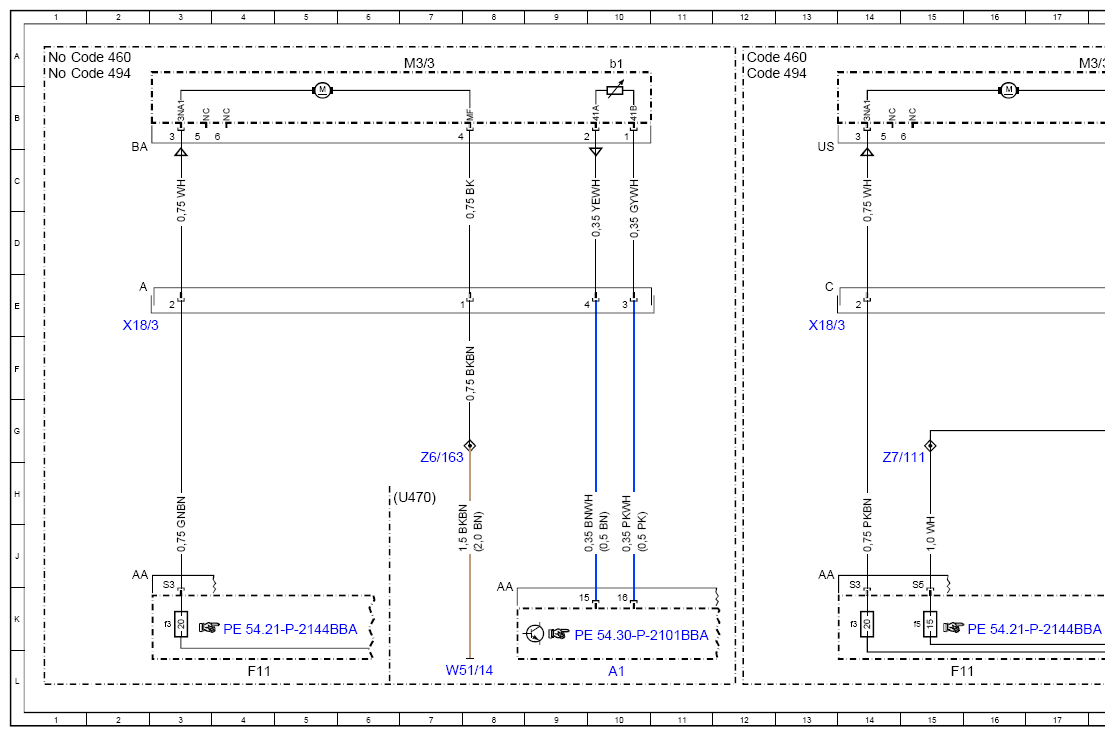

Wiring Diagram For Fuel Pump Control Unit - PE47.40-P-2101-97BBA
MODEL 453.0 (except 453.091), 453.3 (except 453.391), 453.4 (except 453.491) up to model year 2020
| Code: | Designation: | Position: |
|---|---|---|
| AO | Use of wiring diagrams | 40L |
| A1 | Instrument cluster | 10L |
| A1 | Instrument cluster | 21L |
| A1 | Instrument cluster | 35L |
| B4/3 | Fuel tank pressure sensor | 25A |
| Code 460 | Canada version | 1A |
| Code 460 | Canada version | 12A |
| Code 494 | USA version | 1A |
| Code 494 | USA version | 12A |
| F11 | Combustion engine fuse and relay module | 4L |
| F11 | Combustion engine fuse and relay module | 15L |
| F11 | Combustion engine fuse and relay module | 29L |
| F11f3 | Fuse 3 | 3K |
| F11f3 | Fuse 3 | 14K |
| F11f3 | Fuse 3 | 28K |
| F11f5 | Fuse 5 | 15K |
| M3/3 | Fuel pump with fill level sensor and temperature sensor | 7A |
| M3/3 | Fuel pump with fill level sensor and temperature sensor | 17A |
| M3/3 | Fuel pump with fill level sensor and temperature sensor | 32A |
| M3/3b1 | Fuel tank fuel level indicator fill level sensor | 10A |
| M3/3b1 | Fuel tank fuel level indicator fill level sensor | 21A |
| M3/3b1 | Fuel tank fuel level indicator fill level sensor | 35A |
| N3/10 | ME-SF] [ME] control unit | 25L |
| U1204 | Valid for gasoline engine 281. 80 kW with equipment "BRABUS tailor made" | 27A |
| U470 | Val id for model 453.0 | 6H |
| U470 | Val id for model 453.0 | 32H |
| W51/14 | Right rear frame ground connection | 7L |
| W51/14 | Right rear frame ground connection | 18L |
| W51/14 | Right rear frame ground connection | 33L |
| X18/3 | Vehicle interior/fuel tank electrical connector | 2E |
| X18/3 | Vehicle interior/fuel tank electrical connector | 13E |
| X18/3 | Vehicle interior/fuel tank electrical connector | 27E |
| X26 | Vehicle interior/engine wiring harness electrical connector | 26H |
| Y58/4 | Activated charcoal filter shutoff valve | 23A |
| Z6/163 | Ground connection connector sleeve | 7G |
| Z6/163 | Ground connection connector sleeve | 18G |
| Z6/163 | Ground connection connector sleeve | 32G |
| Z7/111 | Circuit 87 connector sleeve | 15G |
