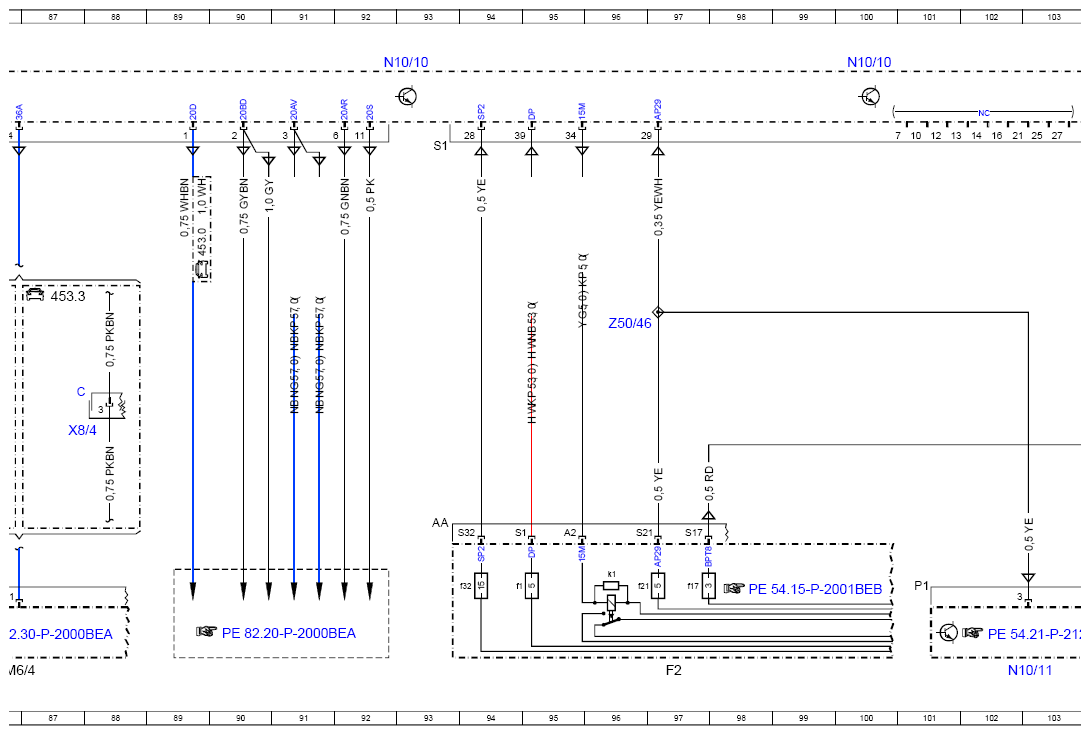

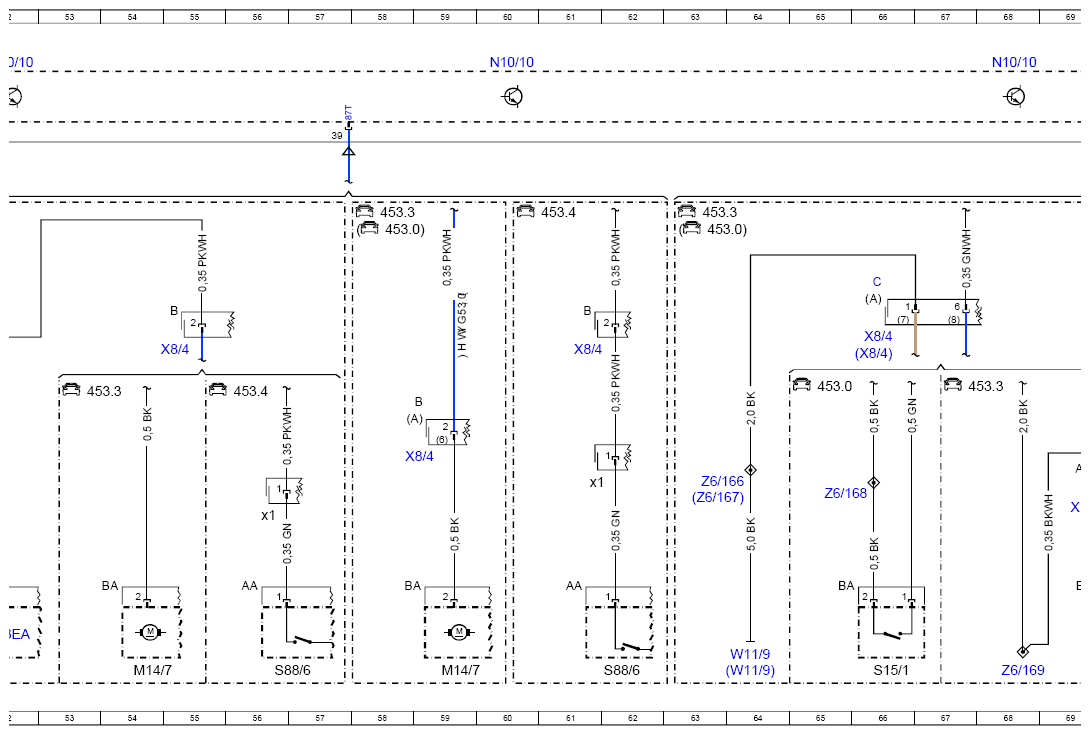

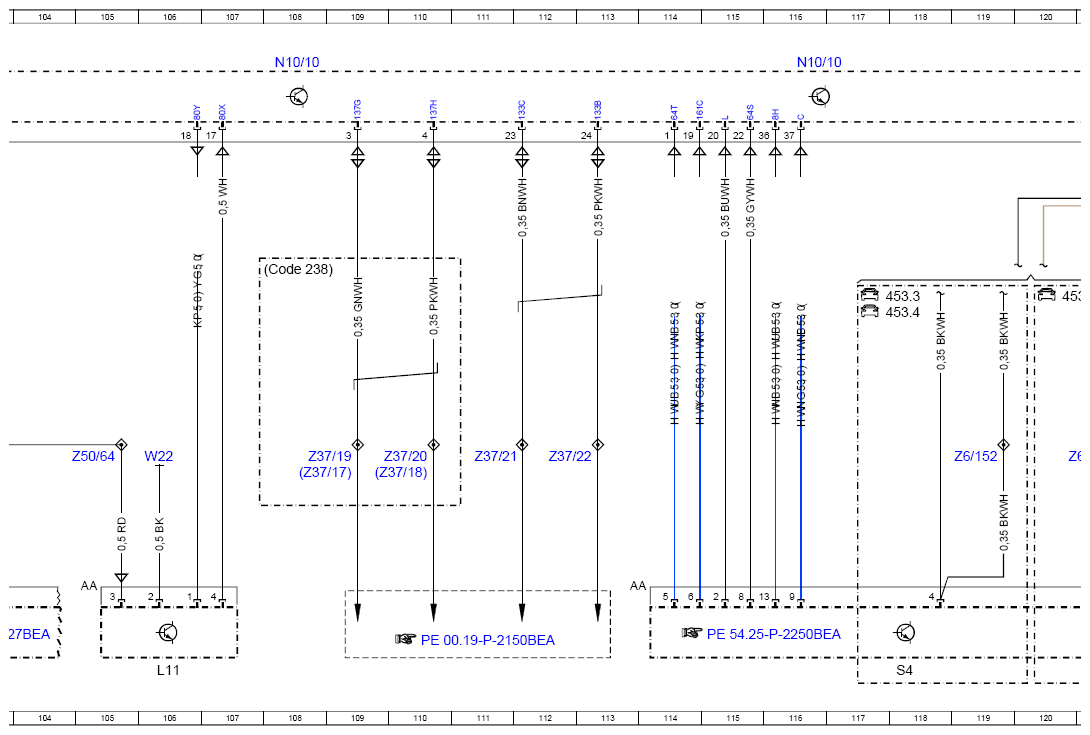

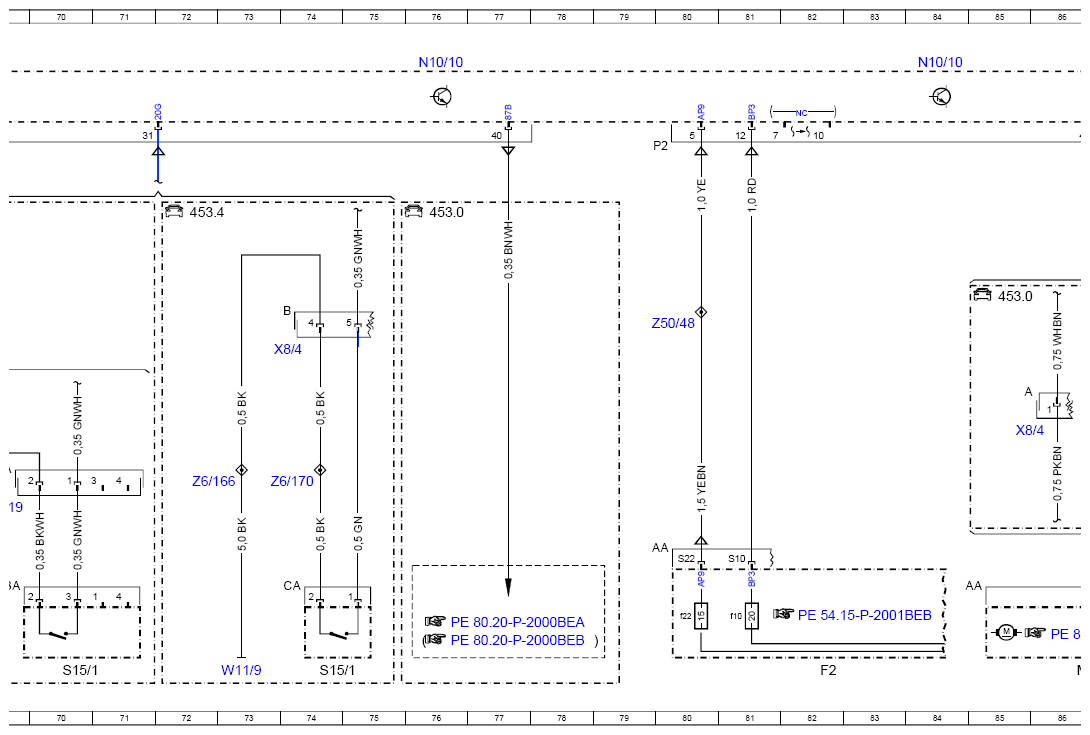

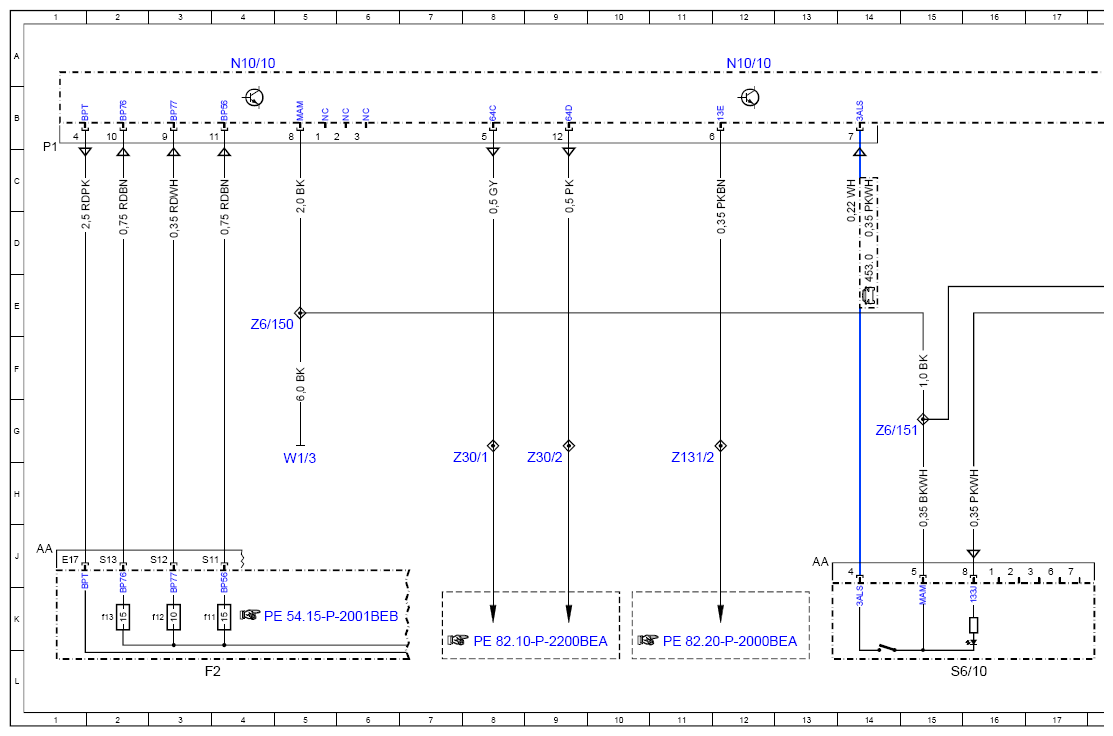

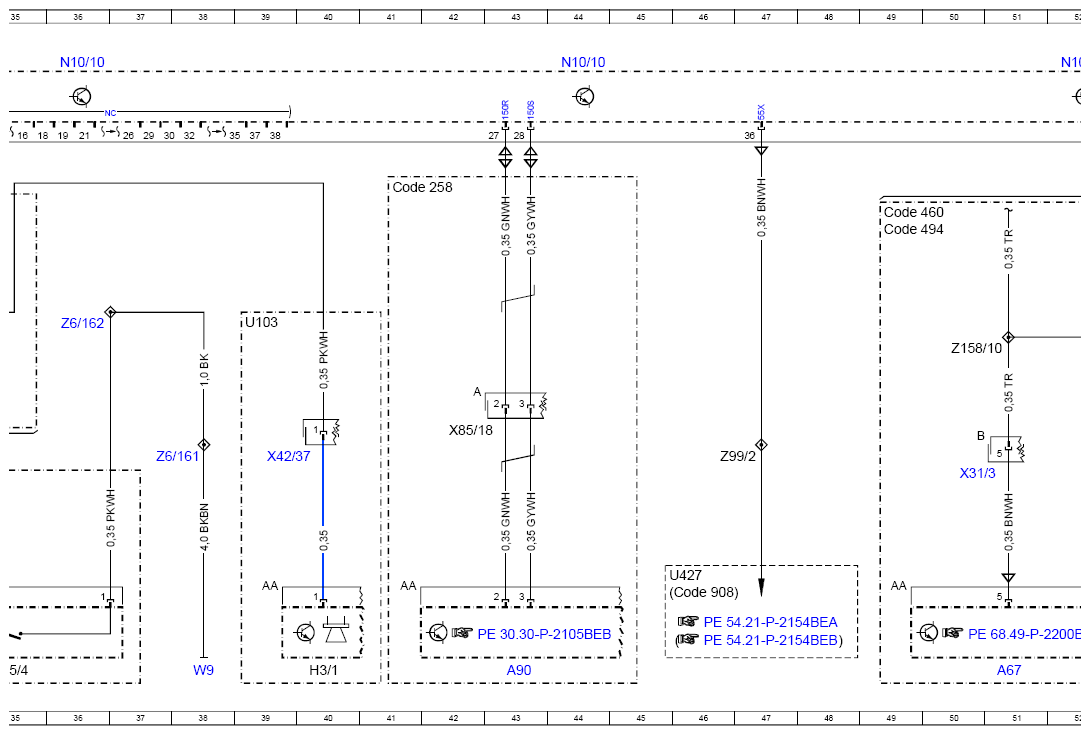

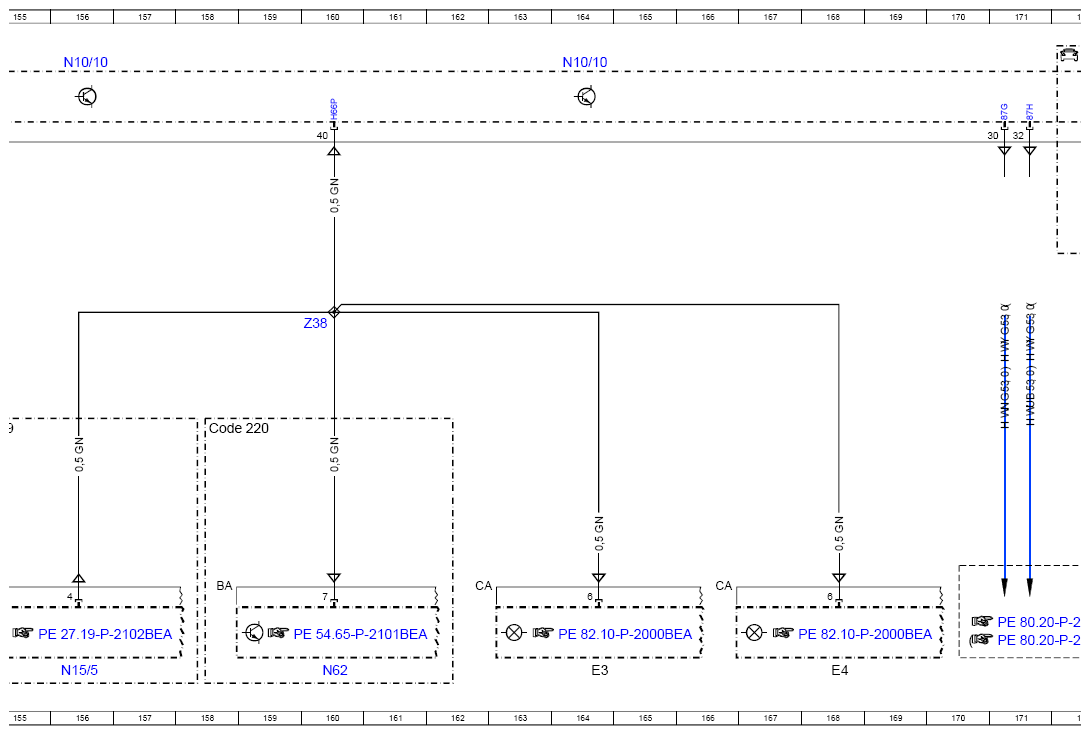

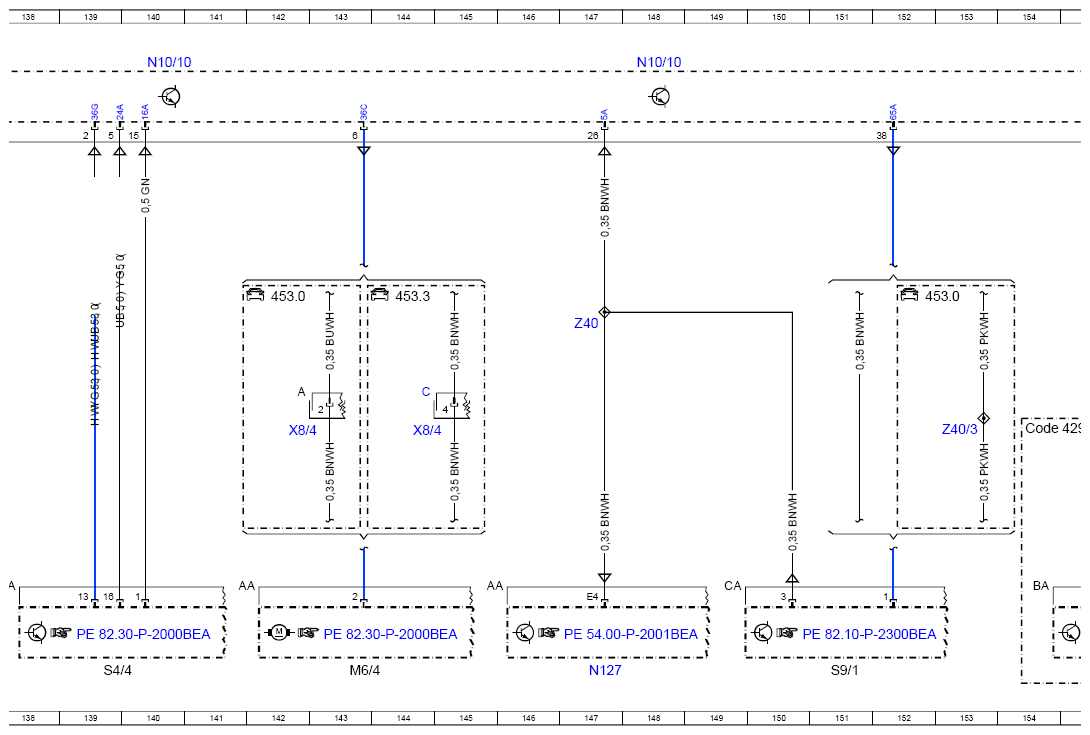

Wiring Diagram For Signal Acquisition And Actuation Module (SAM) Control Unit - PE54.21-P-2127-97BEB
MODEL 453.091/391/491 up to model year 2020 N10/10
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 178L |
| A67 | Inside rearview mirror | 51L |
| A90 | Controller unit for distance warning function with active brake intervention | 43L |
| Code 220 | Rear parking assist | 158G |
| Code 238 | ACTIVE LANE KEEPING ASSIST | 107E |
| Code 258 | Active Brake Assist | 41C |
| Code 429 | twinamic | 154G |
| Code 460 | Canada version | 21F |
| Code 460 | Canada version | 49D |
| Code 494 | USA version | 21F |
| Code 494 | USA version | 49D |
| Code 908 | On-board charger 22kW | 45K |
| Code V19 | Anti-theft alarm system | 30H |
| E3 | Left rear lamp unit | 164L |
| E4 | Right rear lamp unit | 168L |
| F2 | Vehicle interior fuse and relay module | 3L |
| F2 | Vehicle interior fuse and relay module | 29L |
| F2 | Vehicle interior fuse and relay module | 82L |
| F2 | Vehicle interior fuse and relay module | 97L |
| F2f1 | Fuse 1 | 94K |
| F2f10 | Fuse 10 | 81K |
| F2f11 | Fuse 11 | 3K |
| F2f12 | Fuse 12 | 3K |
| F2f13 | Fuse 13 | 2K |
| F2f17 | Fuse 17 | 97K |
| F2f21 | Fuse 21 | 96K |
| F2f22 | Fuse 22 | 80K |
| F2f32 | Fuse 32 | 94K |
| F2k1 | Heated rear window/outside mirrors relay | 96J |
| H3/1 | Alarm siren | 40L |
| L11 | Transponder coil | 106L |
| M14/7 | Rear-end door central locking motor | 59L |
| M14/7 | Rear-end door central locking motor | 54L |
| M6/4 | Tailgate wiper motor | 86L |
| M6/4 | Tailgate wiper motor | 143L |
| N10/10 | Center SAM control unit | 4A |
| N10/10 | Center SAM control unit | 12A |
| N10/10 | Center SAM control unit | 20A |
| N10/10 | Center SAM control unit | 28A |
| N10/10 | Center SAM control unit | 36A |
| N10/10 | Center SAM control unit | 44A |
| N10/10 | Center SAM control unit | 52A |
| N10/10 | Center SAM control unit | 60A |
| N10/10 | Center SAM control unit | 68A |
| N10/10 | Center SAM control unit | 76A |
| N10/10 | Center SAM control unit | 84A |
| N10/10 | Center SAM control unit | 92A |
| N10/10 | Center SAM control unit | 100A |
| N10/10 | Center SAM control unit | 108A |
| N10/10 | Center SAM control unit | 116A |
| N10/10 | Center SAM control unit | 124A |
| N10/10 | Center SAM control unit | 132A |
| N10/10 | Center SAM control unit | 140A |
| N10/10 | Center SAM control unit | 173A |
| N10/10 | Center SAM control unit | 148A |
| N10/10 | Center SAM control unit | 156A |
| N10/10 | Center SAM control unit | 164A |
| N10/11 | Driver SAM control unit | 102L |
| N10/11 | Driver SAM control unit | 125L |
| N127 | Electric drive control unit | 147L |
| N15/5 | Electronic selector lever module control unit | 156L |
| N62 | Parking system control unit | 160L |
| S15/1 | Trunk lid/liftgate release switch | 74L |
| S15/1 | Trunk lid/liftgate release switch | 66L |
| S15/1 | Trunk lid/liftgate release switch | 70L |

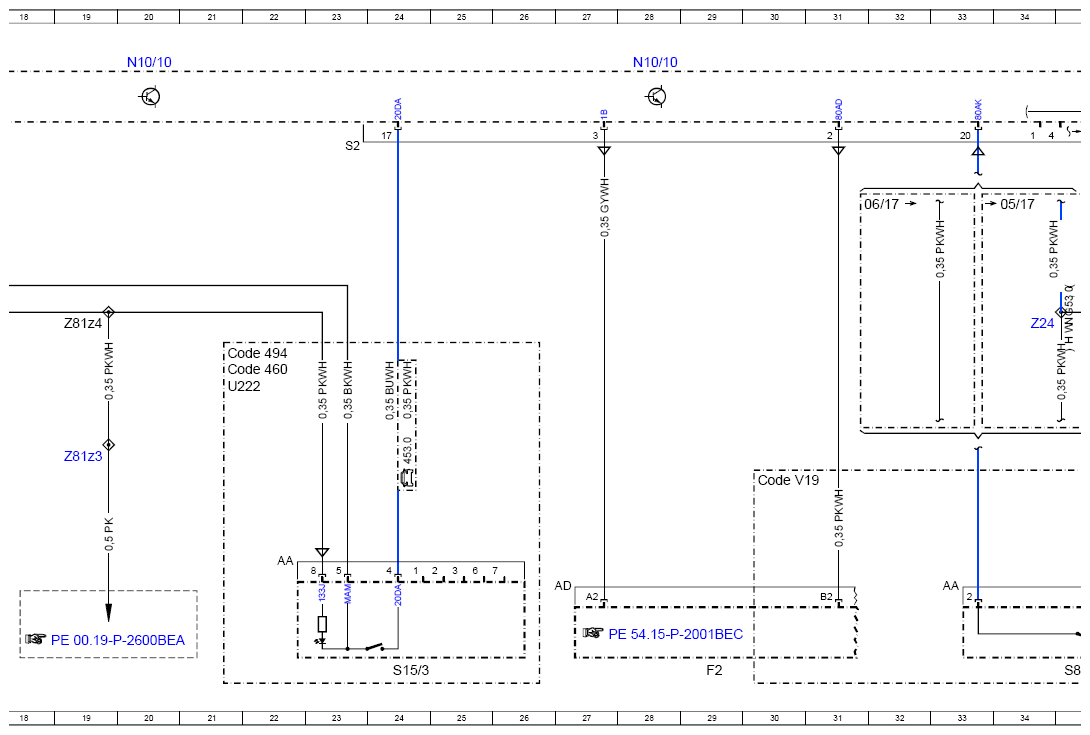

| S15/3 | Driver trunk lid/liftgate control button | 24L |
| S4 | Combination switch | 118L |
| S4/4 | Windshield wiper system switch | 139L |

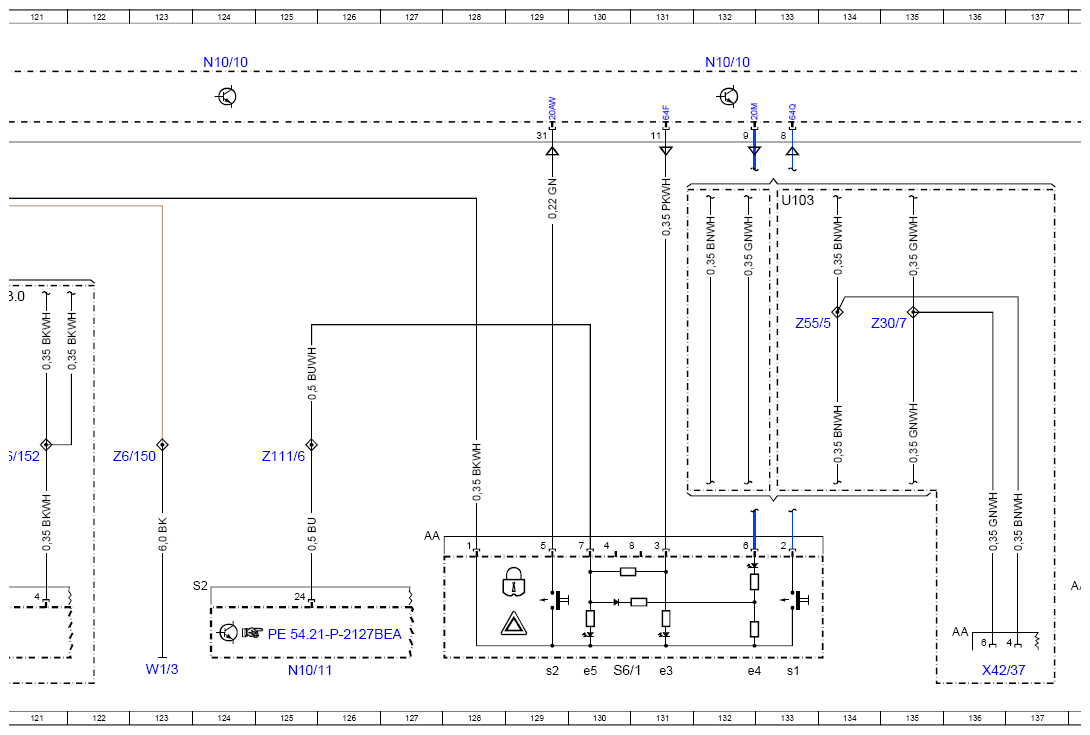

| S6/1 | Instrument panel switch group | 130L |
| S6/10 | Economy mode switch | 15L |
| S6/1e3 | Central locking indicator lamp | 131L |
| S6/1e4 | Hazard warning system indicator lamp | 132L |
| S6/1e5 | Instrument panel switch group symbol illumination | 130L |
| S6/1s1 | Hazard warning system switch | 133L |
| S6/1s2 | Inside door handle central locking switch | 129L |
| S85/4 | EDW switch, battery | 35L |
| S88/6 | Trunk lid contact switch, right | 62L |
| S88/6 | Trunk lid contact switch, right | 56L |
| S88/6x1 | Trunk lid contact switch electrical connector, right | 56H |
| S88/6x1 | Trunk lid contact switch electrical connector, right | 61H |
| S9/1 | Stop lamp switch | 151L |
| U103 | Valid without code V19 | 39E |
| U103 | Valid without code V19 | 133C |
| U222 | Valid for Korea | 21F |
| U427 | Valid for charger (7 kW) | 45J |
| W1/3 | Left cockpit ground point | 5H |
| W1/3 | Left cockpit ground point | 123L |
| W11/9 | Left rear ground point | 73L |
| W11/9 | Left rear ground point | 64L |
| W11/9 | Left rear ground point | 64L |
| W22 | Ground point | 106H |
| W9 | Left front ground point (at lamp unit) | 38L |
| X19 | Rear window heater electrical connector | 69H |
| X31/3 | Dome lamp electrical connector | 50H |
| X42/37 | ATA alarm siren electrical connector | 39H |
| X42/37 | ATA alarm siren electrical connector | 136L |
| X8/4 | Trunk lid electrical connector | 59H |
| X8/4 | Trunk lid electrical connector | 87G |
| X8/4 | Trunk lid electrical connector | 85G |
| X8/4 | Trunk lid electrical connector | 55F |
| X8/4 | Trunk lid electrical connector | 61F |
| X8/4 | Trunk lid electrical connector | 66F |
| X8/4 | Trunk lid electrical connector | 66F |
| X8/4 | Trunk lid electrical connector | 74F |
| X8/4 | Trunk lid electrical connector | 142G |
| X8/4 | Trunk lid electrical connector | 144G |
| X85/18 | Vehicle interior/vehicle front electrical connector | 42G |
| Z111/6 | Circuit 58 connector sleeve | 125G |
| Z131/2 | Time-controlled interior illumination connector sleeve | 11G |
| Z158/10 | Central locking trunk lid signal connector sleeve | 50F |
| Z24 | ATA [EDW] engine hood connector sleeve | 34E |
| Z30/1 | Left turn signal indicator connector sleeve | 8G |
| Z30/2 | Right turn signal indicator connector sleeve | 9G |
| Z30/7 | Hazard warning system connector sleeve | 135E |
| Z37/17 | CAN bus (low) connector sleeve | 108H |
| Z37/18 | CAN databus (high) connector sleeve | 110H |
| Z37/19 | CAN bus (low) connector sleeve | 109G |
| Z37/20 | CAN databus (high) connector sleeve | 110G |
| Z37/21 | CAN bus (low) connector sleeve | 111G |
| Z37/22 | CAN databus (high) connector sleeve | 112G |
| Z38 | Backup lamp connector sleeve | 160E |
| Z40 | Stop lamp signal connector sleeve | 147E |
| Z40/3 | Stop lamp connector sleeve | 153G |
| Z50/46 | Circuit 15 (fused) connector sleeve | 96E |
| Z50/48 | Circuit 15 (fused) connector sleeve | 80E |
| Z50/64 | Circuit 30 (fused) connector sleeve | 105G |
| Z55/5 | Central locking warning lamp connector sleeve | 133E |
| Z6/150 | Ground connection connector sleeve | 4E |
| Z6/150 | Ground connection connector sleeve | 123G |
| Z6/151 | Ground connection connector sleeve | 14G |
| Z6/152 | Ground connection connector sleeve | 121G |
| Z6/152 | Ground connection connector sleeve | 119G |
| Z6/161 | Ground connection connector sleeve | 38G |
| Z6/162 | Ground connection connector sleeve | 36E |
| Z6/166 | Circuit 31 connector sleeve | 63H |
| Z6/166 | Circuit 31 connector sleeve | 72H |
| Z6/167 | Circuit 31 connector sleeve | 63H |
| Z6/168 | Circuit 31 connector sleeve | 65H |
| Z6/169 | Circuit 31 connector sleeve | 68L |
| Z6/170 | Ground connection connector sleeve | 74H |

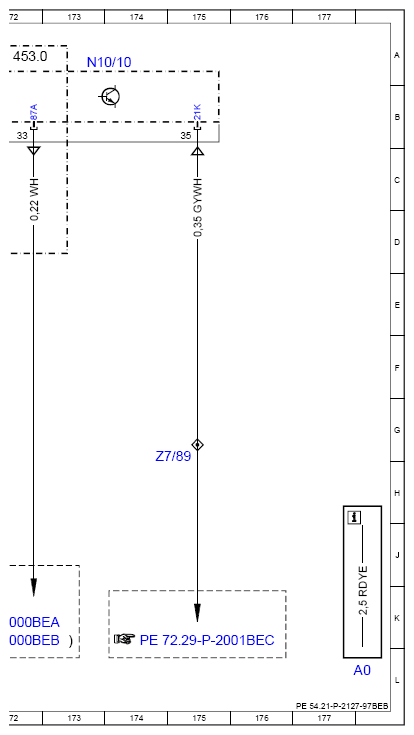

| Z7/89 | Line signal connector sleeve | 175G |
| Z81z3 | Circuit 58d connector sleeve | 19G |
| Z81z4 | Circuit 58d connector sleeve | 19E |
| Z99/2 | Wake-up signal connector sleeve | 47G |
