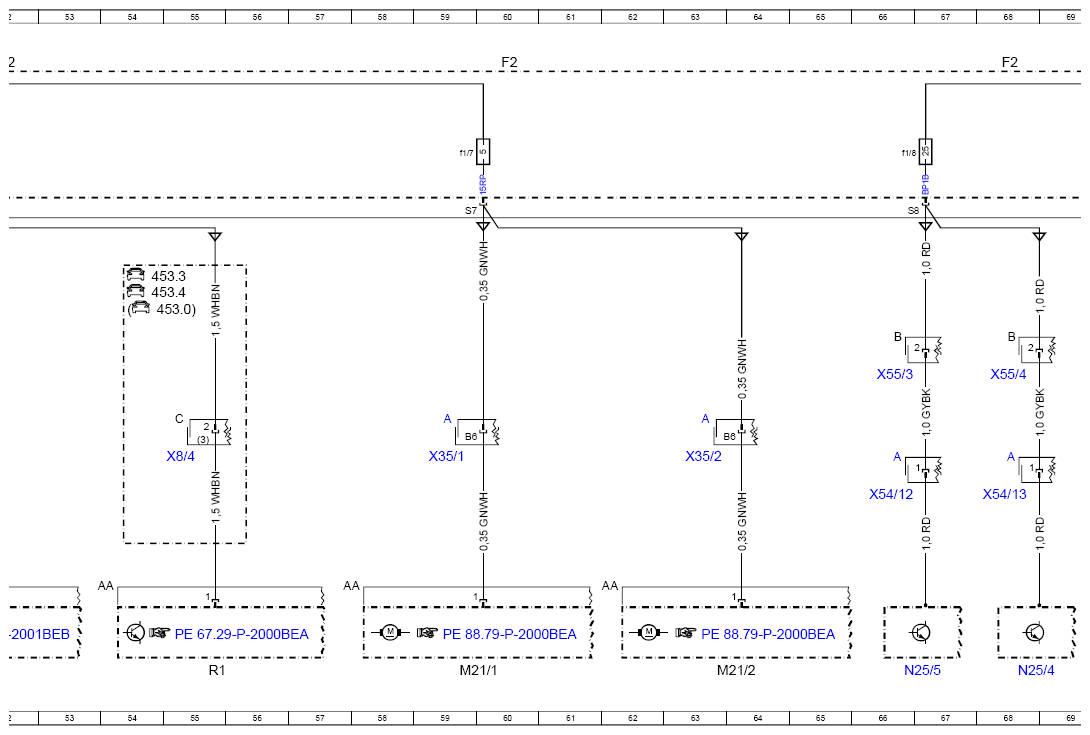

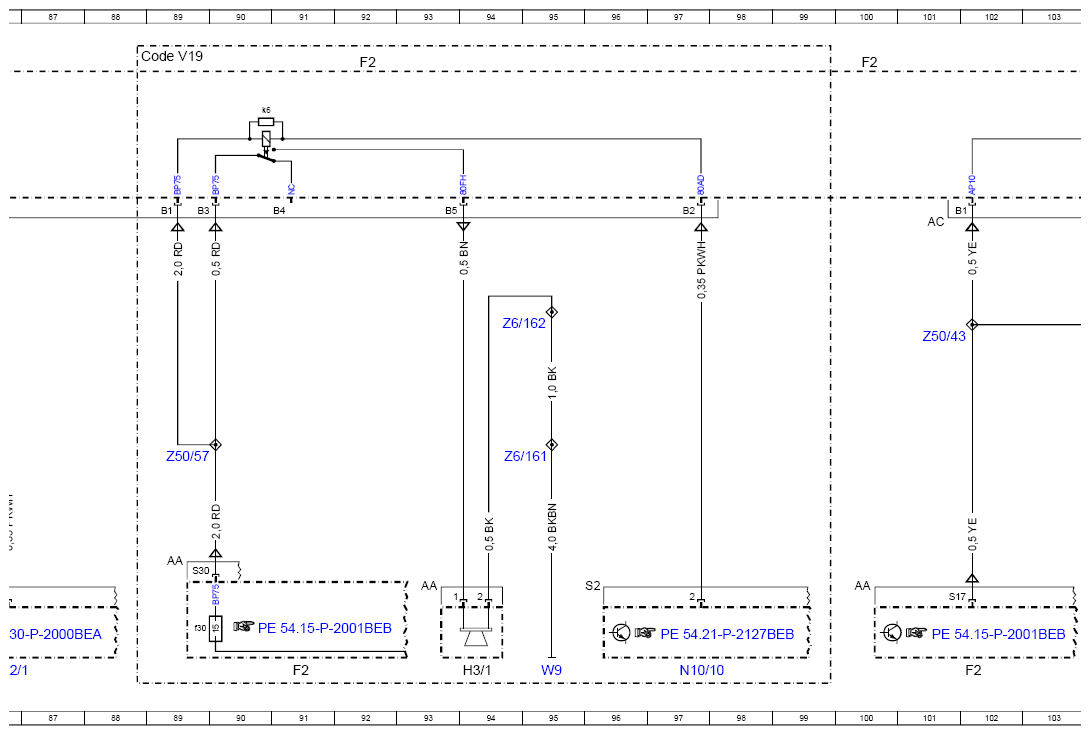

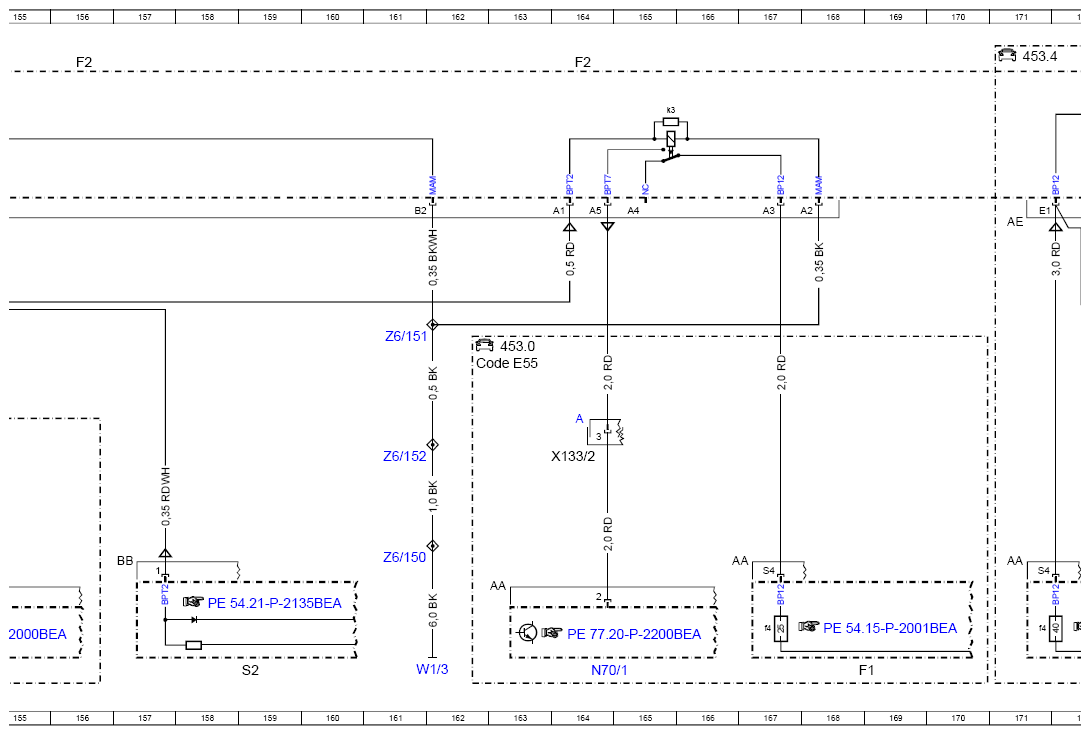

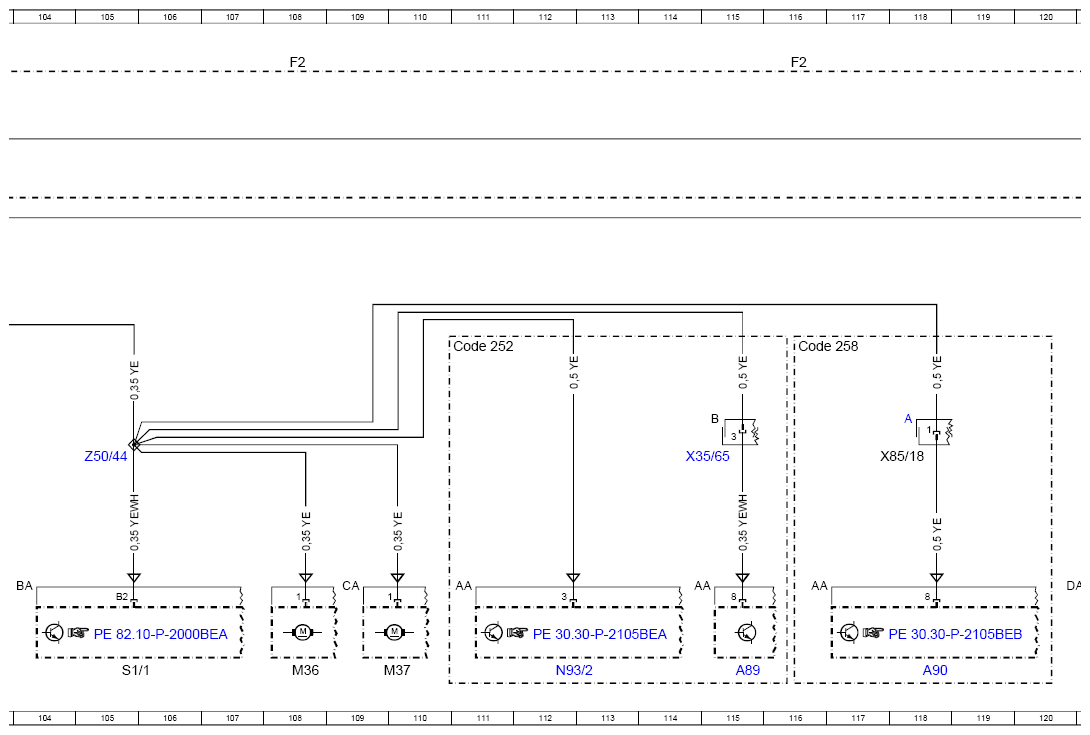

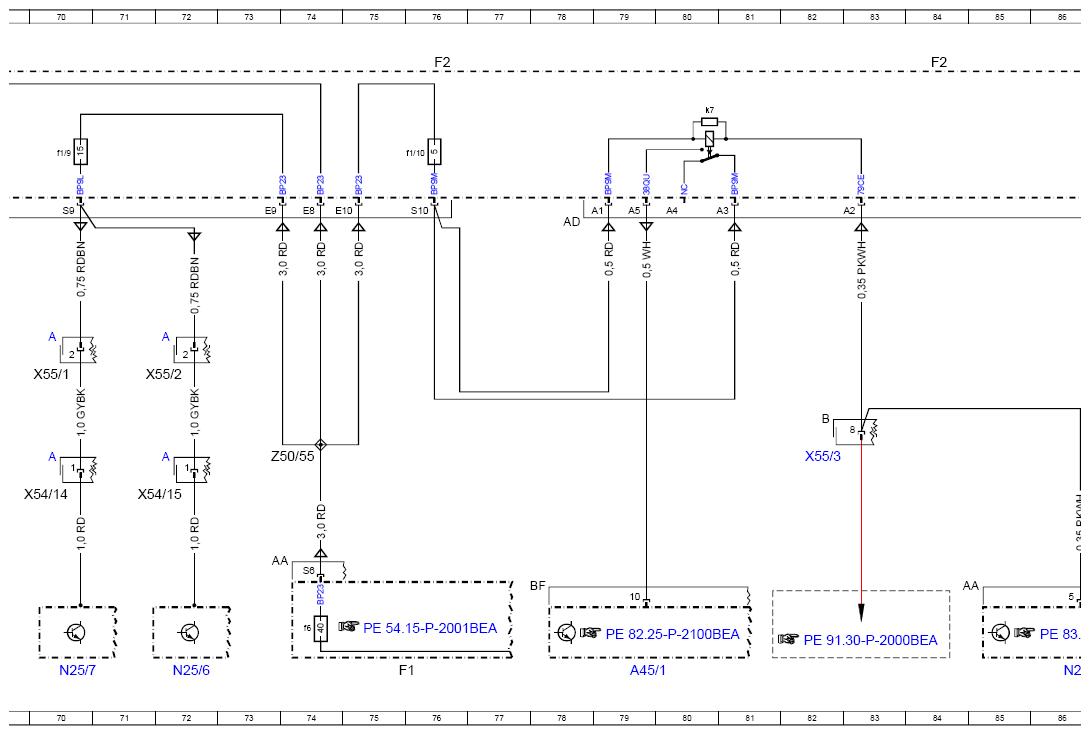

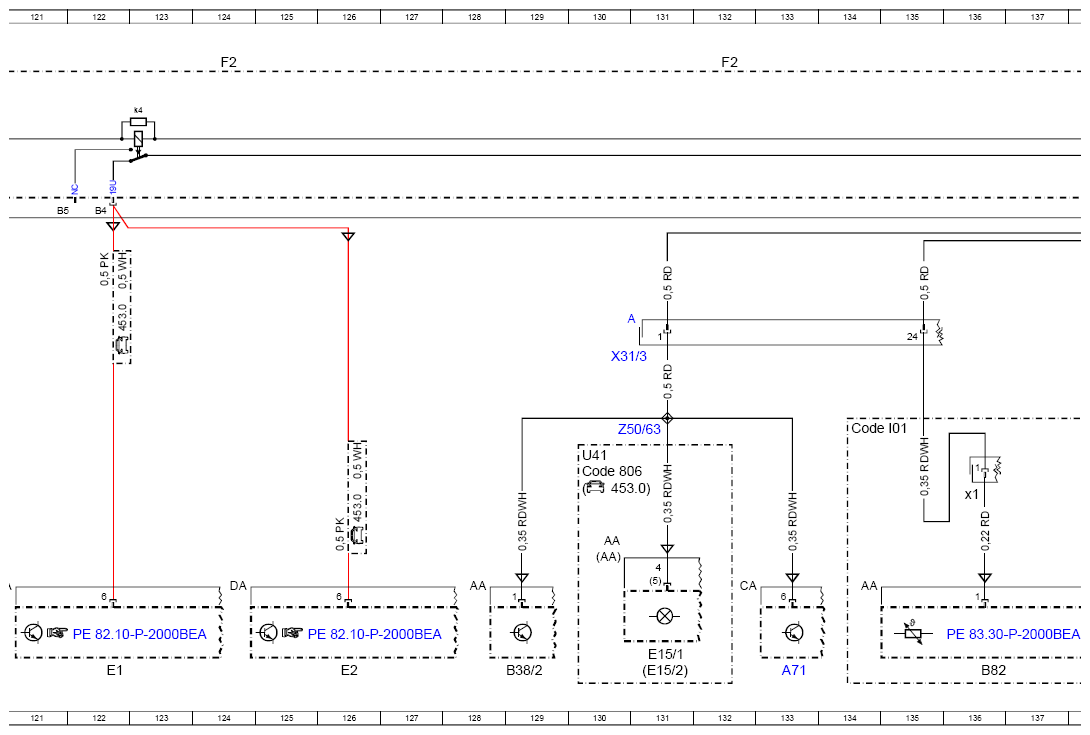

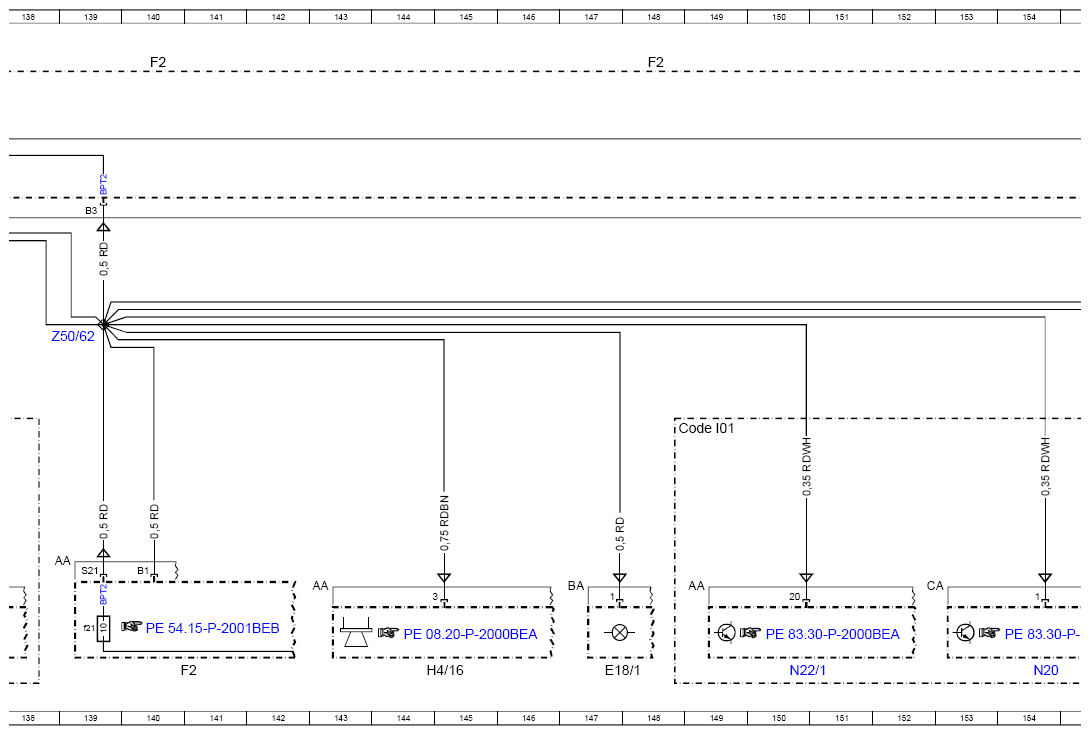

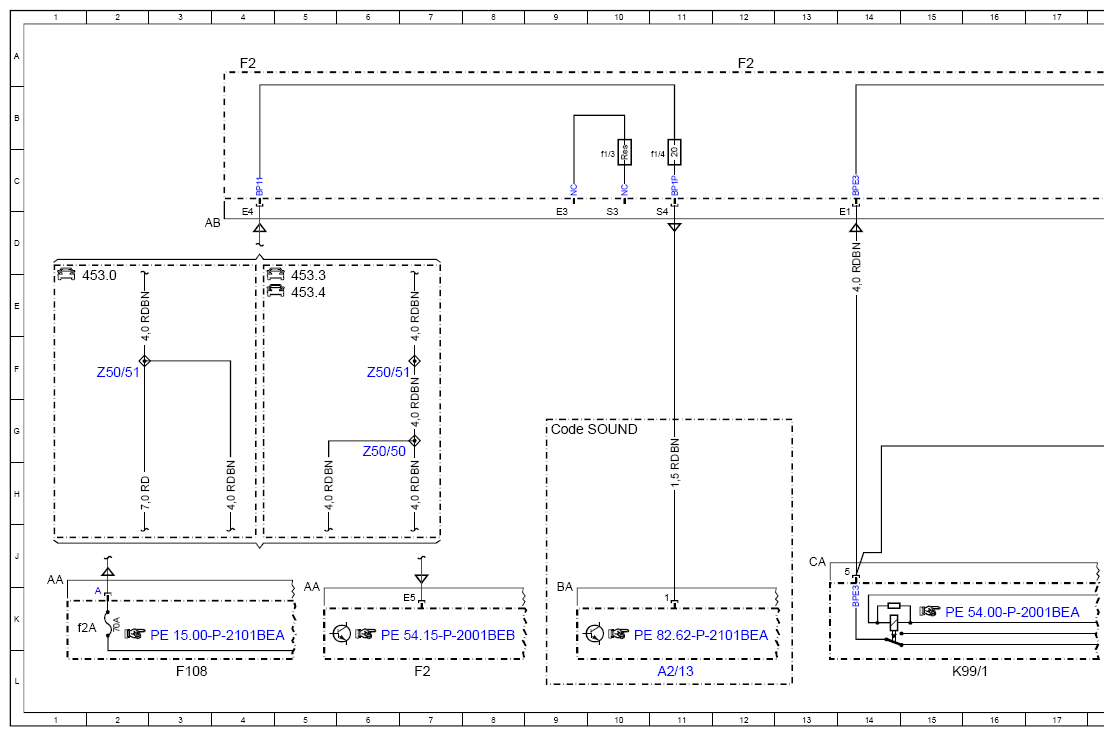

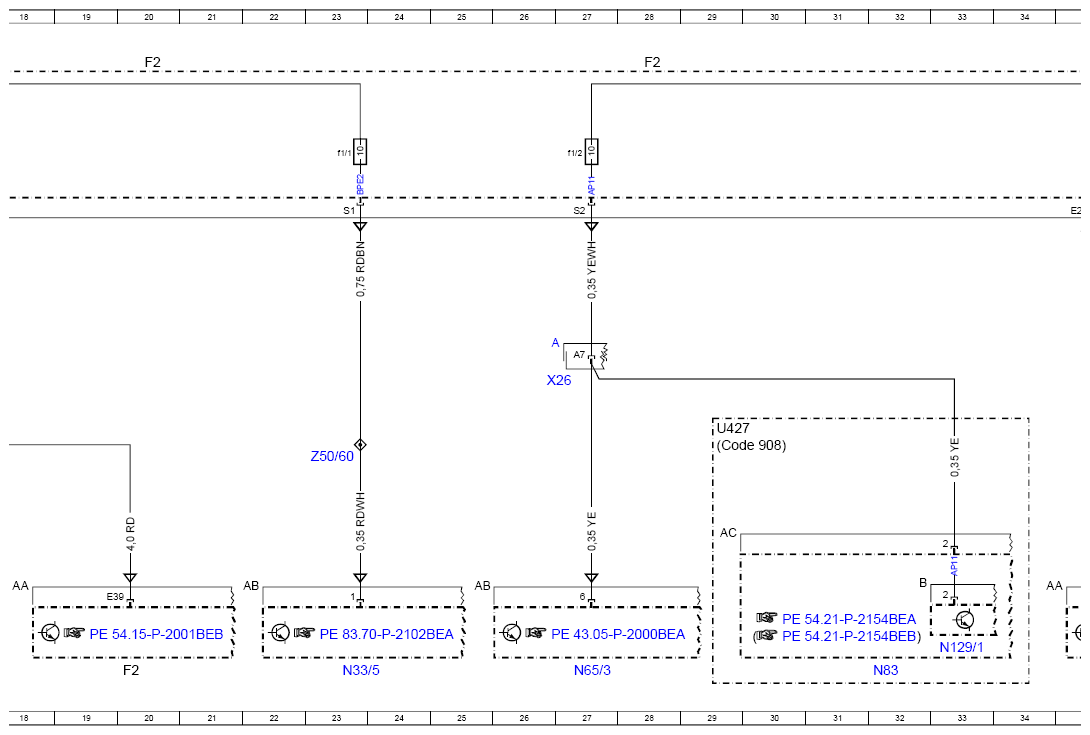

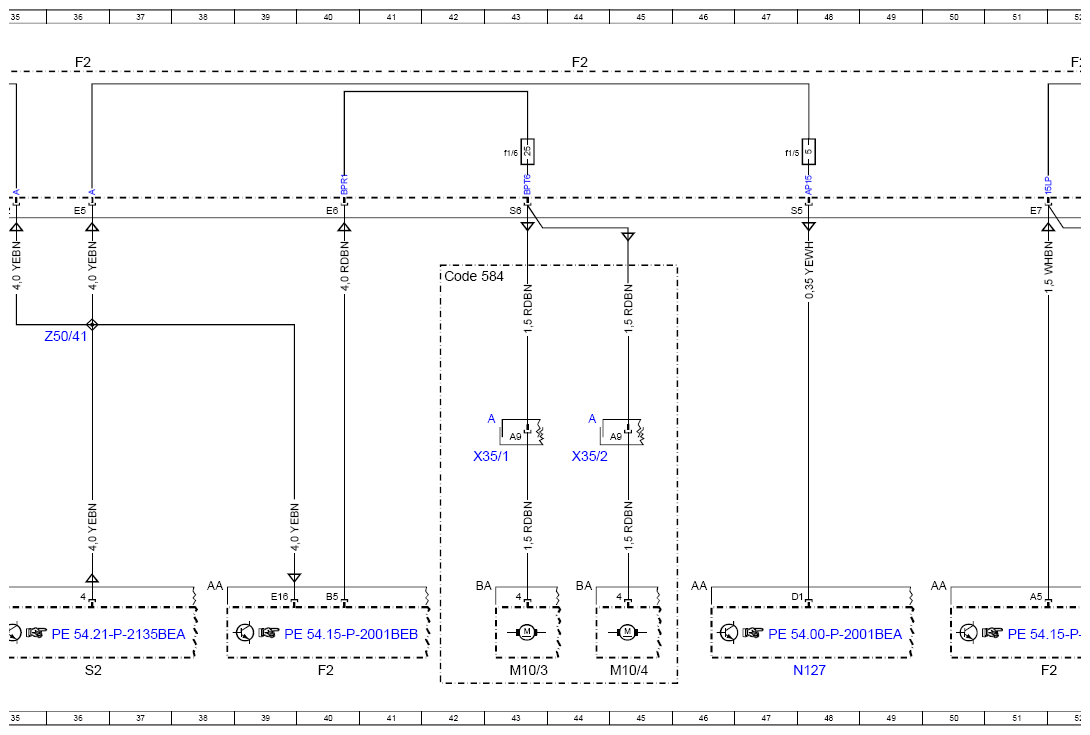

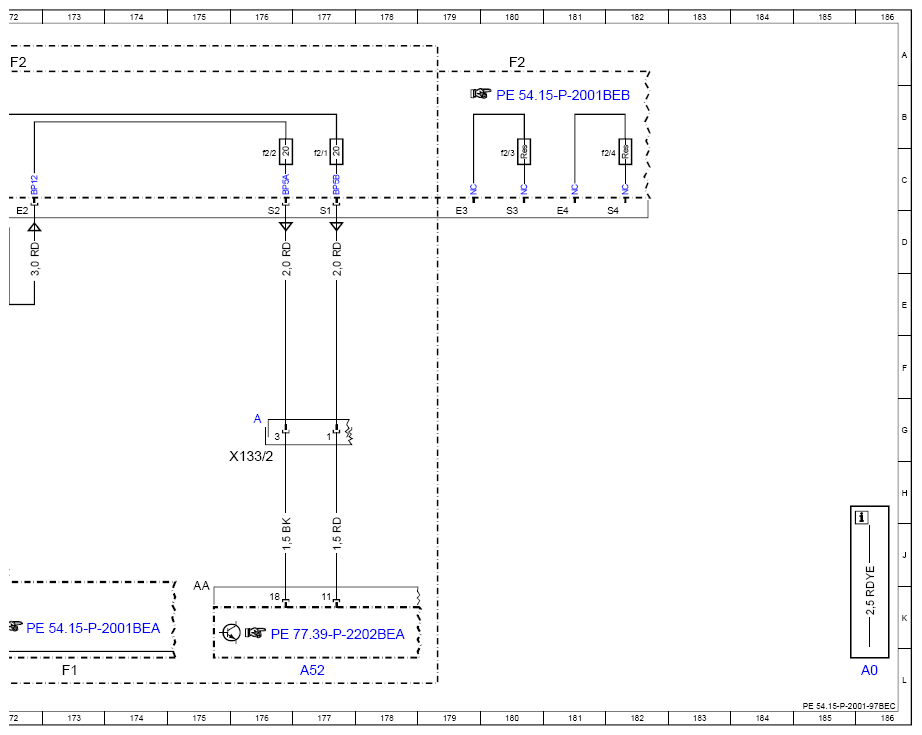

Wiring Diagram For Fuse And Relay Module - PE54.15-P-2001-97BEC
MODEL 453.091/391/491 up to model year 2020 F2 connector AB-AE
| Code: | Designation: | Position: |
|---|---|---|
| AO | Use of wiring diagrams | 186L |
| A2/13 | Sound system amplifier control unit | 11L |
| A45/1 | Steering wheel clock spring contact | 79L |
| A52 | Soft top control drive unit | 177L |
| A71 | Front passenger airbag warning indicator | 133L |
| A89 | Controller unit for distance warning function with radar sensor | 115L |
| A90 | Controller unit for distance warning function with active brake intervention | 118L |
| B38/2 | Rain/light sensor | 129L |
| B82 | Vehicle interior humidity and temperature sensor | 136L |
| B82x1 | Vehicle interior humidity and temperature sensor electrical connector | 136H |
| Code 252 | Collision warning system (FCW) | 111F |
| Code 258 | Active Brake Assist | 116F |
| Code 584 | Power windows with convenience feature and reversing function | 42E |
| Code 806 | Model year 2016 | 130H |
| Code 908 | On-board charger 22kW | 29G |
| Code E55 | Folding roof | 162F |
| Code I01 | Air conditioning | 134G |
| Code I01 | Air conditioning | 148G |
| Code SOUND | JBL sound system | 9G |
| Code V19 | Anti-theft alarm system | 88A |
| E1 | Left front lamp unit | 122L |
| E15/1 | Front dome lamp with reading lamps | 131L |
| E15/2 | Front dome lamp | 131L |
| E18/1 | Load compartment lamp | 147L |
| E2 | Right front lamp unit | 126L |
| F1 | Power supply fuse and relay module | 75L |
| F1 | Power supply fuse and relay module | 168L |
| F1 | Power supply fuse and relay module | 173L |
| F108 | Battery clamp fuse | 3L |
| F108f2A | Electrical fuse 2A | 2K |
| F1f4 | Fuse 4 | 167K |
| F1f4 | Fuse 4 | 171K |
| F1f6 | Fuse 6 | 74K |
| F2 | Vehicle interior fuse and relay module | 7L |
| F2 | Vehicle interior fuse and relay module | 20L |
| F2 | Vehicle interior fuse and relay module | 40L |
| F2 | Vehicle interior fuse and relay module | 51L |
| F2 | Vehicle interior fuse and relay module | 91L |
| F2 | Vehicle interior fuse and relay module | 4A |
| F2 | Vehicle interior fuse and relay module | 12A |
| F2 | Vehicle interior fuse and relay module | 20A |
| F2 | Vehicle interior fuse and relay module | 28A |
| F2 | Vehicle interior fuse and relay module | 36A |
| F2 | Vehicle interior fuse and relay module | 44A |
| F2 | Vehicle interior fuse and relay module | 52A |
| F2 | Vehicle interior fuse and relay module | 60A |
| F2 | Vehicle interior fuse and relay module | 68A |
| F2 | Vehicle interior fuse and relay module | 76A |
| F2 | Vehicle interior fuse and relay module | 84A |
| F2 | Vehicle interior fuse and relay module | 92A |
| F2 | Vehicle interior fuse and relay module | 102L |
| F2 | Vehicle interior fuse and relay module | 140L |
| F2 | Vehicle interior fuse and relay module | 100A |
| F2 | Vehicle interior fuse and relay module | 108A |
| F2 | Vehicle interior fuse and relay module | 116A |
| F2 | Vehicle interior fuse and relay module | 124A |
| F2 | Vehicle interior fuse and relay module | 132A |
| F2 | Vehicle interior fuse and relay module | 140A |
| F2 | Vehicle interior fuse and relay module | 148A |
| F2 | Vehicle interior fuse and relay module | 156A |
| F2 | Vehicle interior fuse and relay module | 164A |
| F2 | Vehicle interior fuse and relay module | 172A |
| F2 | Vehicle interior fuse and relay module | 180A |
| F2f1/1 | Fuse 1 | 23C |
| F2f1/10 | Fuse 10 | 76C |
| F2f1/2 | Fuse 2 | 27C |
| F2f 1/3 | Fuse 3 | 10C |
| F2f1/4 | Fuse 4 | 11C |
| F2f1/5 | Fuse 5 | 47C |
| F2f1/6 | Fuse 6 | 43C |
| F2f 1/7 | Fuse 7 | 59C |
| F2f 1/8 | Fuse 8 | 66C |
| F2f1/9 | Fuse 9 | 70C |
| F2f2/1 | Fuse 1 | 177C |
| F2f2/2 | Fuse 2 | 176C |
| F2f2/3 | Fuse 3 | 180C |
| F2f2/4 | Fuse 4 | 181C |
| F2f21 | Fuse 21 | 139K |
| F2f30 | Fuse 30 | 89K |
| F2k3 | Sliding roof relay | 165B |
| F2k4 | Front headlamps relay | 123B |
| F2k6 | Fanfare horn relay | 90B |
| F2k7 | Steering wheel heater relay | 80B |
| H3/1 | Alarm siren | 94L |
| H4/16 | Electric vehicle sound generator | 145L |
| K99/1 | Air conditioning blower motor power supply relay | 15L |
| M10/3 | Left front power window motor | 43L |
| M10/4 | Right front power window motor | 45L |
| M21/1 | Left electrically adjustable and heated outside mirror | 59L |
| M21/2 | Right electrically adjustable and heated outside mirror | 64L |
| M36 | Left headlamp range adjustment electric motor | 108L |
| M37 | Right headlamp range adjustment electric motor | 110L |
| N10/10 | Center SAM control unit | 97L |
| N127 | Electric drive control unit | 48L |
| N129/1 | Power electronics control unit | 33L |
| N20 | Climate control operating unit | 154L |
| N22/1 | Climate control unit | 86L |
| N22/1 | Climate control unit | 150L |
| N25/4 | Front passenger seat heater control unit | 68L |
| N25/5 | Driver seat heater control unit | 67L |
| N25/6 | Right rear seat heater control unit | 72L |
| N25/7 | Left rear seat heater control unit | 70L |
| N33/5 | High-voltage PTC heater | 23L |
| N65/3 | Brake booster vacuum pump control unit | 27L |
| N70/1 | Sliding roof control unit | 164L |
| N83 | High-voltage control unit box | 32L |
| N93/2 | Distance warning function gateway | 112L |
| R1 | Rear window heater | 55L |
| S1/1 | Electric headlamp range adjustment selector wheel | 105L |
| S2 | Ignition lock | 36L |
| S2 | Ignition lock | 159L |
| U41 | Valid for special equipment (Highline; Passion, Prime, Proxy, Brabus Edition #1) | 130G |
| U427 | Val id for charger (7 kW) | 29G |
| W1/3 | Left cockpit ground point | 161L |
| W9 | Left front ground point (at lamp unit) | 95L |
| X133/2 | Sliding roof electrical connector | 164H |
| X133/2 | Sliding roof electrical connector | 176H |
| X26 | Vehicle interior/engine wiring harness electrical connector | 27F |
| X31/3 | Dome lamp electrical connector | 130F |
| X35/1 | Left front door electrical connector | 43H |
| X35/1 | Left front door electrical connector | 59H |
| X35/2 | Right front door electrical connector | 44H |
| X35/2 | Right front door electrical connector | 63H |
| X35/65 | Vehicle interior/front crossmember electrical connector | 115H |
| X54/12 | Front seat heater electrical connector, driver | 66H |
| X54/13 | Front seat heater electrical connector, front passenger | 68H |
| X54/14 | Left rear seat heater electrical connector | 70H |
| X54/15 | Right rear seat heater electrical connector | 72H |
| X55/1 | Right rear seat connector block | 70F |
| X55/2 | Left rear seat connector block | 72F |
| X55/3 | Driver seat connector block | 66F |
| X55/3 | Driver seat connector block | 82H |
| X55/4 | Front passenger seat connector block | 68F |
| X8/4 | Trunk lid electrical connector | 55H |
| X85/18 | Vehicle interior/vehicle front electrical connector | 118H |
| Z50/41 | Voltage supply connector sleeve | 36F |
| Z50/43 | Circuit 15 (fused) connector sleeve | 101F |
| Z50/44 | Circuit 15 (fused) connector sleeve | 105G |
| Z50/50 | Circuit 30 (fused) connector sleeve | 6G |
| Z50/51 | Circuit 30 (fused) connector sleeve | 6F |
| Z50/51 | Circuit 30 (fused) connector sleeve | 2F |
| Z50/55 | Electric vehicle circuit 30 connector sleeve, vehicle interior | 74G |
| Z50/57 | Circuit 30 (fused) connector sleeve | 89G |
| Z50/60 | Electric vehicle circuit 30 connector sleeve | 23G |
| Z50/62 | Circuit 30 (fused) connector sleeve | 139F |
| Z50/63 | Circuit 30 (fused) connector sleeve | 131G |
| Z6/150 | Ground connection connector sleeve | 161J |
| Z6/151 | Ground connection connector sleeve | 161F |
| Z6/152 | Ground connection connector sleeve | 161G |
| Z6/161 | Ground connection connector sleeve | 95G |
| Z6/162 | Ground connection connector sleeve | 95E |
