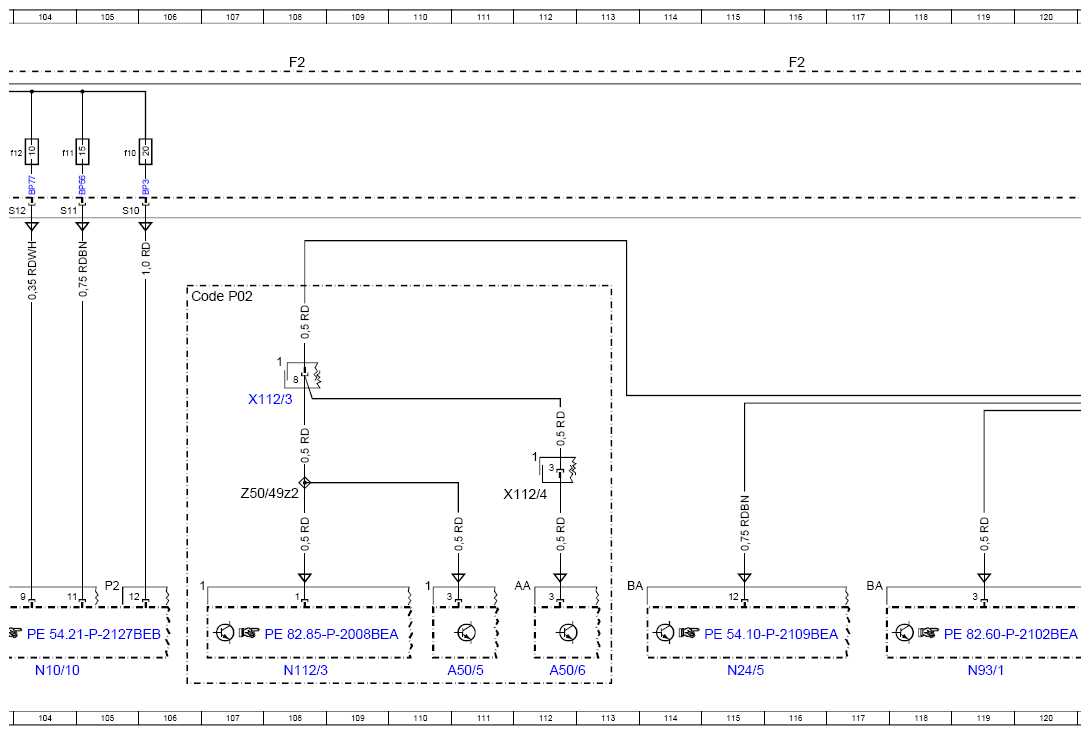

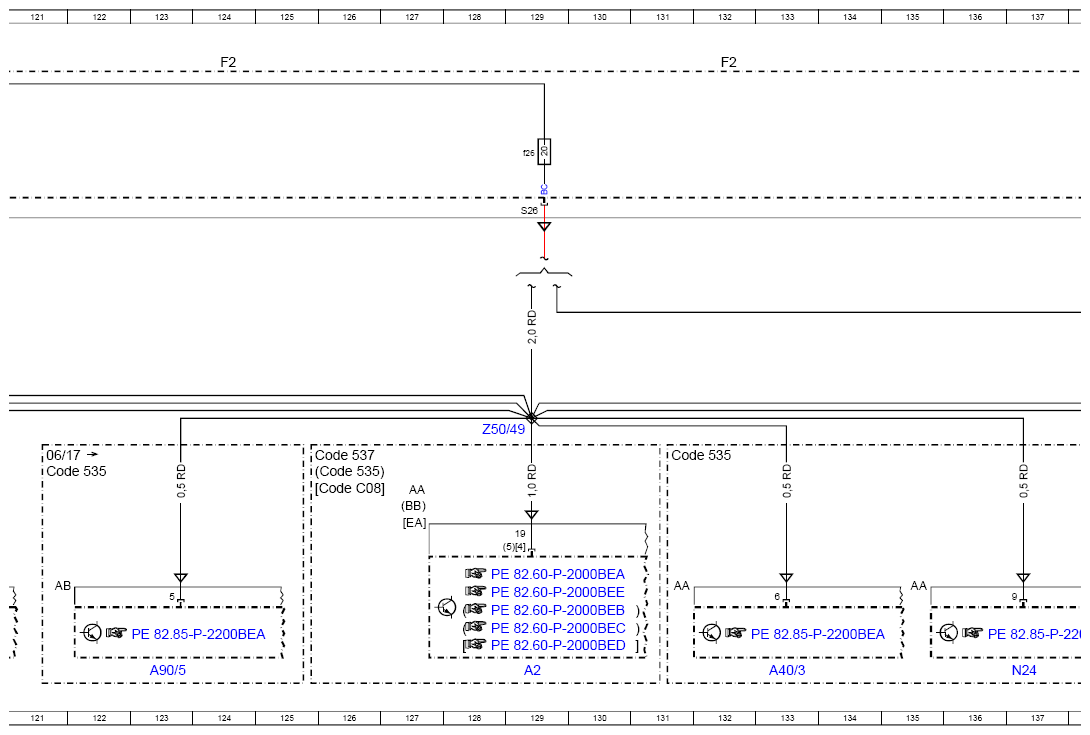

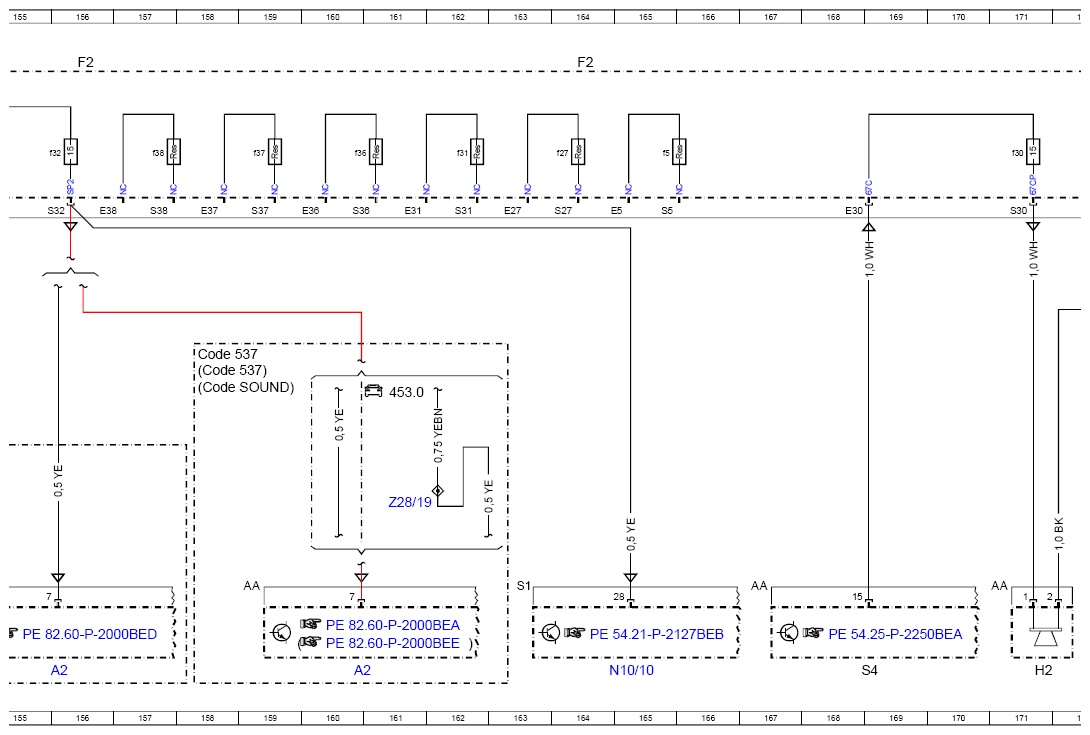

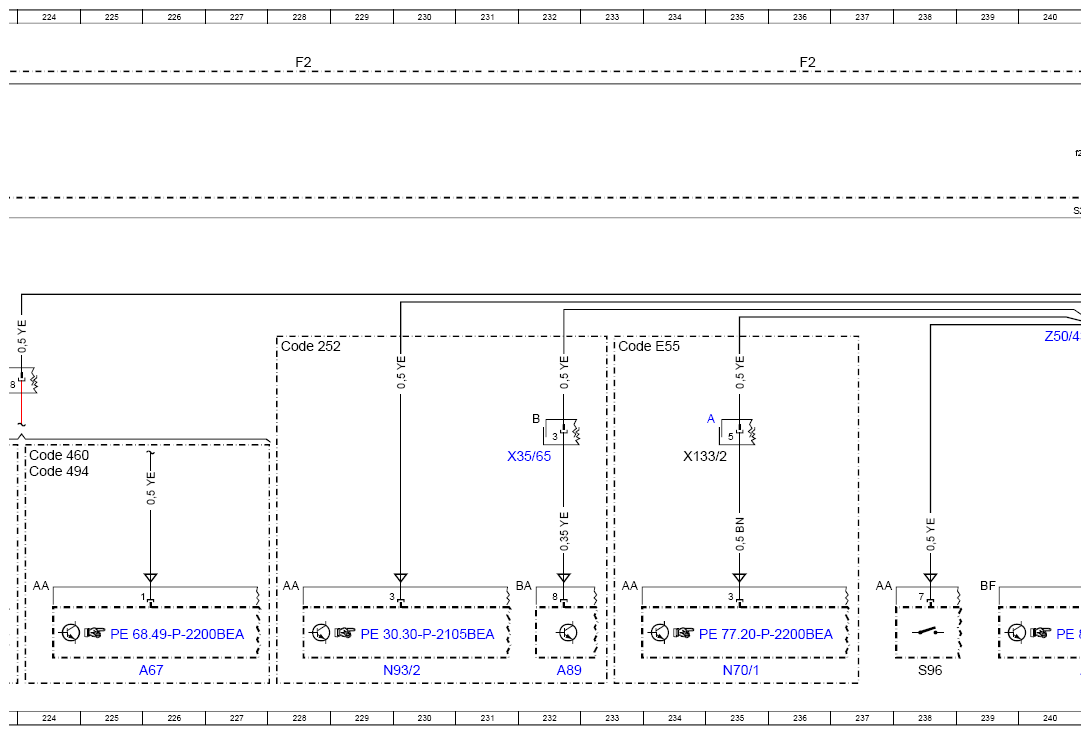

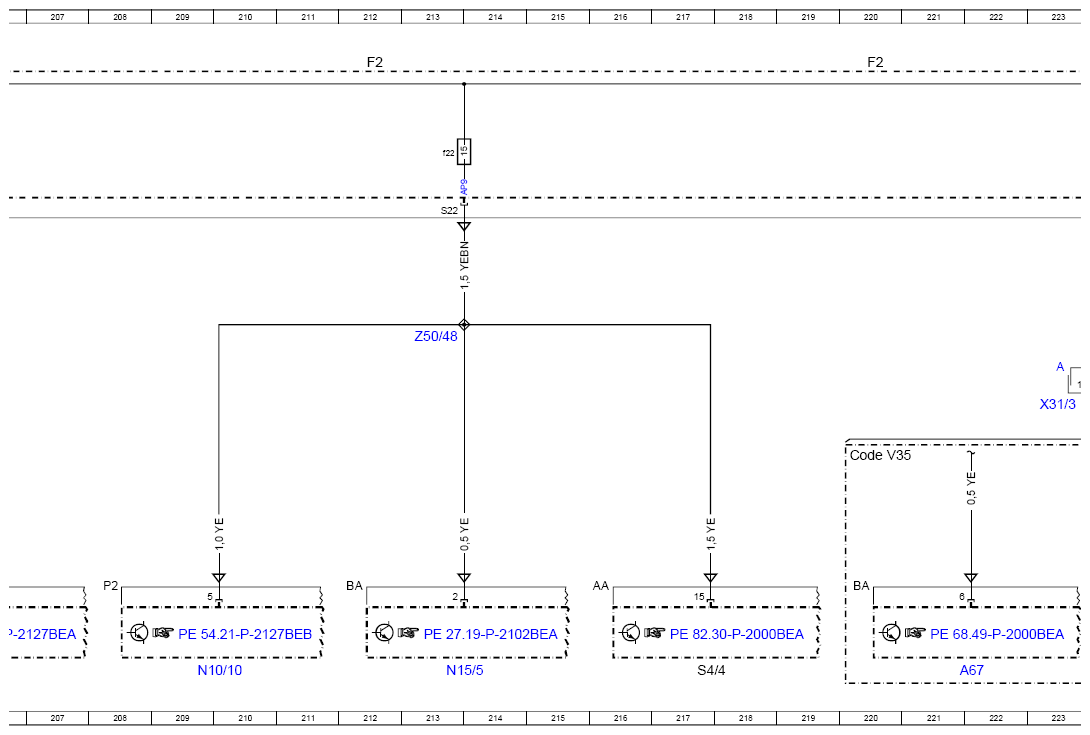

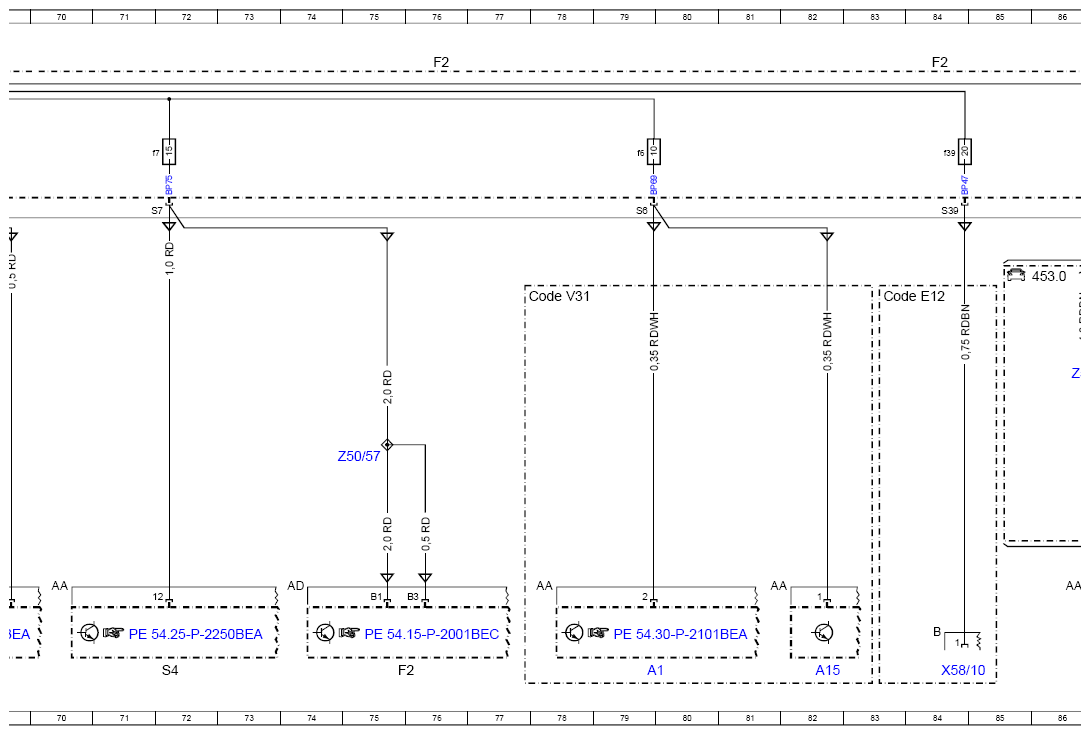

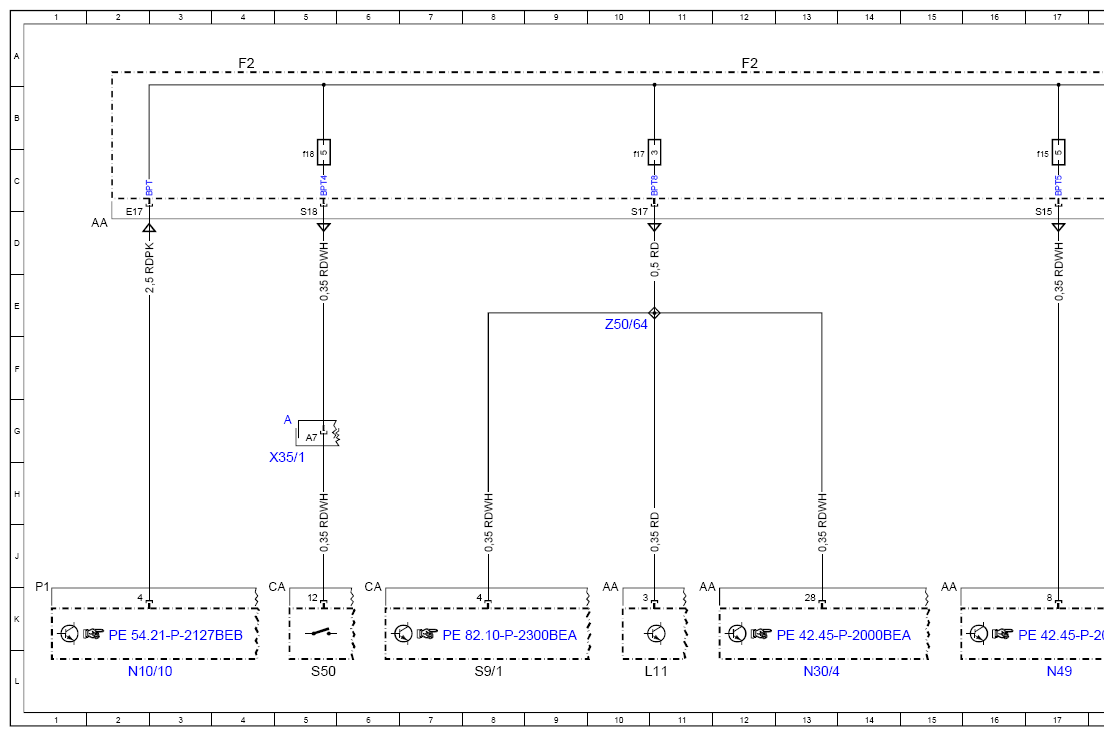

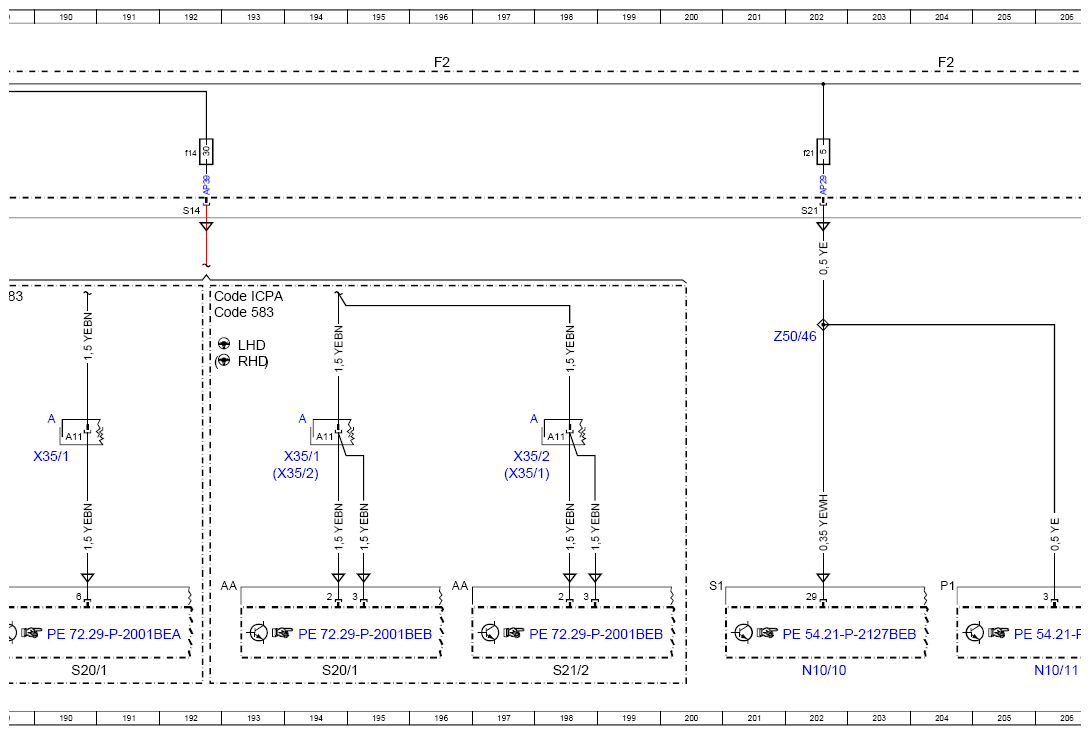

Wiring Diagram For Fuse And Relay Module - PE54.15-P-2001-97BEB
MODEL 453.091/391/491 up to model year 2020 F2 connector AA

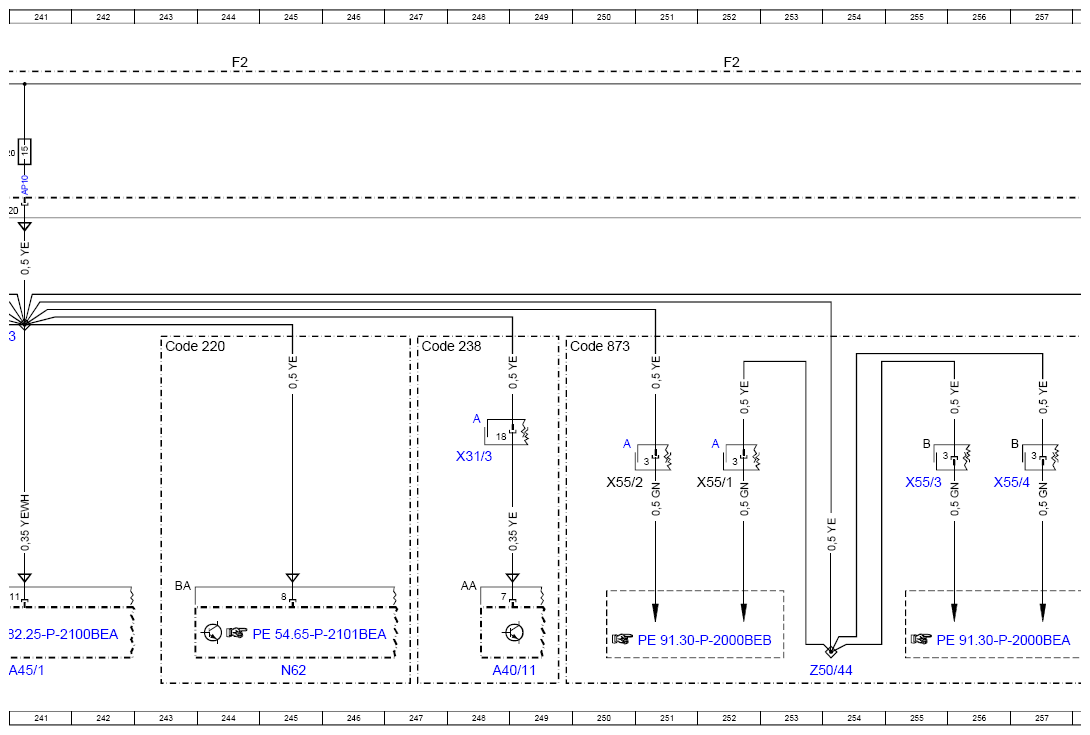

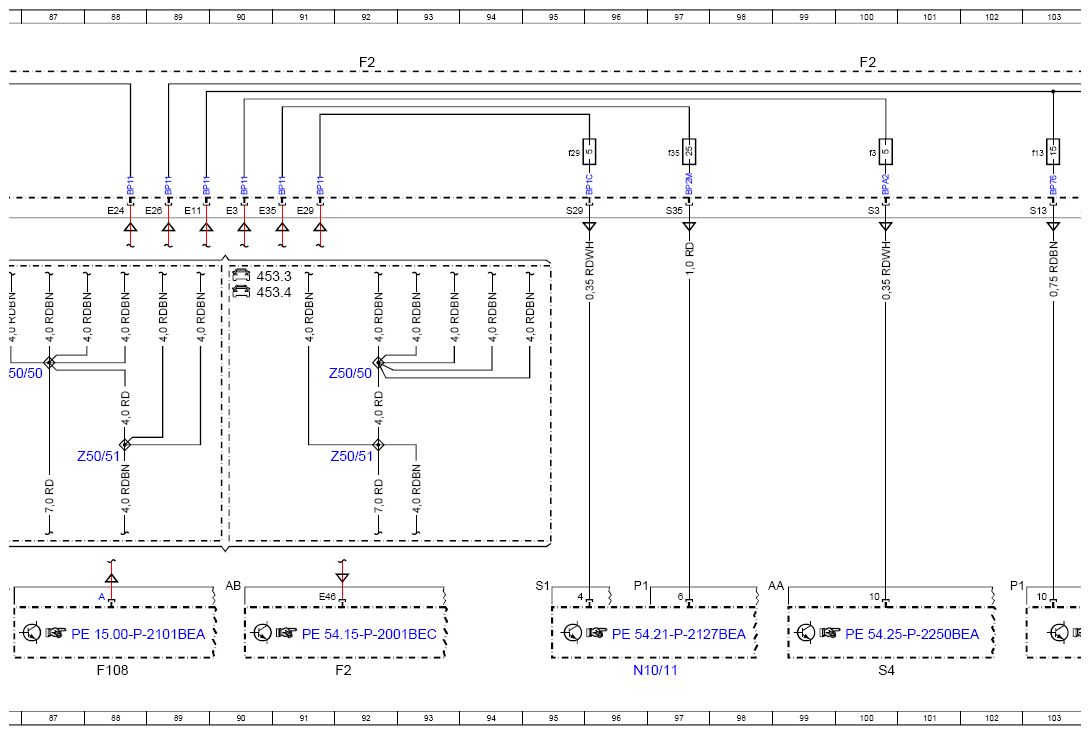

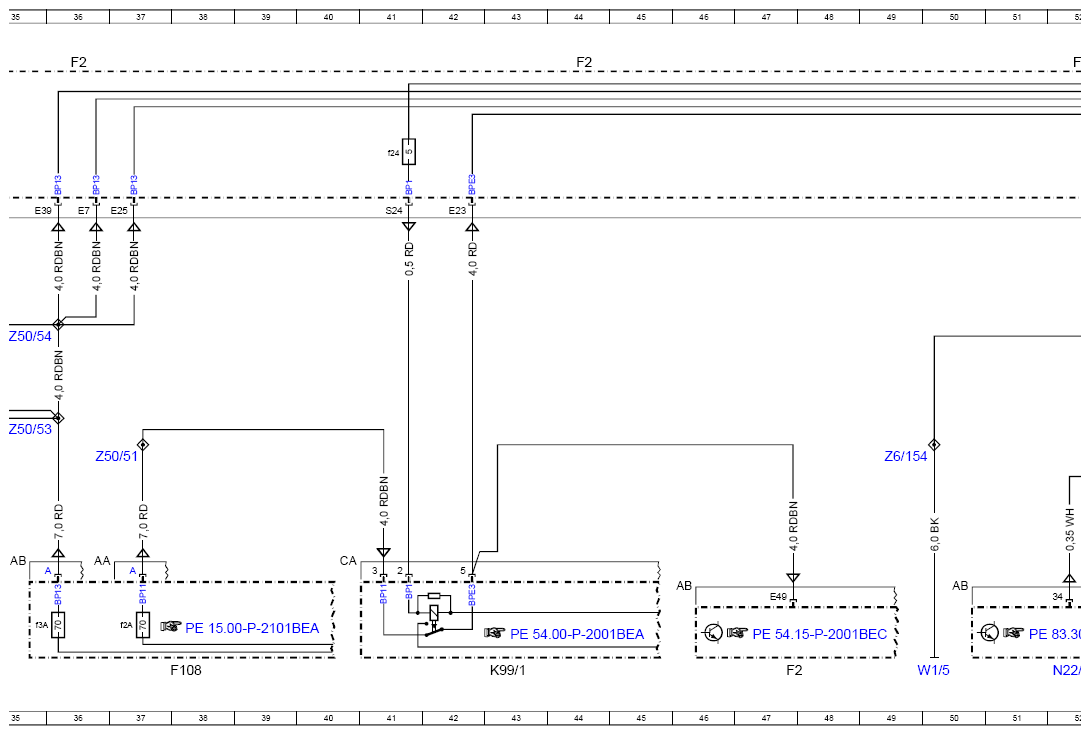

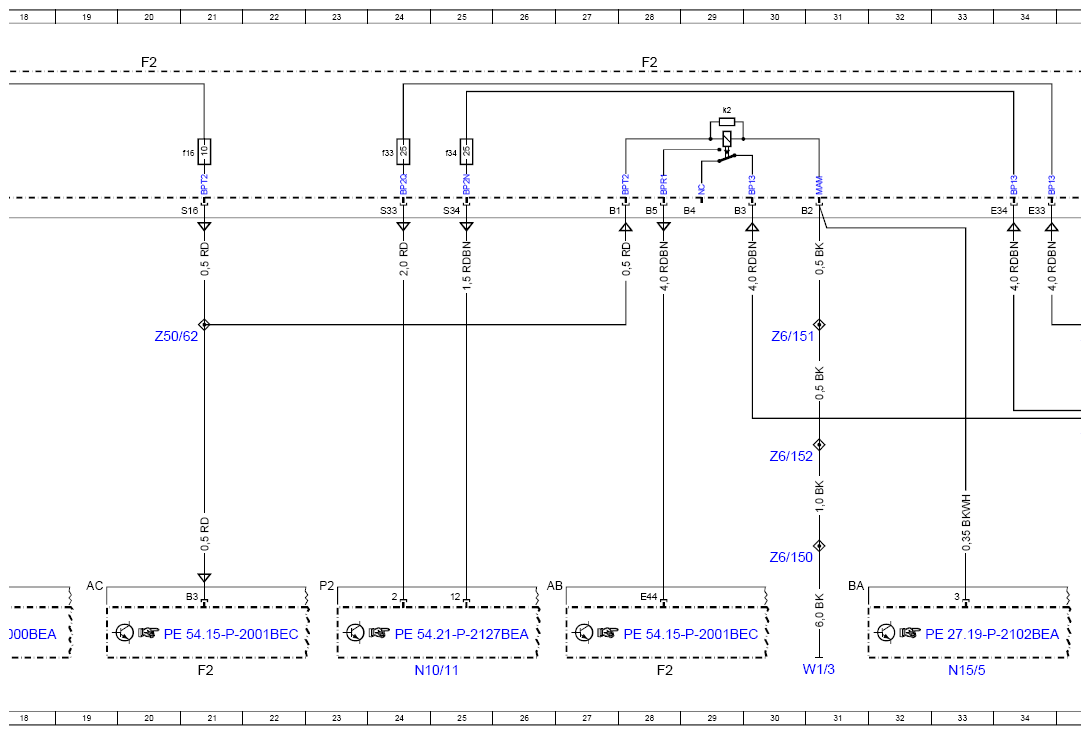

| Code: | Designation: | Position: |
|---|---|---|
| AO | Use of wiring diagrams | 283L |
| A1 | Instrument cluster | 79L |
| A15 | Additional instruments | 82L |
| A2 | Radio | 129L |
| A2 | Radio | 156L |
| A2 | Radio | 160L |
| A40/11 | Multifunction camera | 248L |
| A40/3 | smart radio multimedia navigator | 133L |
| A45/1 | Steering wheel clock spring contact | 241L |
| A50/5 | Card reader | 111L |
| A50/6 | Windshield reader system access electronic key box | 112L |
| A67 | Inside rearview mirror | 222L |
| A67 | Inside rearview mirror | 226L |
| A89 | Controller unit for distance warning function with radar sensor | 232L |
| A90/5 | Multimedia connection unit | 123L |
| Code 220 | Rear parking assist | 243F |
| Code 238 | ACTIVE LANE KEEPING ASSIST | 247F |
| Code 252 | Collision warning system (FCW) | 228F |
| Code 460 | Canada version | 224G |
| Code 494 | USA version | 224H |
| Code 535 | Smart Media System | 131G |
| Code 535 | Smart Media System | 125H |
| Code 535 | Smart Media System | 121H |
| Code 535 | Smart Media System | 143G |
| Code 537 | Smart Audio System | 125G |
| Code 537 | Smart Audio System | 158F |
| Code 537 | Smart Audio System | 143H |
| Code 537 | Smart Audio System | 158F |
| Code 583 | Power windows | 192E |
| Code 583 | Power windows | 188E |
| Code 873 | Seat heater | 249F |
| Code C08 | Audio preinstallation incl. rod antenna | 125H |
| Code C08 | Audio preinstallation incl. rod antenna | 145G |
| Code C08 | Audio preinstallation incl. rod antenna | 154G |
| Code E12 | Preinstallation for rear rack | 83E |
| Code E55 | Folding roof | 233F |
| Code 132 | Smoker set | 151G |
| Code ICPA | Standard equipment | 192E |
| Code P02 | car2go | 106E |
| Code SOUND | JBL sound system | 158F |
| Code V31 | Additional instruments | 77E |
| Code V35 | Automatically dimming inside rearview mirror | 220G |
| F1 | Power supply fuse and relay module | 269L |
| F108 | Battery clamp fuse | 38L |
| F108 | Battery clamp fuse | 88L |
| F108f2A | Electrical fuse 2A | 37K |
| F108f3A | Electrical fuse 3A | 35K |
| F2 | Vehicle interior fuse and relay module | 21L |
| F2 | Vehicle interior fuse and relay module | 28L |
| F2 | Vehicle interior fuse and relay module | 47L |
| F2 | Vehicle interior fuse and relay module | 75L |
| F2 | Vehicle interior fuse and relay module | 92L |
| F2 | Vehicle interior fuse and relay module | 4A |
| F2 | Vehicle interior fuse and relay module | 20A |
| F2 | Vehicle interior fuse and relay module | 12A |
| F2 | Vehicle interior fuse and relay module | 28A |
| F2 | Vehicle interior fuse and relay module | 36A |
| F2 | Vehicle interior fuse and relay module | 44A |
| F2 | Vehicle interior fuse and relay module | 52A |
| F2 | Vehicle interior fuse and relay module | 60A |
| F2 | Vehicle interior fuse and relay module | 68A |
| F2 | Vehicle interior fuse and relay module | 76A |
| F2 | Vehicle interior fuse and relay module | 84A |
| F2 | Vehicle interior fuse and relay module | 92A |
| F2 | Vehicle interior fuse and relay module | 100A |
| F2 | Vehicle interior fuse and relay module | 108A |
| F2 | Vehicle interior fuse and relay module | 116A |
| F2 | Vehicle interior fuse and relay module | 124A |
| F2 | Vehicle interior fuse and relay module | 132A |
| F2 | Vehicle interior fuse and relay module | 140A |
| F2 | Vehicle interior fuse and relay module | 179L |
| F2 | Vehicle interior fuse and relay module | 261L |
| F2 | Vehicle interior fuse and relay module | 148A |
| F2 | Vehicle interior fuse and relay module | 156A |
| F2 | Vehicle interior fuse and relay module | 164A |
| F2 | Vehicle interior fuse and relay module | 172A |
| F2 | Vehicle interior fuse and relay module | 180A |
| F2 | Vehicle interior fuse and relay module | 188A |
| F2 | Vehicle interior fuse and relay module | 196A |
| F2 | Vehicle interior fuse and relay module | 204A |
| F2 | Vehicle interior fuse and relay module | 220A |
| F2 | Vehicle interior fuse and relay module | 212A |
| F2 | Vehicle interior fuse and relay module | 228A |
| F2 | Vehicle interior fuse and relay module | 236A |
| F2 | Vehicle interior fuse and relay module | 244A |
| F2 | Vehicle interior fuse and relay module | 252A |
| F2 | Vehicle interior fuse and relay module | 260A |
| F2 | Vehicle interior fuse and relay module | 268A |
| F2 | Vehicle interior fuse and relay module | 276A |
| F2f1 | Fuse 1 | 64B |
| F2f10 | Fuse 10 | 105C |
| F2f11 | Fuse 11 | 104C |
| F2f12 | Fuse 12 | 103C |
| F2f13 | Fuse 13 | 103C |
| F2f14 | Fuse 14 | 192C |
| F2f15 | Fuse 15 | 17C |
| F2f16 | Fuse 16 | 21C |
| F2f17 | Fuse 17 | 10C |
| F2f18 | Fuse 18 | 5C |
| F2f19 | Fuse 19 | 276C |
| F2f2 | Fuse 2 | 182C |
| F2f20 | Fuse 20 | 240C |
| F2f21 | Fuse 21 | 202C |
| F2f22 | Fuse 22 | 213C |
| F2f23 | Fuse 23 | 58B |
| F2f24 | Fuse 24 | 41C |
| F2f25 | Fuse 25 | 67C |
| F2f26 | Fuse 26 | 129C |
| F2f27 | Fuse 27 | 164C |
| F2f28 | Fuse 28 | 152C |
| F2f29 | Fuse 29 | 95C |
| F2f3 | Fuse 3 | 100C |
| F2f30 | Fuse 30 | 171C |
| F2f31 | Fuse 31 | 162C |
| F2f32 | Fuse 32 | 155C |
| F2f33 | Fuse 33 | 24C |
| F2f34 | Fuse 34 | 25C |
| F2f35 | Fuse 35 | 97C |
| F2f36 | Fuse 36 | 160C |
| F2f37 | Fuse 37 | 159C |
| F2f38 | Fuse 38 | 157C |
| F2f39 | Fuse 39 | 84C |
| F2f4 | Fuse 4 | 186C |
| F2f49 | Fuse 49 | 260K |
| F2f5 | Fuse 5 | 165C |
| F2f6 | Fuse 6 | 79C |
| F2f7 | Fuse 7 | 71C |
| F2f8 | Fuse 8 | 67C |
| F2f9 | Fuse 9 | 69C |
| F2k1 | Heated rear window/outside mirrors relay | 268B |
| F2k2 | Front power window relay | 29B |
| H2 | Fanfare horns | 171L |
| K99/1 | Air conditioning blower motor power supply relay | 43L |
| L11 | Transponder coil | 11L |
| LHD | Left-hand drive vehicle | 193F |
| M2 | Blower motor | 58L |
| N10/10 | Center SAM control unit | 2L |
| N10/10 | Center SAM control unit | 64L |
| N10/10 | Center SAM control unit | 104L |
| N10/10 | Center SAM control unit | 165L |
| N10/10 | Center SAM control unit | 202L |
| N10/10 | Center SAM control unit | 209L |
| N10/10 | Center SAM control unit | 273L |
| N10/11 | Driver SAM control unit | 24L |
| N10/11 | Driver SAM control unit | 68L |
| N10/11 | Driver SAM control unit | 96L |
| N10/11 | Driver SAM control unit | 206L |

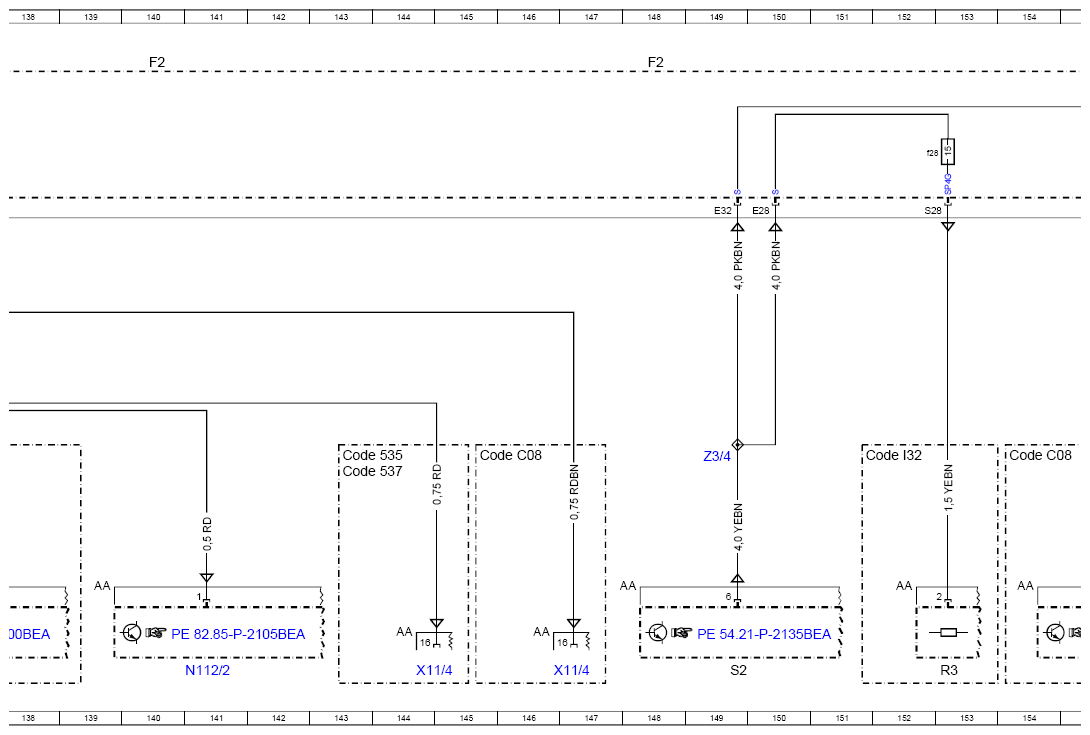

| N112/2 | Telematics services communication module | 141L |
| N112/3 | Windshield reading system control unit | 108L |
| N15/5 | Electronic selector lever module control unit | 33L |
| N15/5 | Electronic selector lever module control unit | 213L |
| N2/10 | Supplemental restraint system control unit | 186L |
| N22/1 | Climate control unit | 52L |
| N24 | Multimedia operating unit | 137L |
| N24/5 | Powerline gateway control unit | 115L |
| N30/4 | Electronic Stability Program control unit | 13L |
| N49 | Steering wheel angle sensor | 17L |
| N62 | Parking system control unit | 245L |
| N68 | Electrical power steering control unit | 182L |
| N70/1 | Sliding roof control unit | 235L |

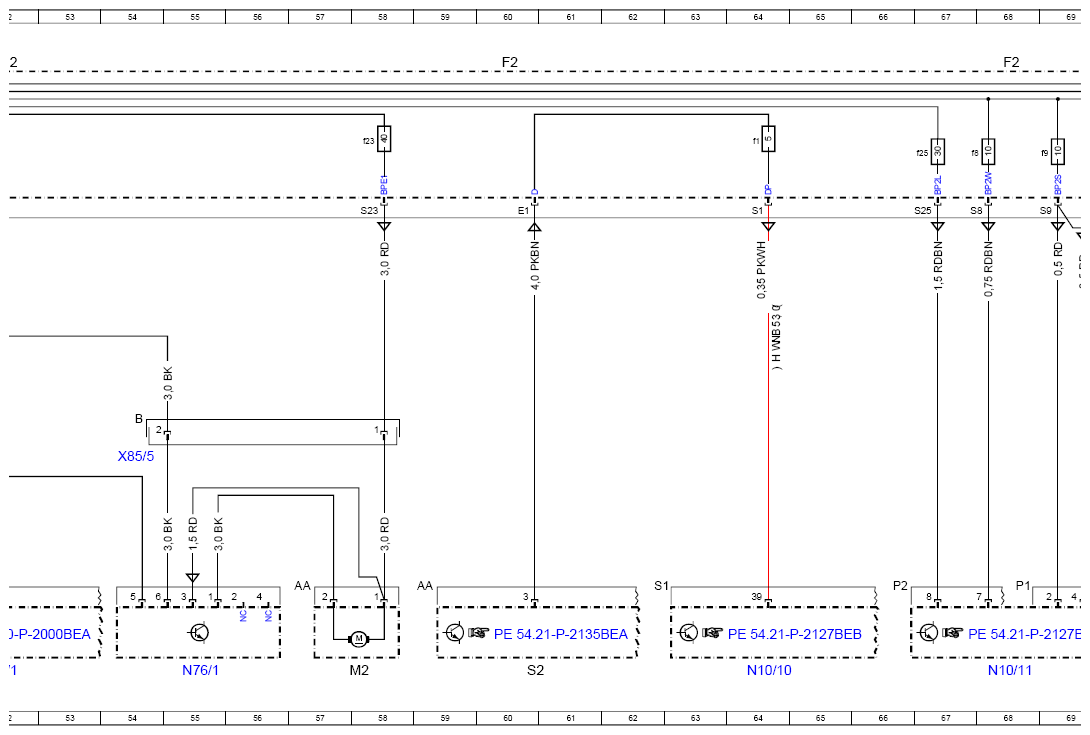

| N76/1 | Blower regulator | 55L |
| N93/1 | Audio gateway control unit | 119L |
| N93/2 | Distance warning function gateway | 229L |

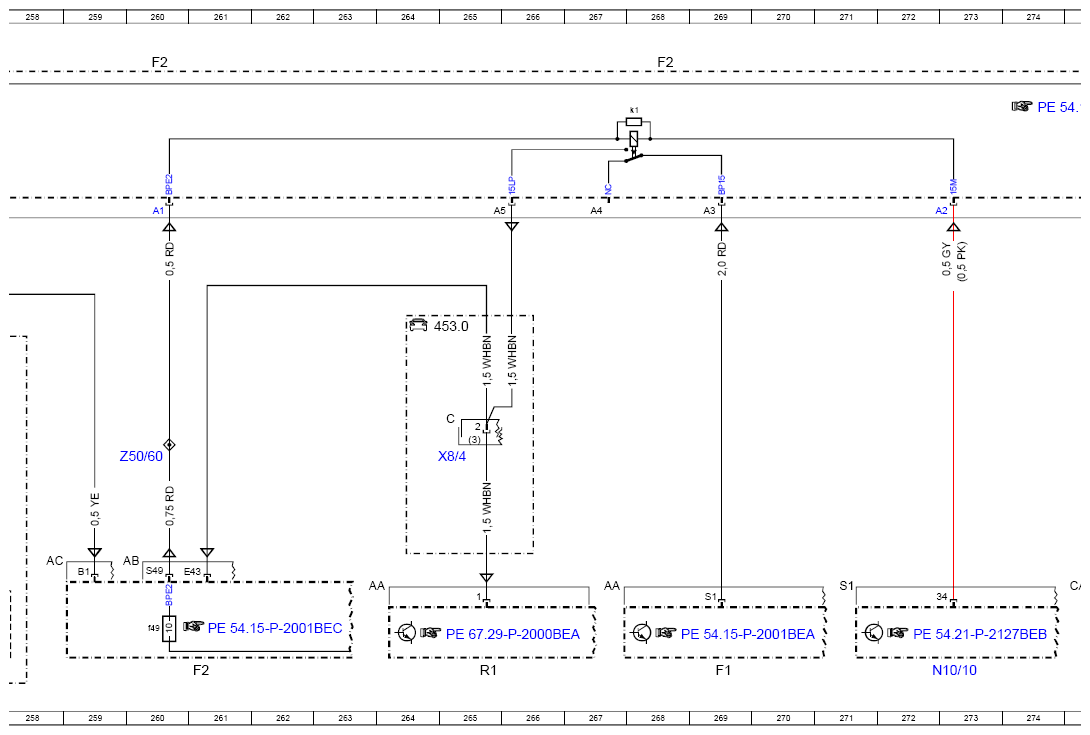

| R1 | Rear window heater | 265L |
| R3 | Front cigarette lighter with ashtray illumination | 153L |
| RHD | Right-hand drive vehicle | 193F |
| S2 | Ignition lock | 60L |
| S2 | Ignition lock | 149L |
| S2 | Ignition lock | 175L |
| S20/1 | Power window switch group, driver side | 194L |
| S20/1 | Power window switch group, driver side | 190L |
| S21/2 | Passenger-side power window switch | 198L |
| S4 | Combination switch | 72L |
| S4 | Combination switch | 100L |
| S4 | Combination switch | 169L |
| S4/4 | Windshield wiper system switch | 217L |
| S50 | Outside mirror adjustment switch | 5L |
| S9/1 | Stop lamp switch | 8L |
| S9/1 | Stop lamp switch | 276L |
| S96 | Lane Keeping Assist button | 238L |
| W1/3 | Left cockpit ground point | 31L |
| W1/5 | Right cockpit ground point | 50L |

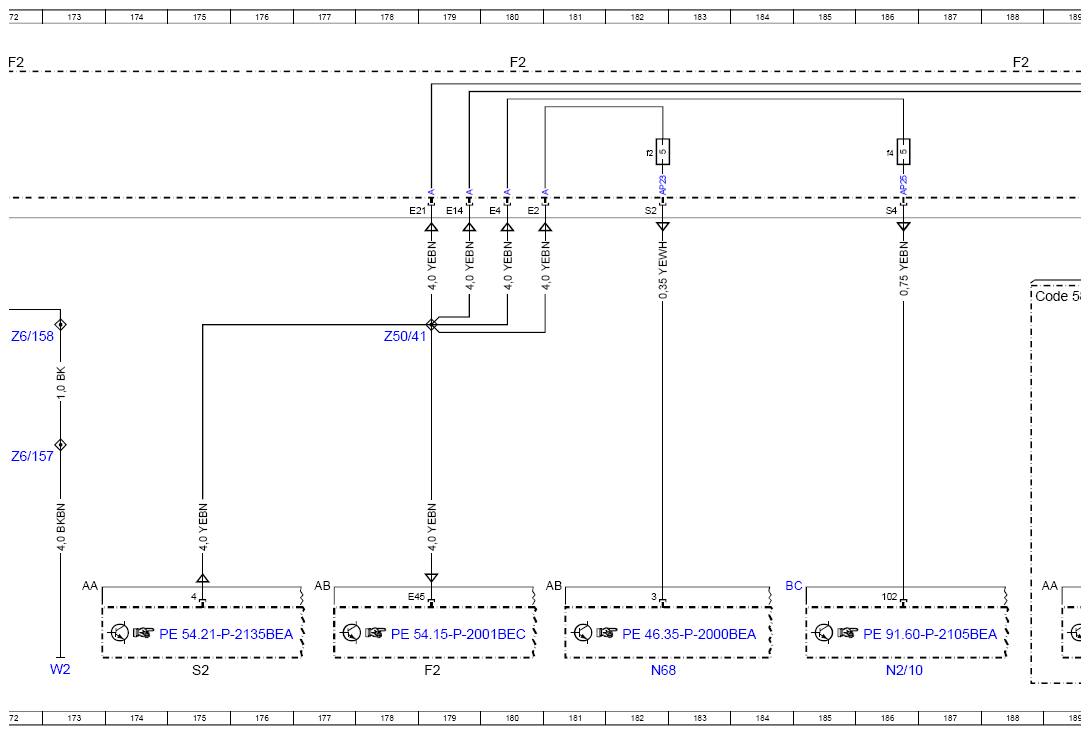

| W2 | Right front ground point | 173L |
| X11/4 | Diagnostic connector | 144L |
| X11/4 | Diagnostic connector | 147L |
| XI12/3 | Main wiring harness/Car2Go wiring harness electrical connector | 108G |
| XI12/4 | Main wiring harness/windshield reader system wiring harness electrical connector | 112H |
| X133/2 | Sliding roof electrical connector | 234H |
| X31/3 | Dome lamp electrical connector | 223G |
| X31/3 | Dome lamp electrical connector | 248H |
| X35/1 | Left front door electrical connector | 5H |
| X35/1 | Left front door electrical connector | 190H |
| X35/1 | Left front door electrical connector | 194H |
| X35/1 | Left front door electrical connector | 197H |
| X35/2 | Right front door electrical connector | 197H |
| X35/2 | Right front door electrical connector | 194H |
| X35/65 | Vehicle interior/front crossmember electrical connector | 232H |
| X55/1 | Right rear seat connector block | 252H |
| X55/2 | Left rear seat connector block | 250H |
| X55/3 | Driver seat connector block | 255H |
| X55/4 | Front passenger seat connector block | 257H |
| X58/10 | Rear luggage carrier electrical connector | 84L |
| X8/4 | Trunk lid electrical connector | 265H |
| X85/5 | Cockpit/air conditioning electrical connector | 54H |
| Z28/19 | Circuit 15R connector sleeve | 161H |
| Z3/4 | Tml. 15 connector sleeve | 149G |
| Z50/41 | Voltage supply connector sleeve | 178F |
| Z50/43 | Circuit 15 (fused) connector sleeve | 240F |
| Z50/44 | Circuit 15 (fused) connector sleeve | 253L |
| Z50/46 | Circuit 15 (fused) connector sleeve | 202F |
| Z50/48 | Circuit 15 (fused) connector sleeve | 213F |
| Z50/49 | Circuit 30 (fused) connector sleeve | 128G |
| Z50/49z2 | Circuit 30 (fused) connector sleeve | 108H |
| Z50/50 | Circuit 30 (fused) connector sleeve | 92F |
| Z50/50 | Circuit 30 (fused) connector sleeve | 87F |
| Z50/51 | Circuit 30 (fused) connector sleeve | 37G |
| Z50/51 | Circuit 30 (fused) connector sleeve | 88G |
| Z50/51 | Circuit 30 (fused) connector sleeve | 92G |
| Z50/53 | Circuit 30 (fused) connector sleeve | 35G |
| Z50/54 | Circuit 30 (fused) connector sleeve | 35F |
| Z50/57 | Circuit 30 (fused) connector sleeve | 75G |
| Z50/60 | Electric vehicle circuit 30 connector sleeve | 260G |
| Z50/62 | Circuit 30 (fused) connector sleeve | 20F |
| Z50/64 | Circuit 30 (fused) connector sleeve | 10E |
| Z6/150 | Ground connection connector sleeve | 30J |
| Z6/151 | Ground connection connector sleeve | 30F |
| Z6/152 | Ground connection connector sleeve | 30G |
| Z6/154 | Ground connection connector sleeve | 49G |
| Z6/157 | Ground connection connector sleeve | 172G |
| Z6/158 | Ground connection connector sleeve | 172F |
