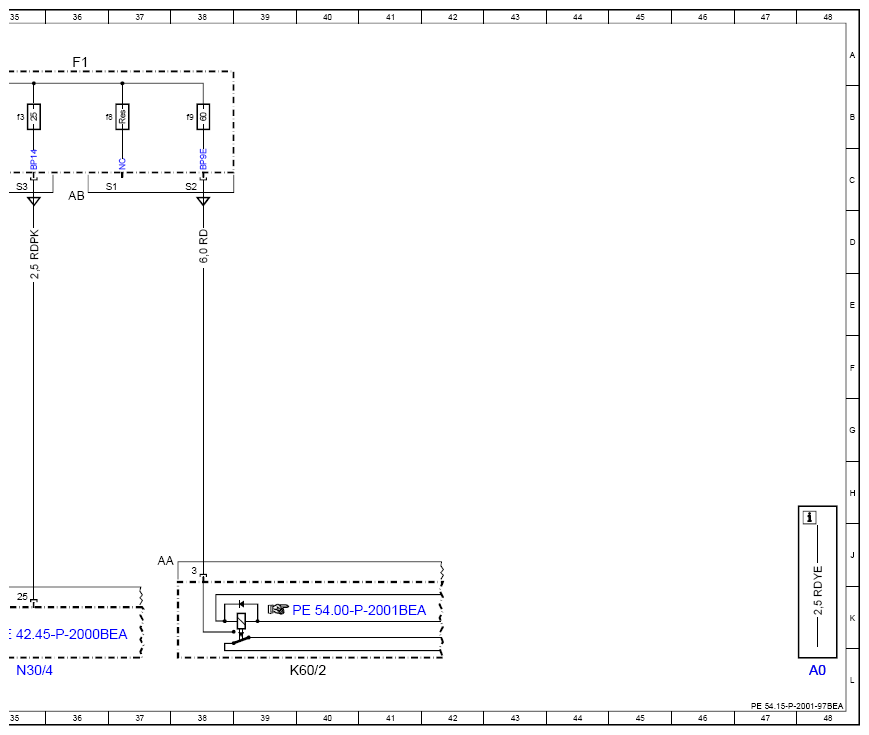

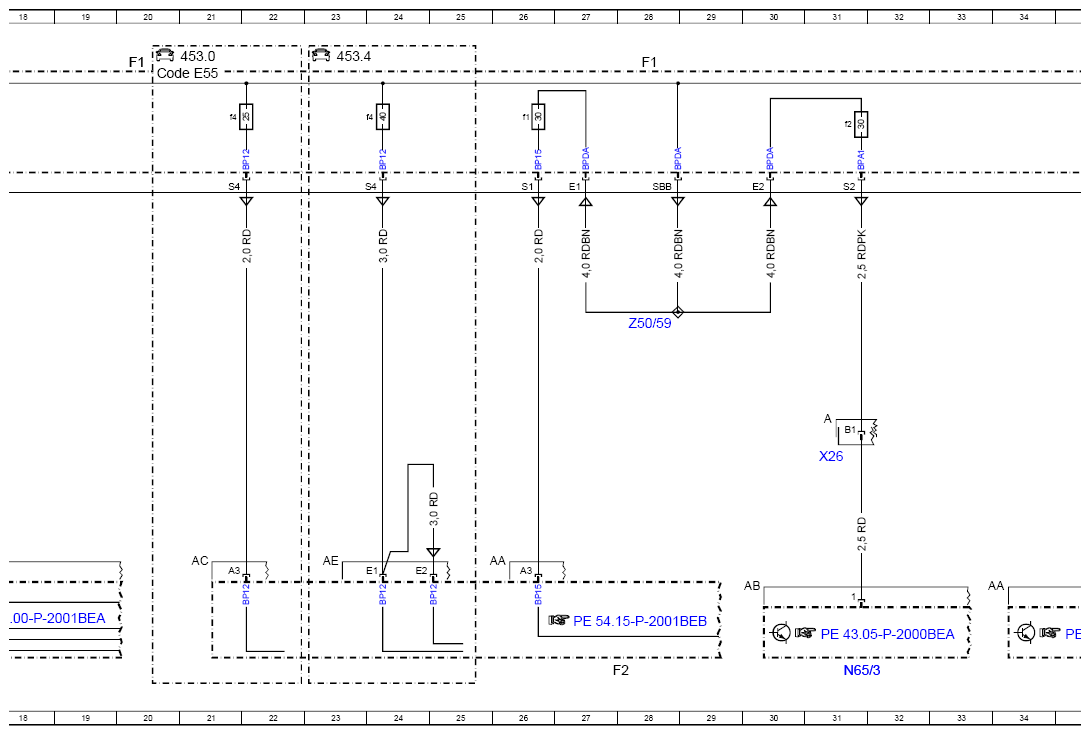

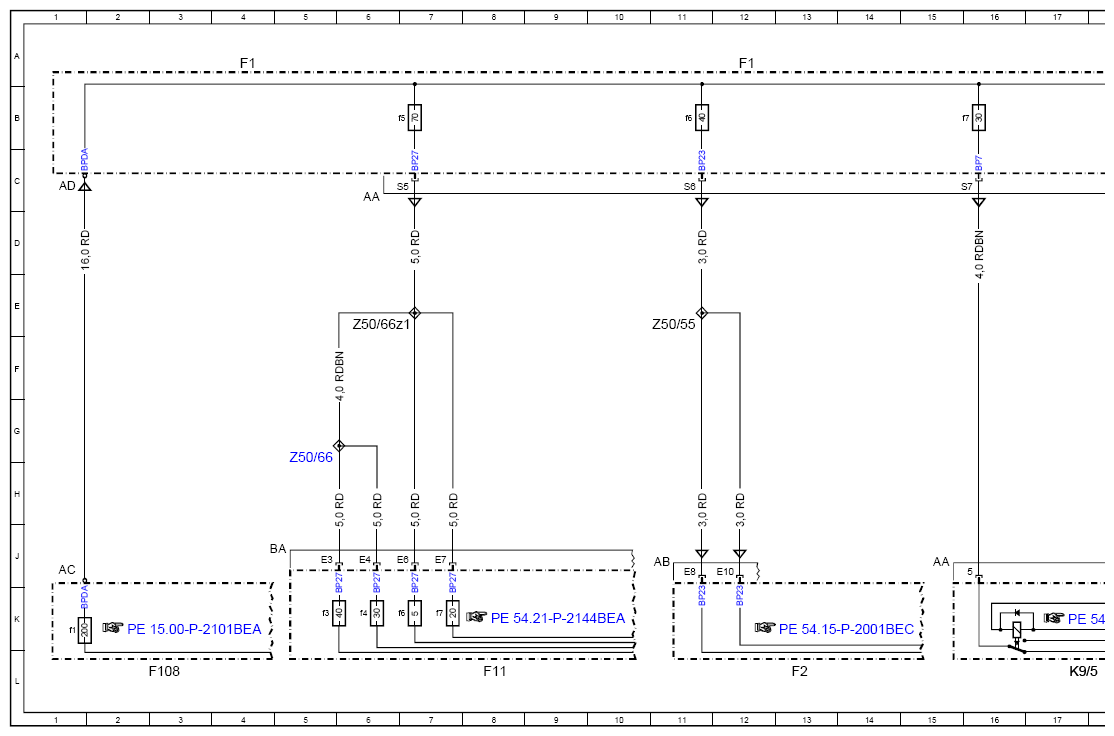

Wiring Diagram For Fuse And Relay Module - PE54.15-P-2001-97BEA
MODEL 453.091/391/491 up to model year 2020 F1
| Code: | Designation: | Position: |
|---|---|---|
| AO | Use of wiring diagrams | 48L |
| Code E55 | Folding roof | 20A |
| F1 | Power supply fuse and relay module | 4A |
| F1 | Power supply fuse and relay module | 12A |
| F1 | Power supply fuse and relay module | 20A |
| F1 | Power supply fuse and relay module | 28A |
| F1 | Power supply fuse and relay module | 36A |
| F108 | Battery clamp fuse | 3L |
| F108f1 | Fuse 1 | 1K |
| F11 | Combustion engine fuse and relay module | 8L |
| F11f3 | Fuse 3 | 5K |
| F11f4 | Fuse 4 | 6K |
| F11f6 | Fuse 6 | 6K |
| F11f7 | Fuse 7 | 7K |
| F1f1 | Fuse 1 | 26B |
| F1f2 | Fuse 2 | 31B |
| F1f3 | Fuse 3 | 35B |
| F1f4 | Fuse 4 | 21B |
| F1f4 | Fuse 4 | 23B |
| F1f5 | Fuse 5 | 6B |
| F1f6 | Fuse 6 | 11B |
| F1f7 | Fuse 7 | 15B |
| F1f8 | Fuse 8 | 37B |
| F1f9 | Fuse 9 | 38B |
| F2 | Vehicle interior fuse and relay module | 13L |
| F2 | Vehicle interior fuse and relay module | 27L |
| K60/2 | High-voltage battery heater relay | 40L |
| K9/5 | Fan relay | 17L |
| N30/4 | Electronic Stability Program control unit | 35L |
| N65/3 | Brake booster vacuum pump control unit | 31L |
| X26 | Vehicle interior/engine wiring harness electrical connector | 31H |
| Z50/55 | Electric vehicle circuit 30 connector sleeve, vehicle interior | 11E |
| Z50/59 | Circuit 30 (fused) connector sleeve | 28E |
| Z50/66 | Circuit 30 (fused) connector sleeve | 5G |
| Z50/66z1 | Circuit 30 (fused) connector sleeve | 6E |
