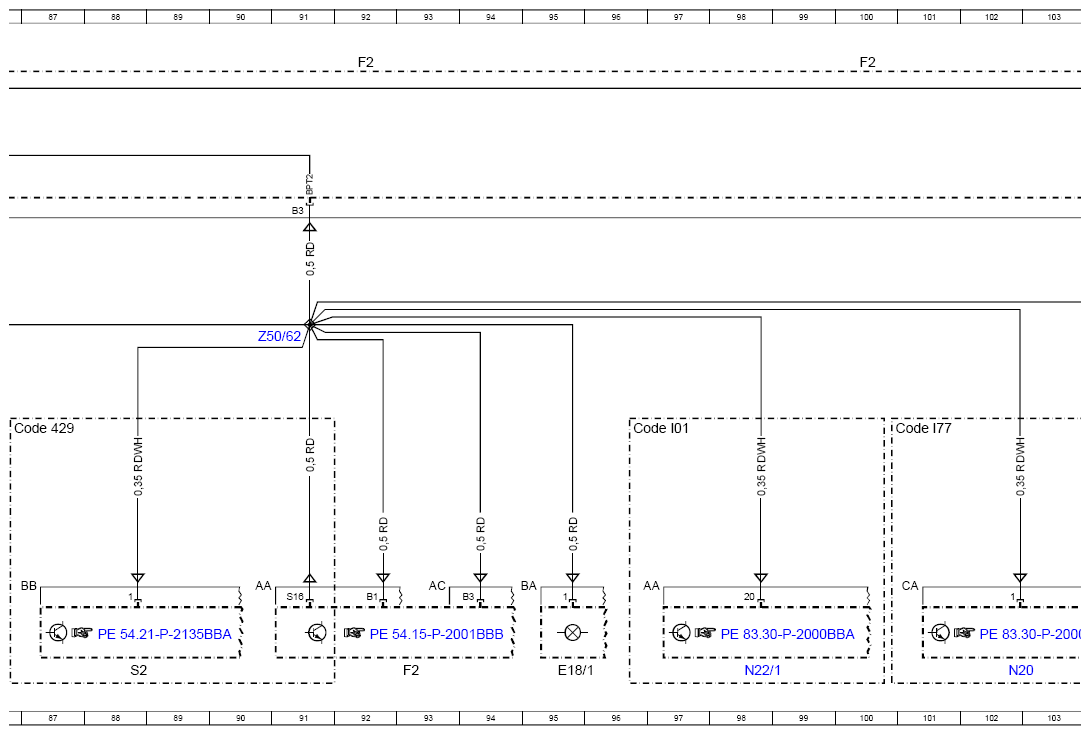

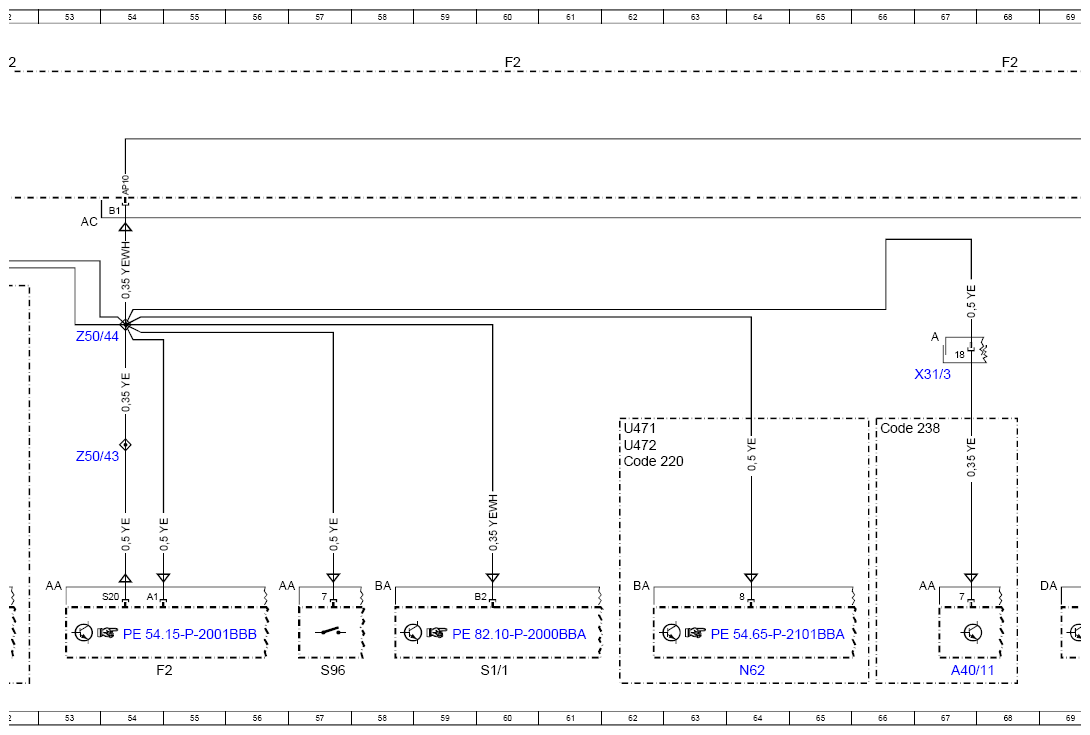

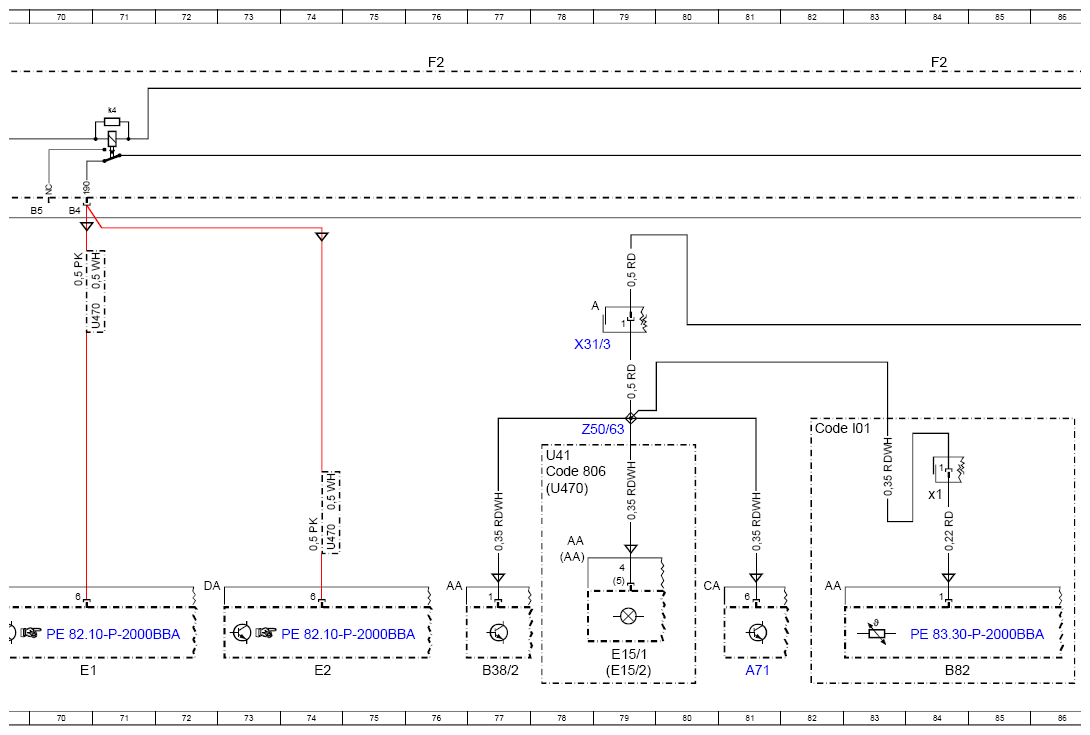

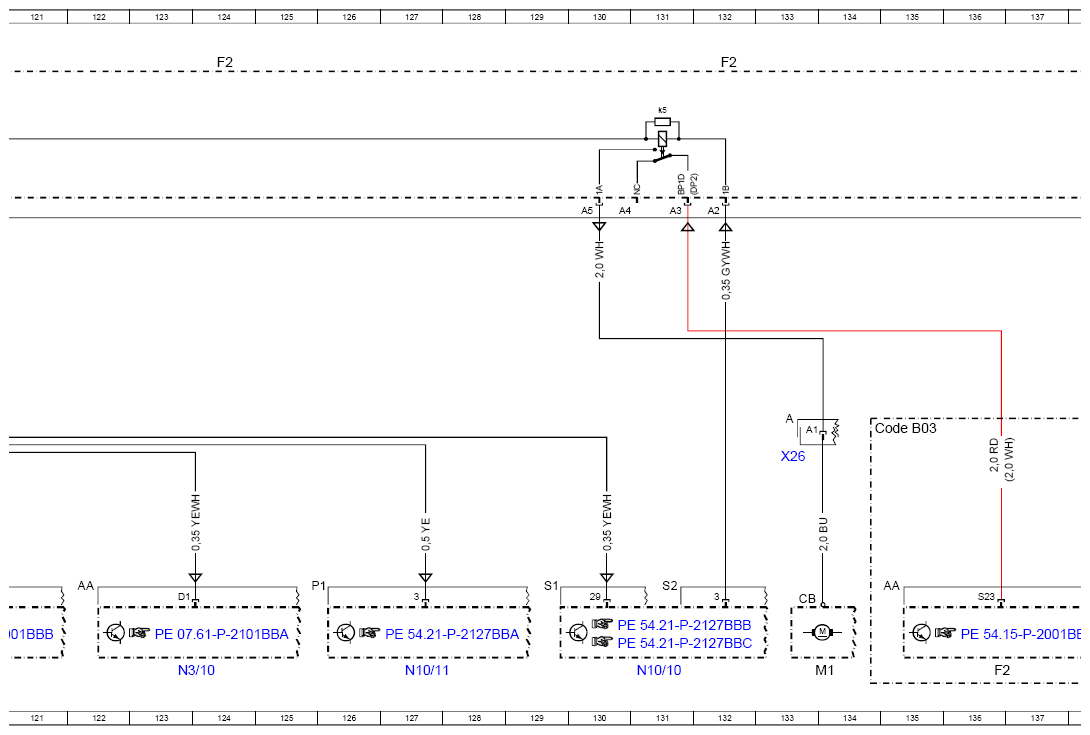

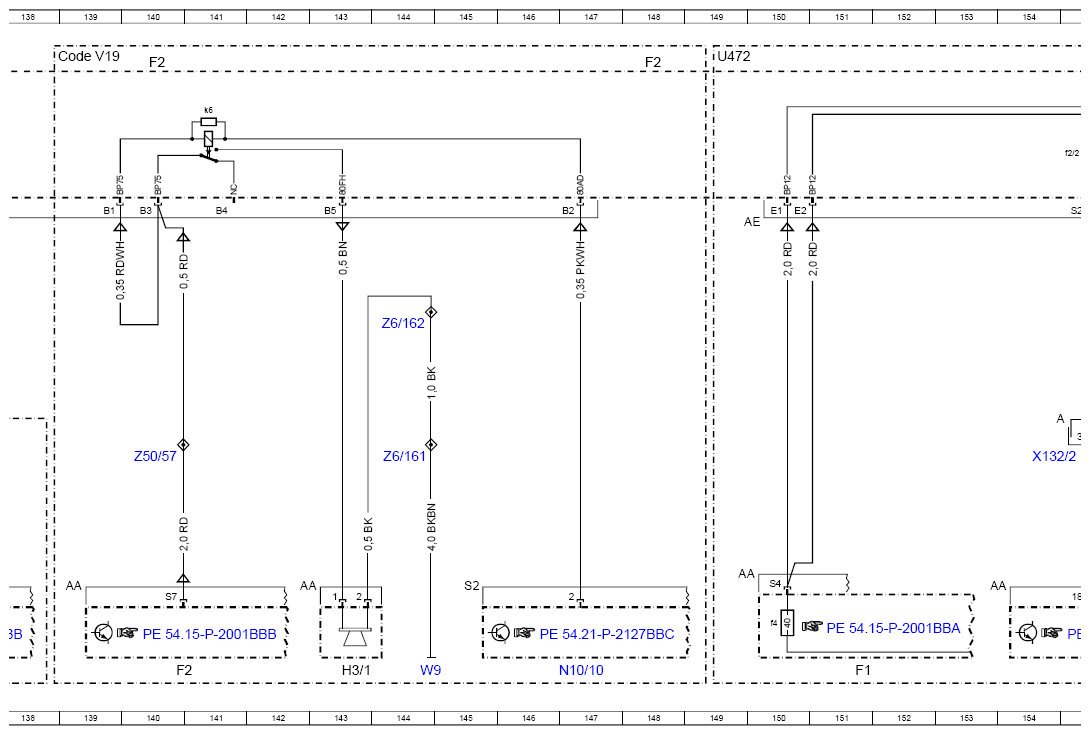

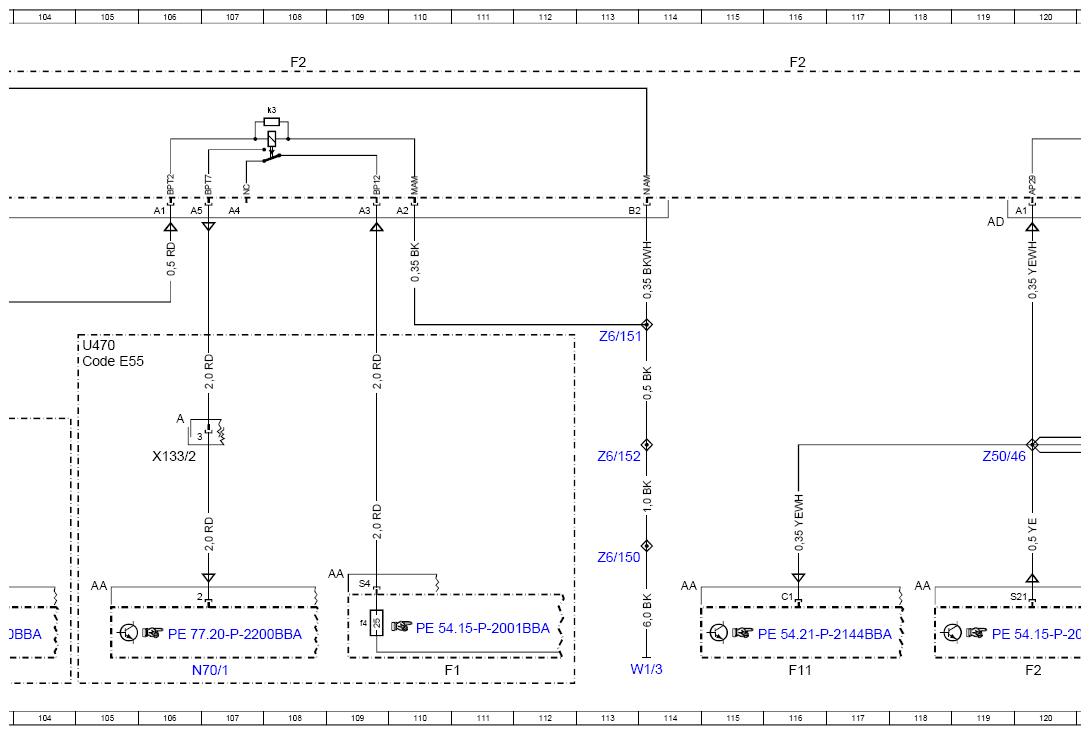

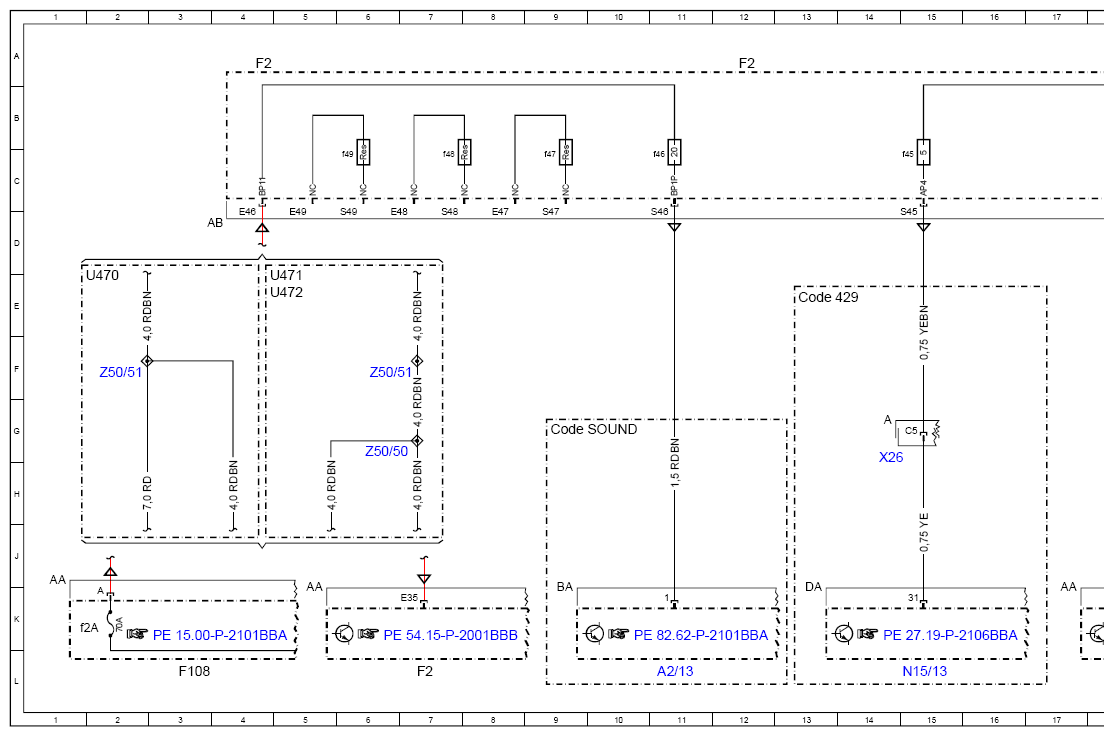

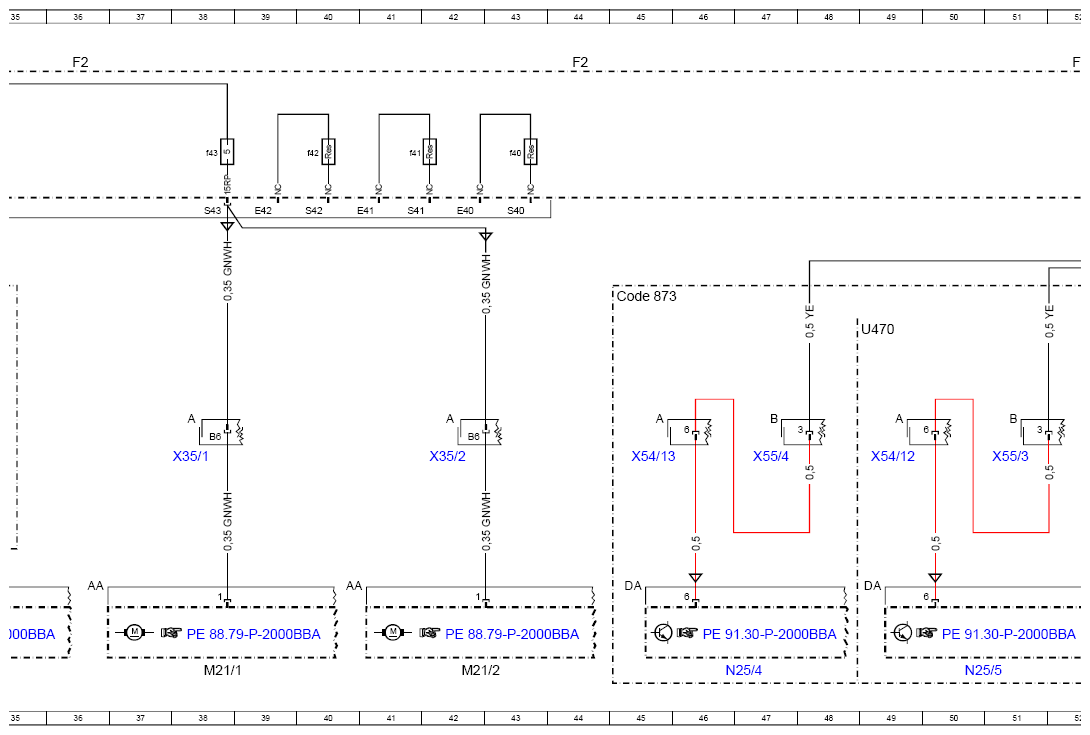

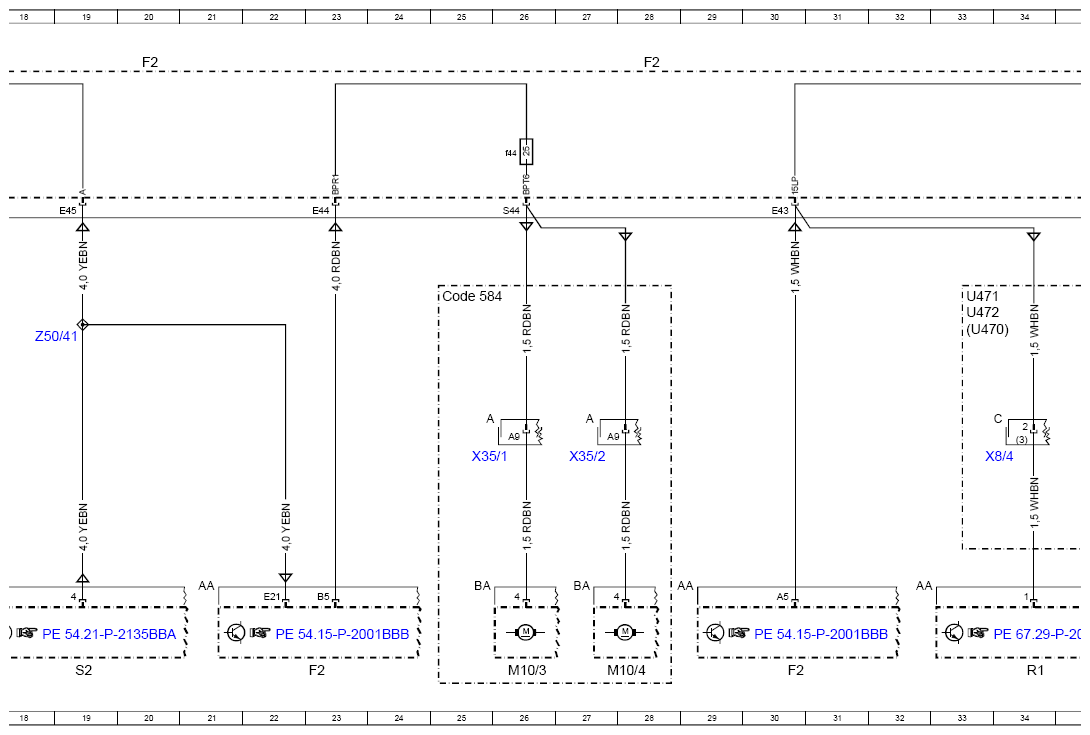

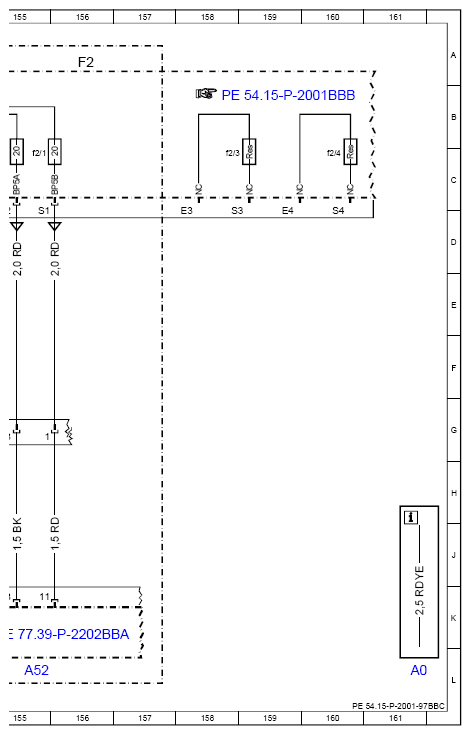

Wiring Diagram For Fuse And Relay Module - PE54.15-P-2001-97BBC
MODEL 453.0 (except 453.091), 453.3 (except 453.391), 453.4 (except 453.491) up to model year 2020 F2 Connector AB to AE
| Code: | Designation: | Position: |
|---|---|---|
| AO | Use of wiring diagrams | 161L |
| A2/13 | Sound system amplifier control unit | 11L |
| A40/11 | Multifunction camera | 67L |
| A52 | Soft top control drive unit | 155L |
| A71 | Front passenger airbag warning indicator | 81L |
| B38/2 | Rain/light sensor | 77L |
| B82 | Vehicle interior humidity and temperature sensor | 84L |
| B82x1 | Vehicle interior humidity and temperature sensor electrical connector | 84H |
| Code 220 | Rear parking assist | 62H |
| Code 238 | ACTIVE LANE KEEPING ASSIST | 66G |
| Code 429 | twinamic | 13E |
| Code 429 | twinamic | 86G |
| Code 584 | Power windows with convenience feature and reversing function | 25E |
| Code 806 | Model year 2016 | 78H |
| Code 873 | Seat heater | 45E |
| Code B03 | Direct starting | 134G |
| Code E55 | Folding roof | 105F |
| Code 101 | Air conditioning | 82G |
| Code 101 | Air conditioning | 96G |
| Code 177 | Manual air conditioning | 100G |
| Code SOUND | JBL sound system | 9G |
| Code V19 | Anti-theft alarm system | 138A |
| E1 | Left front lamp unit | 70L |
| E15/1 | Front dome lamp with reading lamps | 79L |
| E15/2 | Front dome lamp | 79L |
| E18/1 | Load compartment lamp | 95L |
| E2 | Right front lamp unit | 74L |
| F1 | Power supply fuse and relay module | 110L |
| F1 | Power supply fuse and relay module | 151L |
| F108 | Battery clamp fuse | 3L |
| F108f2A | Electrical fuse 2A | 2K |
| F11 | Combustion engine fuse and relay module | 116L |
| F1f4 | Fuse 4 | 109K |
| F1f4 | Fuse 4 | 150K |
| F2 | Vehicle interior fuse and relay module | 7L |
| F2 | Vehicle interior fuse and relay module | 23L |
| F2 | Vehicle interior fuse and relay module | 30L |
| F2 | Vehicle interior fuse and relay module | 54L |
| F2 | Vehicle interior fuse and relay module | 4A |
| F2 | Vehicle interior fuse and relay module | 12A |
| F2 | Vehicle interior fuse and relay module | 20A |
| F2 | Vehicle interior fuse and relay module | 28A |
| F2 | Vehicle interior fuse and relay module | 36A |
| F2 | Vehicle interior fuse and relay module | 44A |
| F2 | Vehicle interior fuse and relay module | 52A |
| F2 | Vehicle interior fuse and relay module | 60A |
| F2 | Vehicle interior fuse and relay module | 68A |
| F2 | Vehicle interior fuse and relay module | 76A |
| F2 | Vehicle interior fuse and relay module | 93L |
| F2 | Vehicle interior fuse and relay module | 120L |
| F2 | Vehicle interior fuse and relay module | 136L |
| F2 | Vehicle interior fuse and relay module | 140L |
| F2 | Vehicle interior fuse and relay module | 132A |
| F2 | Vehicle interior fuse and relay module | 84A |
| F2 | Vehicle interior fuse and relay module | 92A |
| F2 | Vehicle interior fuse and relay module | 100A |
| F2 | Vehicle interior fuse and relay module | 108A |
| F2 | Vehicle interior fuse and relay module | 116A |
| F2 | Vehicle interior fuse and relay module | 124A |
| F2 | Vehicle interior fuse and relay module | 140A |
| F2 | Vehicle interior fuse and relay module | 148A |
| F2 | Vehicle interior fuse and relay module | 156A |
| F2f2/1 | Fuse 1 | 155C |
| F2f2/2 | Fuse 2 | 155C |
| F2f2/3 | Fuse 3 | 158C |
| F2f2/4 | Fuse 4 | 160C |
| F2f40 | Fuse 40 | 43C |
| F2f41 | Fuse 41 | 41C |
| F2f42 | Fuse 42 | 40C |
| F2f43 | Fuse 43 | 38C |
| F2f44 | Fuse 44 | 26C |
| F2f45 | Fuse 45 | 15C |
| F2f46 | Fuse 46 | 11C |
| F2f47 | Fuse 47 | 9C |
| F2f48 | Fuse 48 | 7C |
| F2f49 | Fuse 49 | 6C |
| F2k3 | Sliding roof relay | 108B |
| F2k4 | Front headlamps relay | 71B |
| F2k5 | Starter relay | 131B |
| F2k6 | Fanfare horn relay | 141B |
| H3/1 | Alarm siren | 143L |
| M1 | Starter | 134L |
| M10/3 | Left front power window motor | 26L |
| M10/4 | Right front power window motor | 28L |
| M21/1 | Left electrically adjustable and heated outside mirror | 38L |
| M21/2 | Right electrically adjustable and heated outside mirror | 42L |
| N10/10 | Center SAM control unit | 131L |
| N10/10 | Center SAM control unit | 147L |
| N10/11 | Driver SAM control unit | 127L |
| N15/13 | Double clutch transmission control unit | 15L |
| N20 | Climate control operating unit | 102L |
| N22/1 | Climate control unit | 98L |
| N25/4 | Front passenger seat heater control unit | 47L |
| N25/5 | Driver seat heater control unit | 50L |
| N3/10 | ME-SFI [ME] control unit | 123L |
| N62 | Parking system control unit | 64L |
| N70/1 | Sliding roof control unit | 106L |
| R1 | Rear window heater | 34L |
| S1/1 | Electric headlamp range adjustment selector wheel | 60L |
| S2 | Ignition lock | 19L |
| S2 | Ignition lock | 88L |
| S96 | Lane Keeping Assist button | 57L |
| U41 | Valid for special equipment (Highline; Passion, Prime, Proxy, Brabus Edition #1) | 78G |
| U470 | Valid for model 453.0 | 78H |
| U470 | Valid for model 453.0 | 74J |
| U470 | Valid for model 453.0 | 2E |
| U470 | Valid for model 453.0 | 33E |
| U470 | Valid for model 453.0 | 49E |
| U470 | Valid for model 453.0 | 71E |
| U470 | Valid for model 453.0 | 105F |
| U471 | Valid for model 453.3 | 62G |
| U471 | Valid for model 453.3 | 4E |
| U471 | Valid for model 453.3 | 33E |
| U472 | Valid for model 453.4 | 62G |
| U472 | Valid for model 453.4 | 4E |
| U472 | Valid for model 453.4 | 33E |
| U472 | Valid for model 453.4 | 149A |
| W1/3 | Left cockpit ground point | 114L |
| W9 | Left front ground point (at lamp unit) | 144L |
| X132/2 | Soft top electrical connector | 154H |
| X133/2 | Sliding roof electrical connector | 106H |
| X26 | Vehicle interior/engine wiring harness electrical connector | 14H |
| X26 | Vehicle interior/engine wiring harness electrical connector | 133H |
| X31/3 | Dome lamp electrical connector | 67F |
| X31/3 | Dome lamp electrical connector | 79F |
| X35/1 | Left front door electrical connector | 25H |
| X35/1 | Left front door electrical connector | 38H |
| X35/2 | Right front door electrical connector | 27H |
| X35/2 | Right front door electrical connector | 42H |
| X54/12 | Front seat heater electrical connector, driver | 49H |
| X54/13 | Front seat heater electrical connector, front passenger | 45H |
| X55/3 | Driver seat connector block | 51H |
| X55/4 | Front passenger seat connector block | 47H |
| X8/4 | Trunk lid electrical connector | 34H |
| Z50/41 | Voltage supply connector sleeve | 19F |
| Z50/43 | Circuit 15 (fused) connector sleeve | 53G |
| Z50/44 | Circuit 15 (fused) connector sleeve | 53F |
| Z50/46 | Circuit 15 (fused) connector sleeve | 119G |
| Z50/50 | Circuit 30 (fused) connector sleeve | 6G |
| Z50/51 | Circuit 30 (fused) connector sleeve | 2F |
| Z50/51 | Circuit 30 (fused) connector sleeve | 6F |
| Z50/57 | Circuit 30 (fused) connector sleeve | 140G |
| Z50/62 | Circuit 30 (fused) connector sleeve | 91F |
| Z50/63 | Circuit 30 (fused) connector sleeve | 79G |
| Z6/150 | Ground connection connector sleeve | 113J |
| Z6/151 | Ground connection connector sleeve | 113F |
| Z6/152 | Ground connection connector sleeve | 113G |
| Z6/161 | Ground connection connector sleeve | 144G |
| Z6/162 | Ground connection connector sleeve | 144E |
