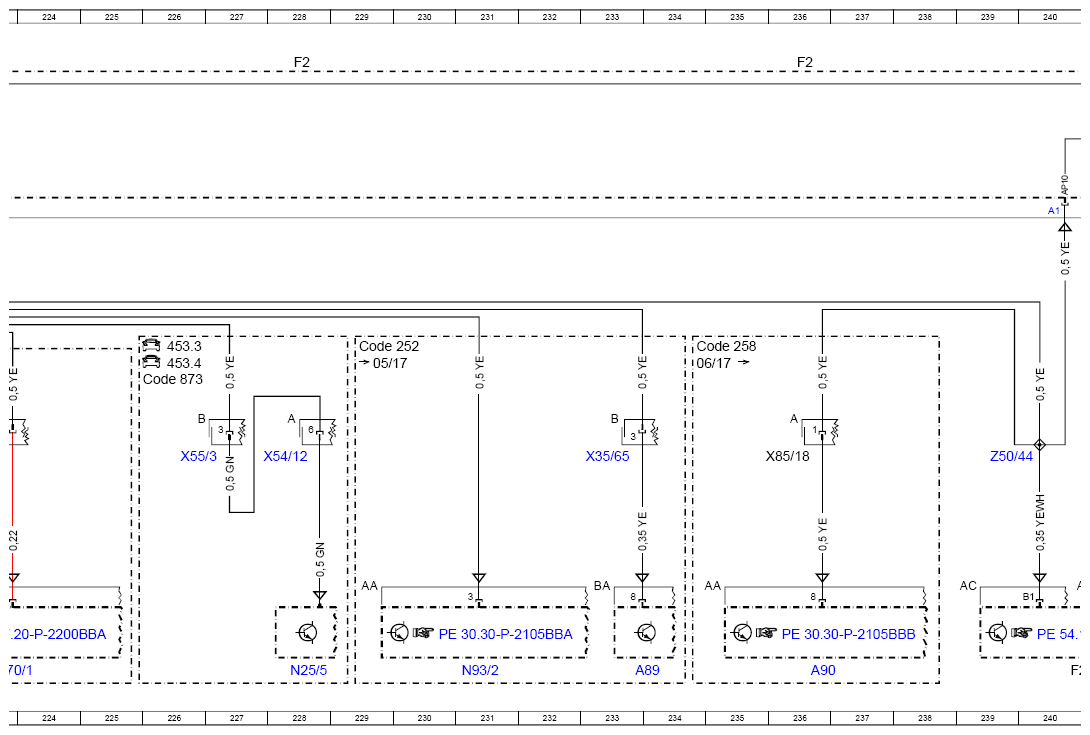

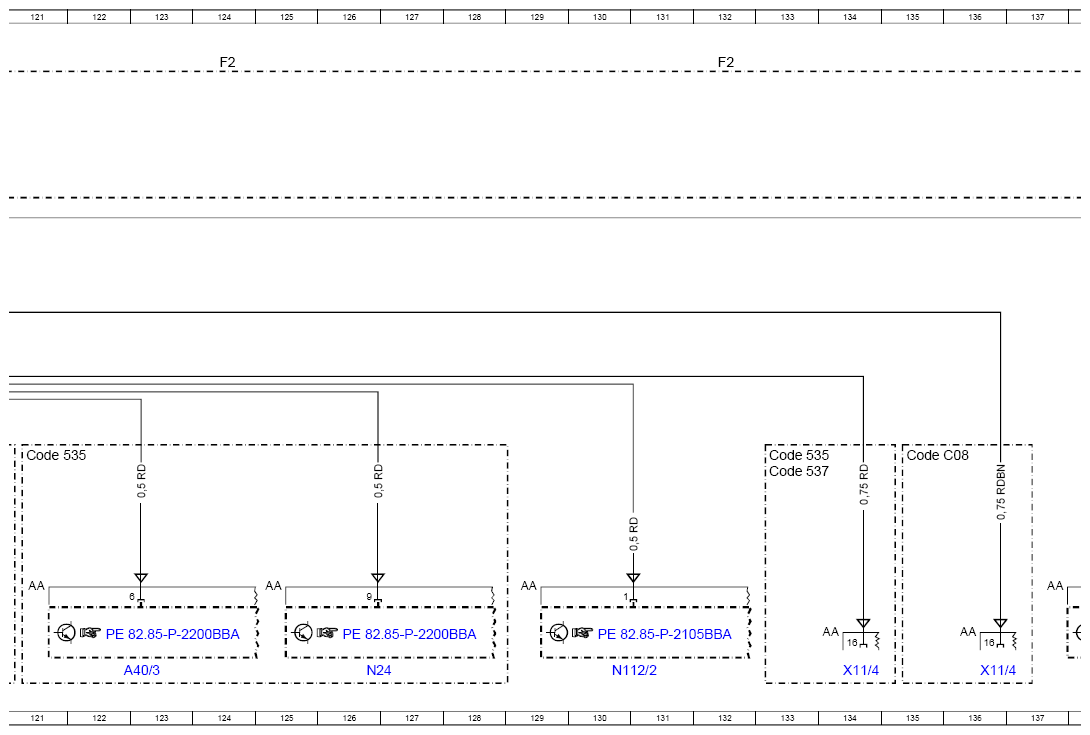

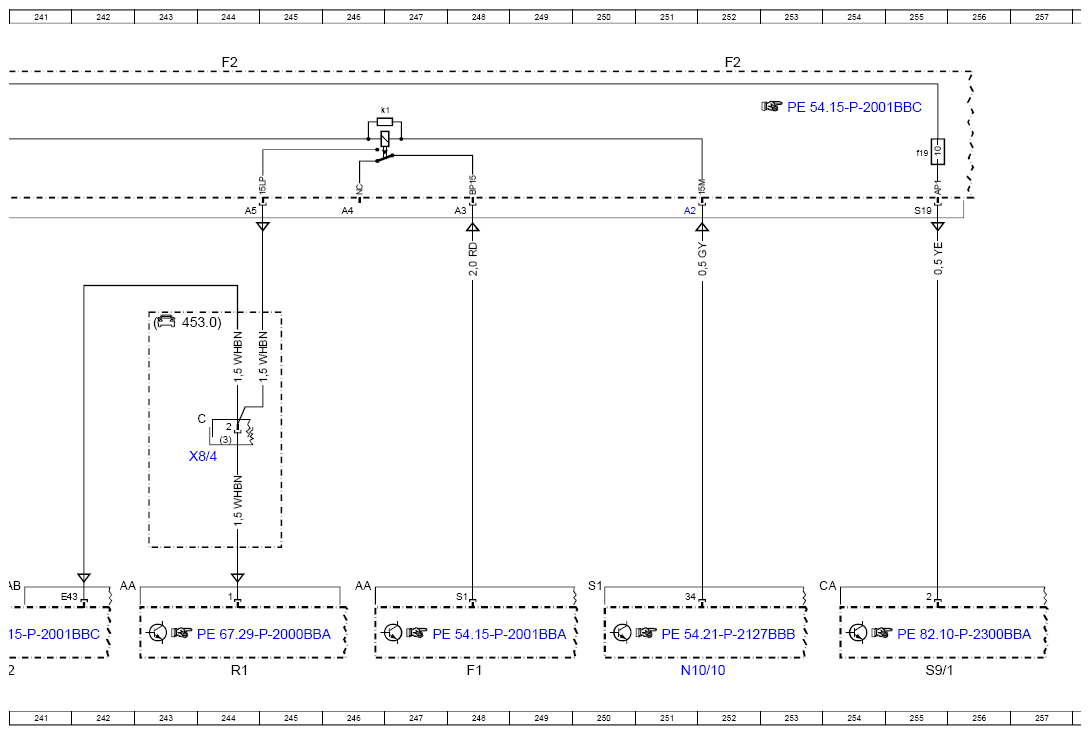

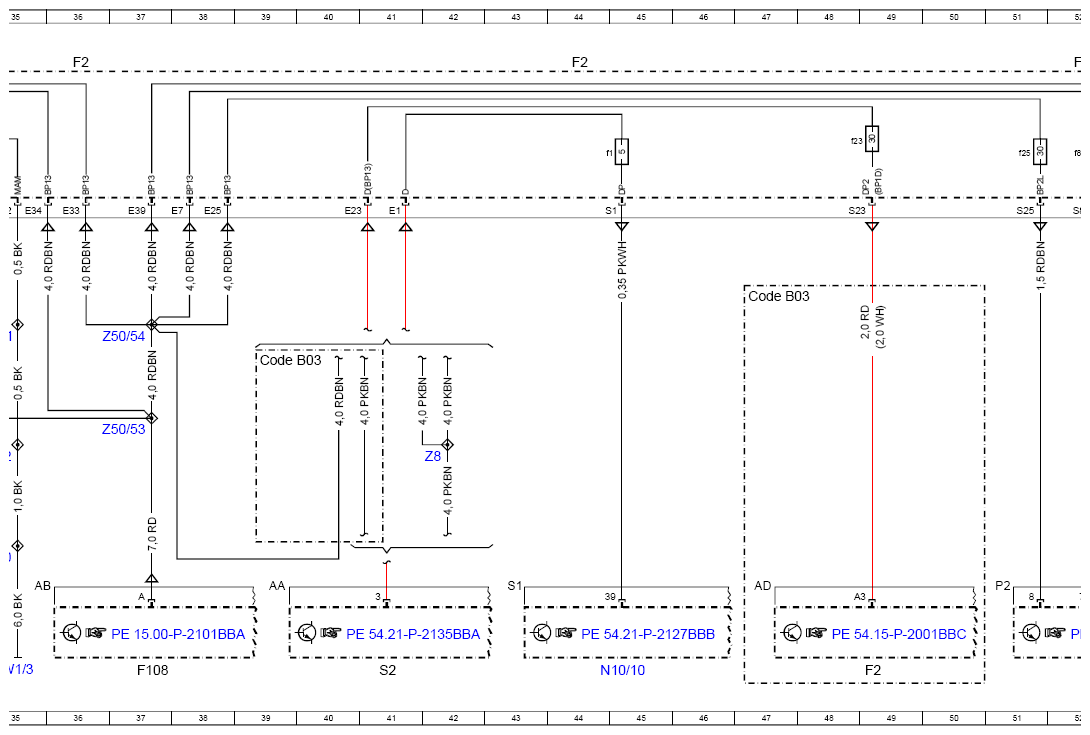

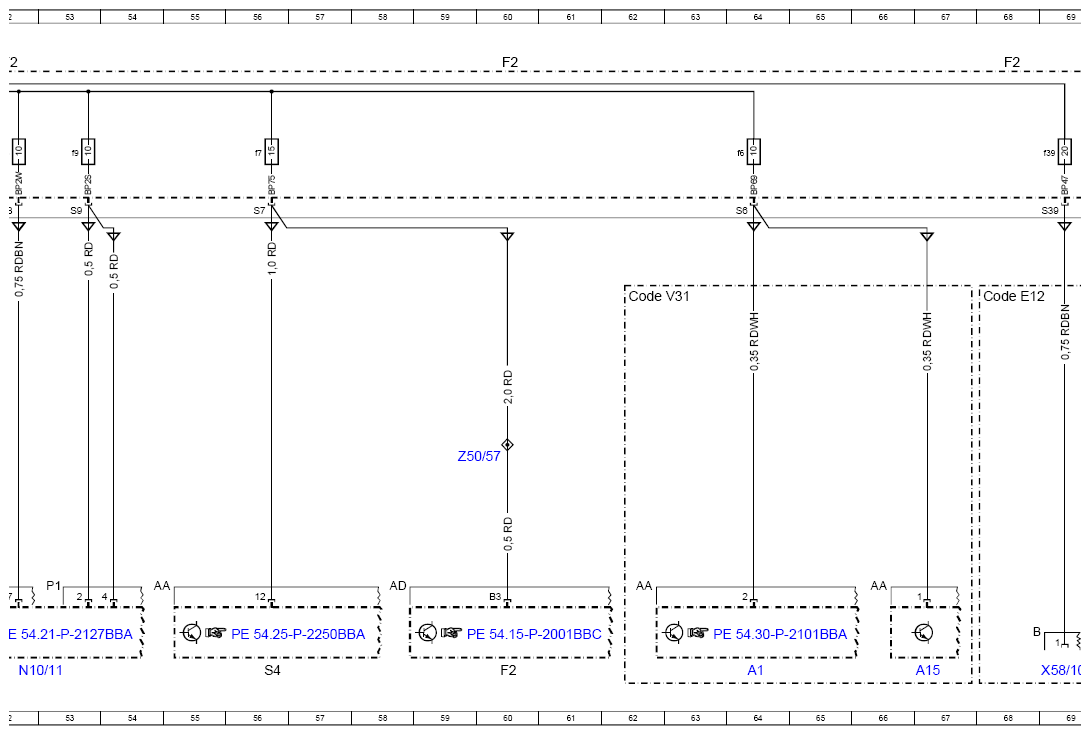

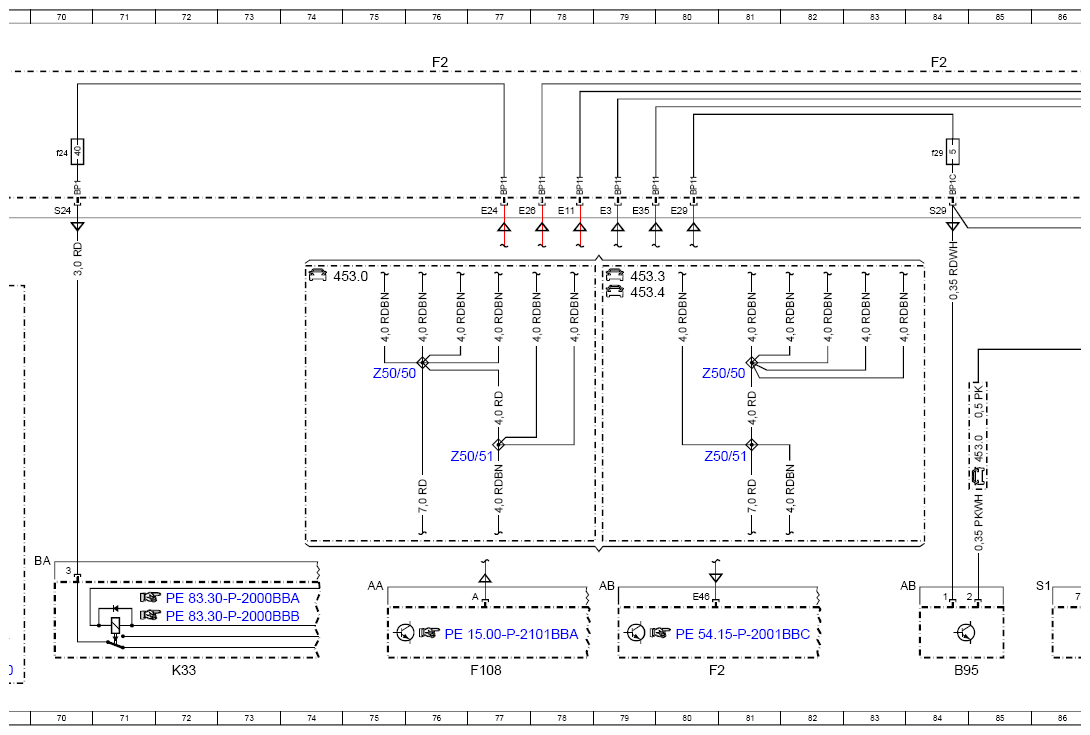

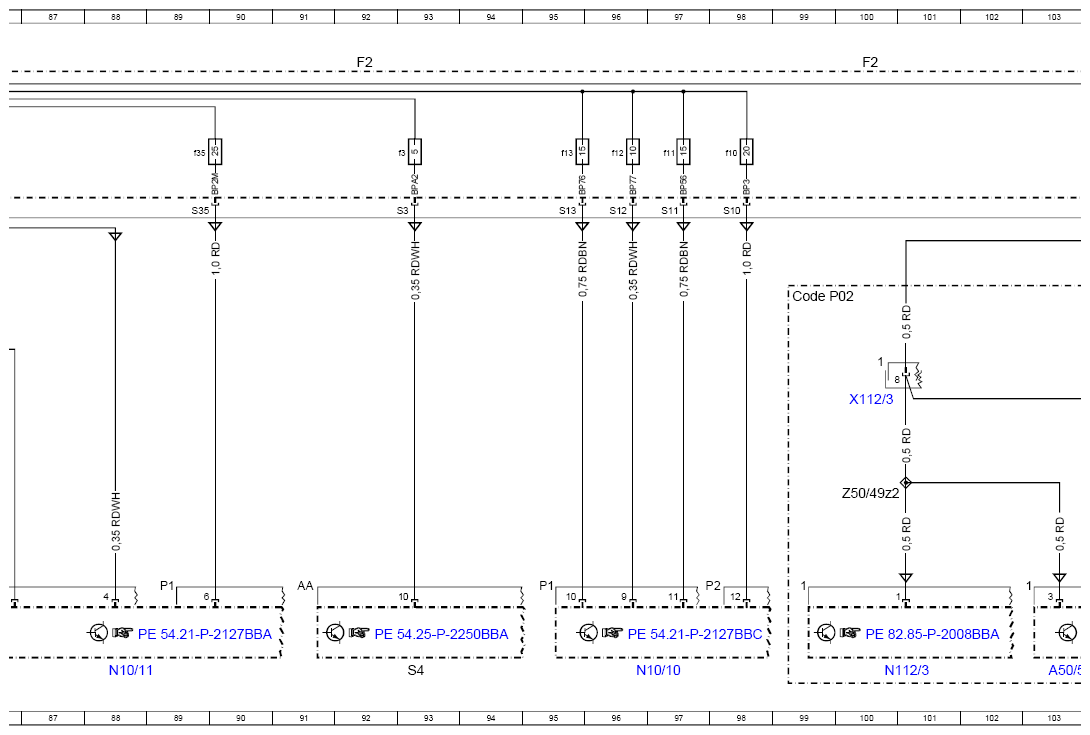

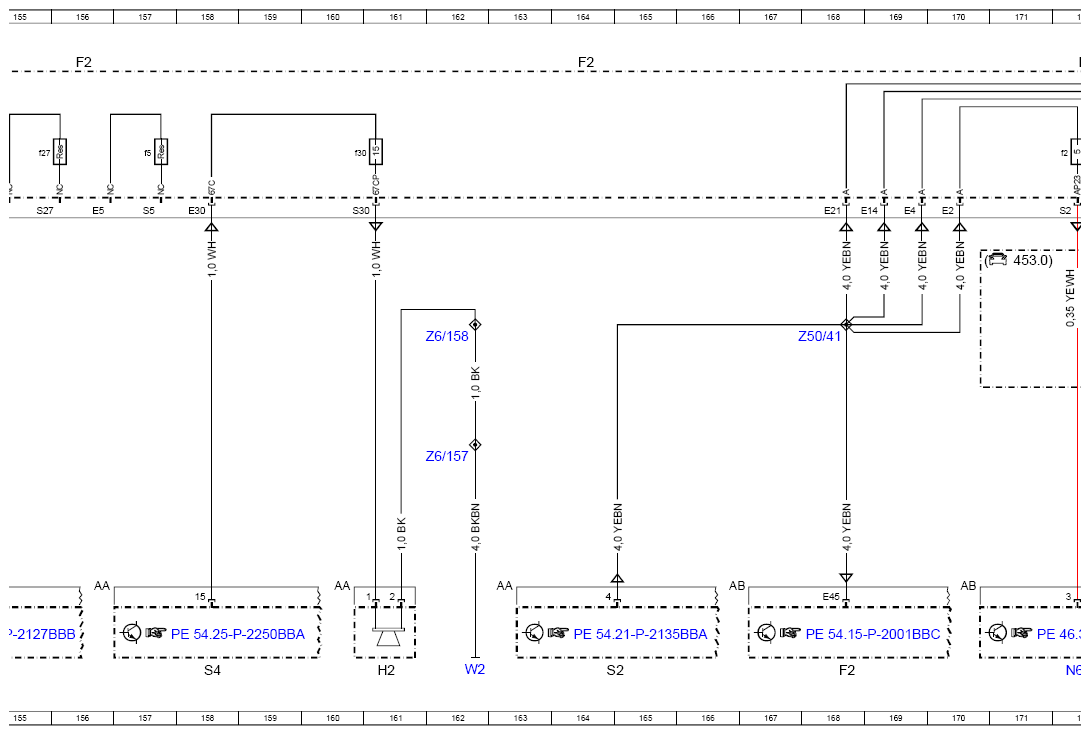

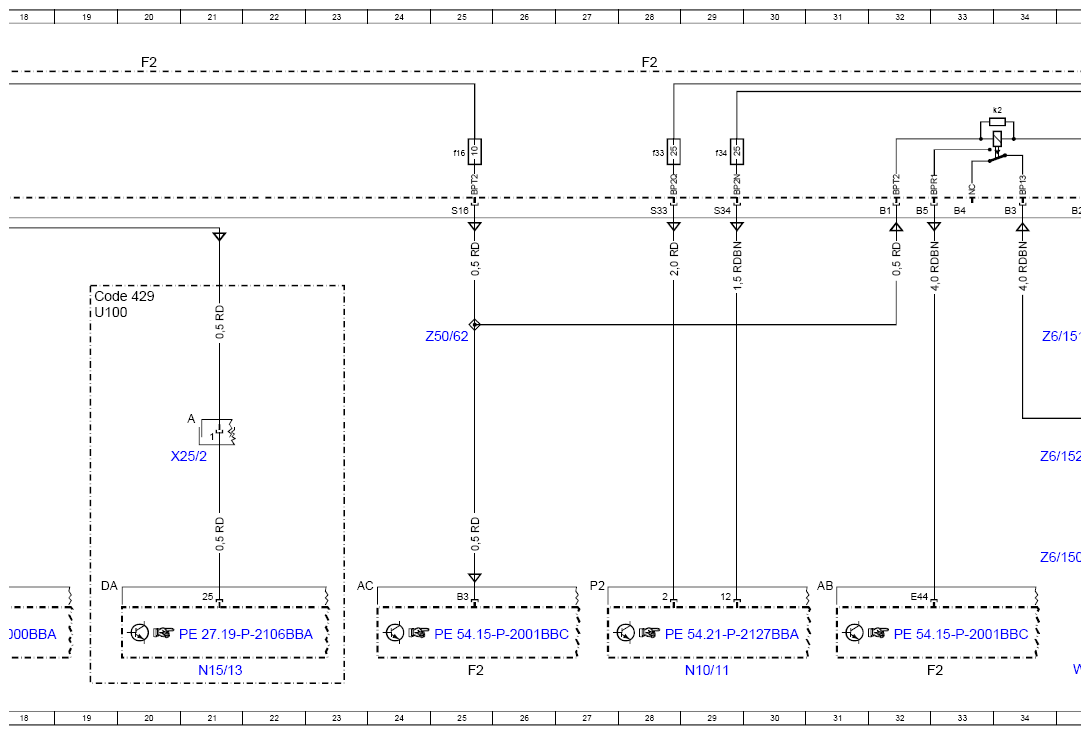

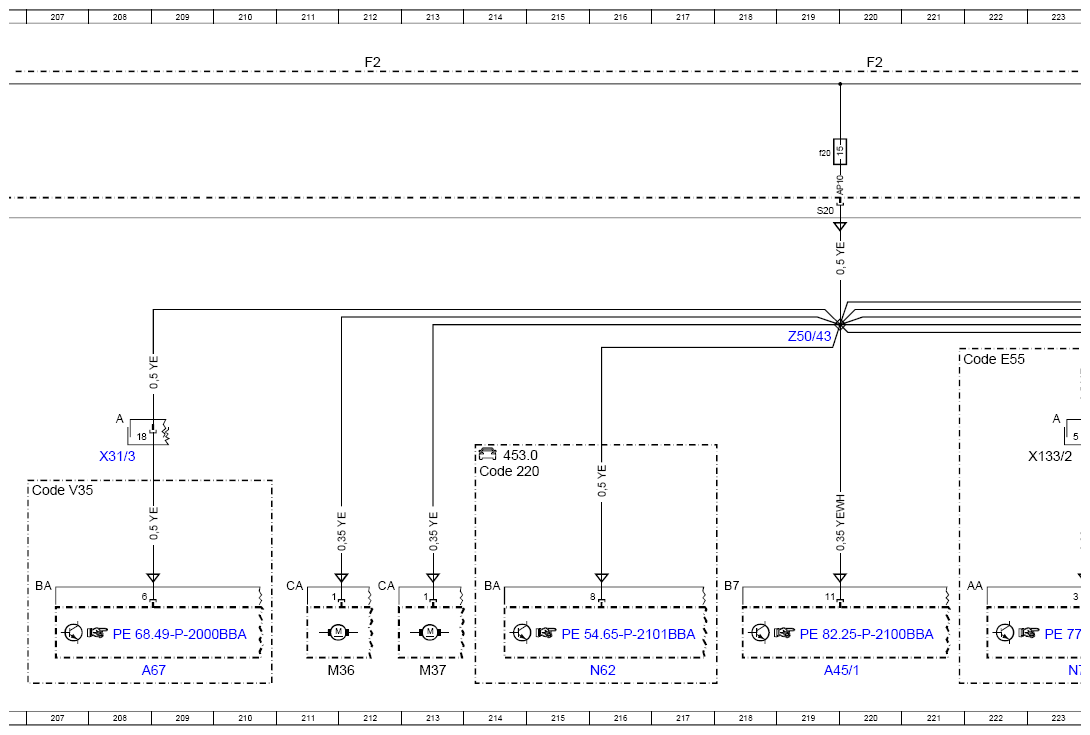

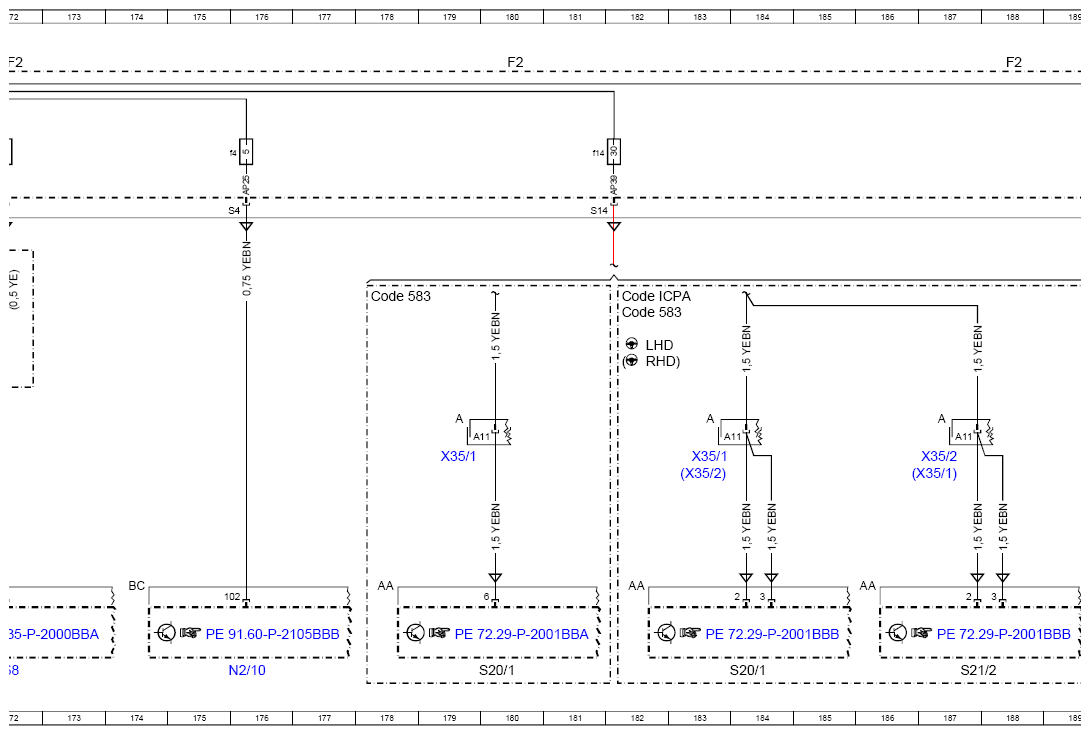

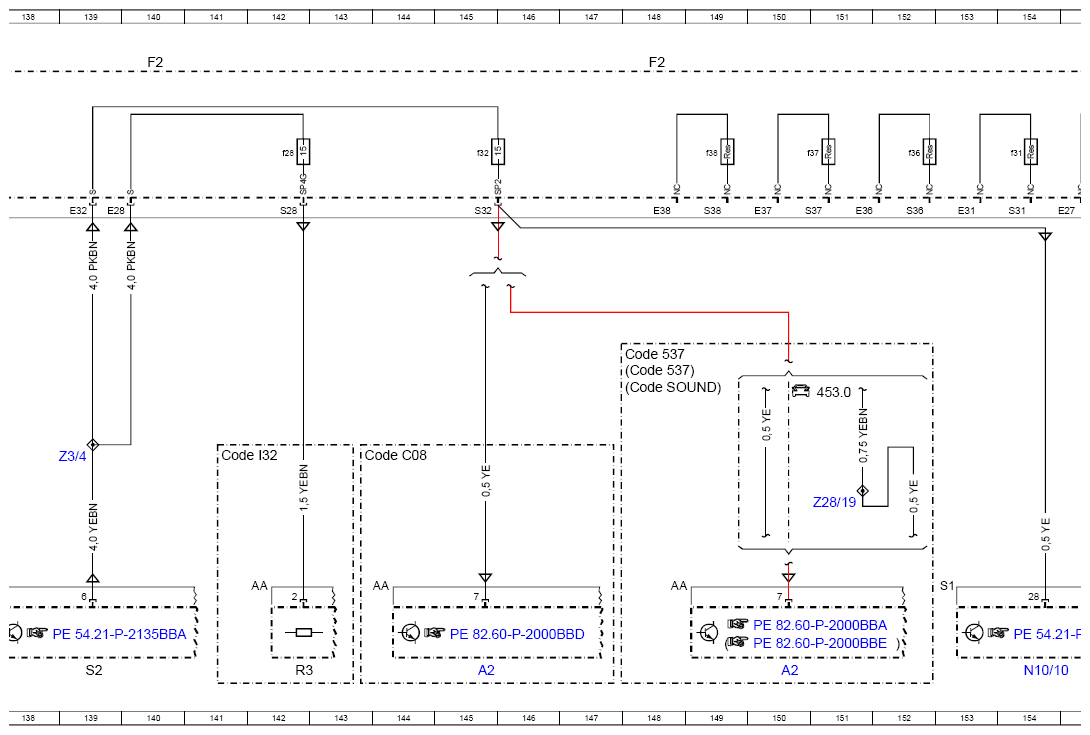

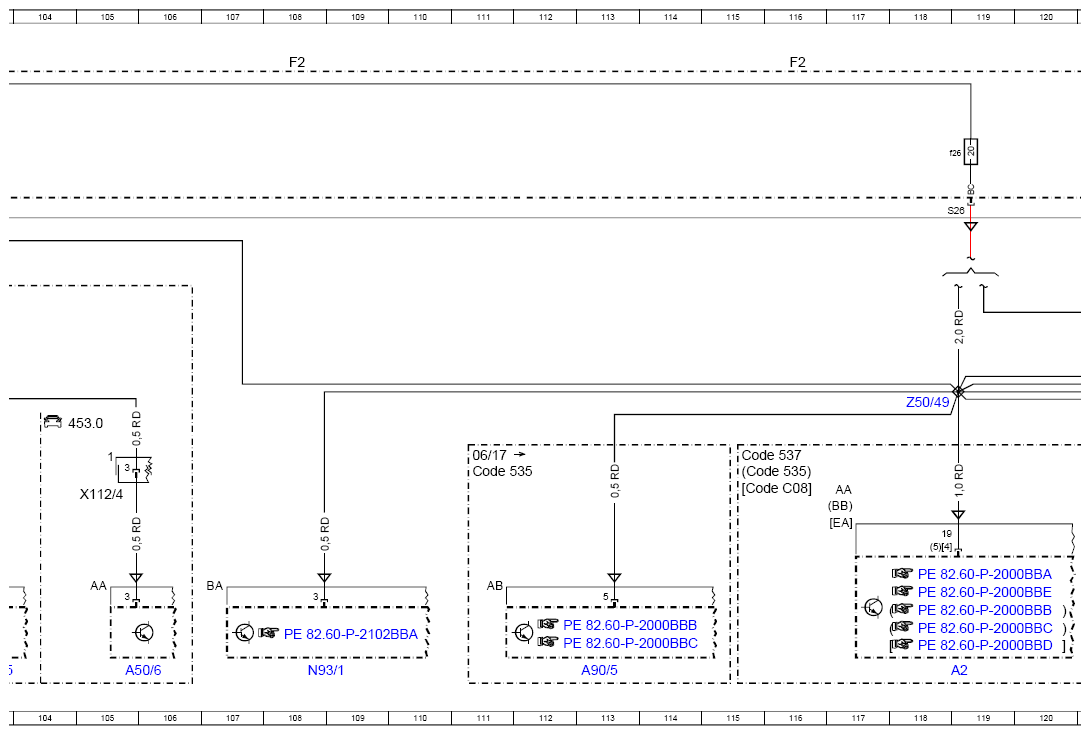

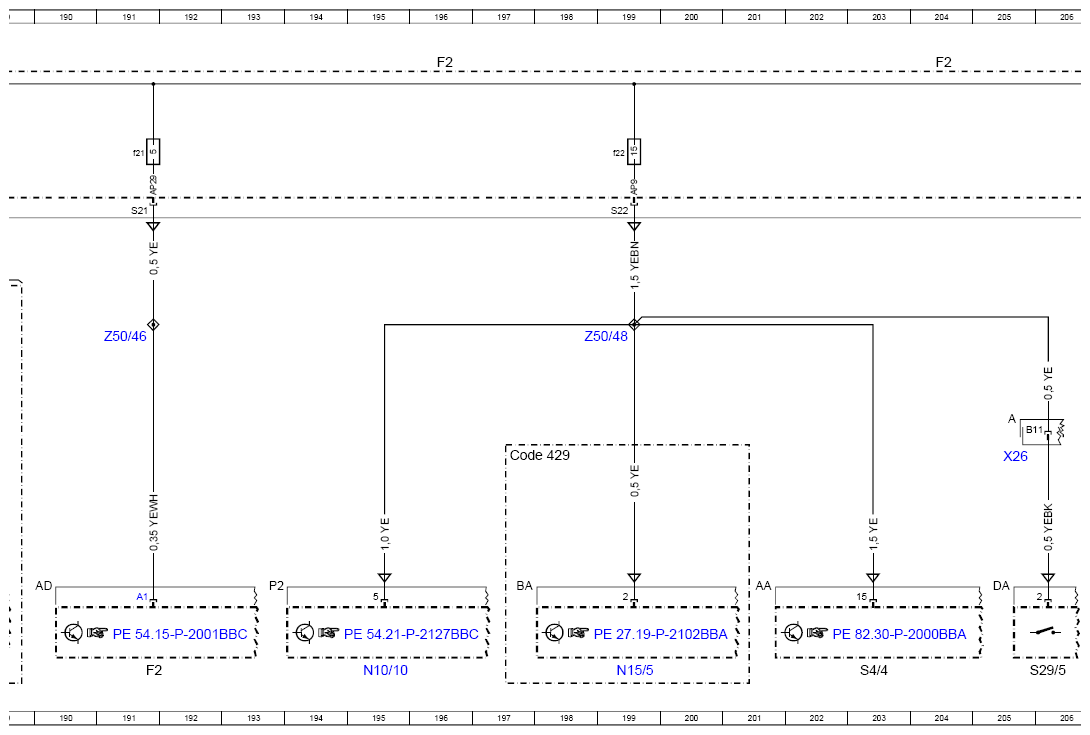

Wiring Diagram For Fuse And Relay Module - PE54.15-P-2001-97BBB
MODEL 453.0 (except 453.091), 453.3 (except 453.391), 453.4 (except 453.491) F2 connector AA
| Code: | Designation: | Position: |
|---|---|---|

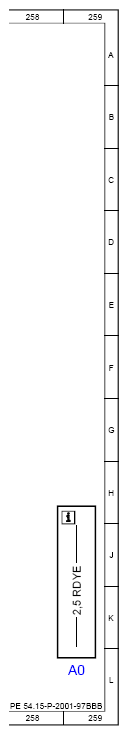

| AO | Use of wiring diagrams | 259L |
| A1 | Instrument cluster | 64L |
| A15 | Additional instruments | 67L |
| A2 | Radio | 119L |
| A2 | Radio | 145L |
| A2 | Radio | 150L |
| A40/3 | smart radio multimedia navigator | 123L |
| A45/1 | Steering wheel clock spring contact | 219L |
| A50/5 | Card reader | 103L |
| A50/6 | Windshield reader system access electronic key box | 105L |
| A67 | Inside rearview mirror | 208L |
| A89 | Controller unit for distance warning function with radar sensor | 233L |
| A90 | Controller unit for distance warning function with active brake intervention | 236L |
| A90/5 | Multimedia connection unit | 113L |
| B95 | Battery sensor | 84L |
| Code 220 | Rear parking assist | 214H |
| Code 252 | Collision warning system (FCW) | 229F |
| Code 258 | Active Brake Assist | 234F |
| Code 429 | twinamic | 19E |
| Code 429 | twinamic | 197G |
| Code 535 | Smart Media System | 111H |
| Code 535 | Smart Media System | 115H |
| Code 535 | Smart Media System | 121G |
| Code 535 | Smart Media System | 133G |
| Code 537 | Smart Audio System | 115G |
| Code 537 | Smart Audio System | 148F |
| Code 537 | Smart Audio System | 133H |
| Code 537 | Smart Audio System | 148F |
| Code 583 | Power windows | 182E |
| Code 583 | Power windows | 178E |
| Code 873 | Seat heater | 225F |
| Code B03 | Direct starting | 39F |
| Code B03 | Direct starting | 47E |
| Code C08 | Audio preinstallation incl. rod antenna | 115H |
| Code C08 | Audio preinstallation incl. rod antenna | 135G |
| Code C08 | Audio preinstallation incl. rod antenna | 143G |
| Code E12 | Preinstallation for rear rack | 68E |
| Code E55 | Folding roof | 221F |
| Code 132 | Smoker set | 141G |
| Code ICPA | Standard equipment | 182E |
| Code P02 | car2go | 99E |
| Code SOUND | JBL sound system | 148F |
| Code V31 | Additional instruments | 62E |
| Code V35 | Automatically dimming inside rearview mirror | 207H |
| F1 | Power supply fuse and relay module | 248L |
| F108 | Battery clamp fuse | 37L |
| F108 | Battery clamp fuse | 77L |
| F2 | Vehicle interior fuse and relay module | 25L |
| F2 | Vehicle interior fuse and relay module | 49L |
| F2 | Vehicle interior fuse and relay module | 33L |
| F2 | Vehicle interior fuse and relay module | 60L |
| F2 | Vehicle interior fuse and relay module | 80L |
| F2 | Vehicle interior fuse and relay module | 4A |
| F2 | Vehicle interior fuse and relay module | 12A |
| F2 | Vehicle interior fuse and relay module | 20A |
| F2 | Vehicle interior fuse and relay module | 28A |
| F2 | Vehicle interior fuse and relay module | 36A |
| F2 | Vehicle interior fuse and relay module | 44A |
| F2 | Vehicle interior fuse and relay module | 52A |
| F2 | Vehicle interior fuse and relay module | 60A |
| F2 | Vehicle interior fuse and relay module | 68A |
| F2 | Vehicle interior fuse and relay module | 76A |
| F2 | Vehicle interior fuse and relay module | 84A |
| F2 | Vehicle interior fuse and relay module | 92A |
| F2 | Vehicle interior fuse and relay module | 100A |
| F2 | Vehicle interior fuse and relay module | 108A |
| F2 | Vehicle interior fuse and relay module | 116A |
| F2 | Vehicle interior fuse and relay module | 124A |
| F2 | Vehicle interior fuse and relay module | 168L |
| F2 | Vehicle interior fuse and relay module | 191L |
| F2 | Vehicle interior fuse and relay module | 240L |
| F2 | Vehicle interior fuse and relay module | 132A |
| F2 | Vehicle interior fuse and relay module | 140A |
| F2 | Vehicle interior fuse and relay module | 148A |
| F2 | Vehicle interior fuse and relay module | 156A |
| F2 | Vehicle interior fuse and relay module | 164A |
| F2 | Vehicle interior fuse and relay module | 172A |
| F2 | Vehicle interior fuse and relay module | 180A |
| F2 | Vehicle interior fuse and relay module | 188A |
| F2 | Vehicle interior fuse and relay module | 196A |
| F2 | Vehicle interior fuse and relay module | 204A |
| F2 | Vehicle interior fuse and relay module | 252A |
| F2 | Vehicle interior fuse and relay module | 212A |
| F2 | Vehicle interior fuse and relay module | 220A |
| F2 | Vehicle interior fuse and relay module | 228A |
| F2 | Vehicle interior fuse and relay module | 236A |
| F2 | Vehicle interior fuse and relay module | 244A |
| F2f1 | Fuse 1 | 44C |
| F2f10 | Fuse 10 | 98C |
| F2f11 | Fuse 11 | 97C |
| F2f12 | Fuse 12 | 96C |
| F2f13 | Fuse 13 | 95C |
| F2f14 | Fuse 14 | 181C |
| F2f15 | Fuse 15 | 17C |
| F2f16 | Fuse 16 | 25C |
| F2f17 | Fuse 17 | 10C |
| F2f18 | Fuse 18 | 5C |
| F2f19 | Fuse 19 | 255C |
| F2f2 | Fuse 2 | 172C |
| F2f20 | Fuse 20 | 219C |
| F2f21 | Fuse 21 | 191C |
| F2f22 | Fuse 22 | 199C |
| F2f23 | Fuse 23 | 48B |
| F2f24 | Fuse 24 | 70C |
| F2f25 | Fuse 25 | 51C |
| F2f26 | Fuse 26 | 118C |
| F2f27 | Fuse 27 | 155C |
| F2f28 | Fuse 28 | 142C |
| F2f29 | Fuse 29 | 84C |
| F2f3 | Fuse 3 | 93C |
| F2f30 | Fuse 30 | 160C |
| F2f31 | Fuse 31 | 154C |
| F2f32 | Fuse 32 | 145C |
| F2f33 | Fuse 33 | 28C |
| F2f34 | Fuse 34 | 29C |
| F2f35 | Fuse 35 | 89C |
| F2f36 | Fuse 36 | 152C |
| F2f37 | Fuse 37 | 150C |
| F2f38 | Fuse 38 | 149C |
| F2f39 | Fuse 39 | 69C |
| F2f4 | Fuse 4 | 175C |
| F2f5 | Fuse 5 | 157C |
| F2f6 | Fuse 6 | 64C |
| F2f7 | Fuse 7 | 56C |
| F2f8 | Fuse 8 | 52C |
| F2f9 | Fuse 9 | 53C |
| F2k1 | Heated rear window/outside mirrors relay | 246B |
| F2k2 | Front power window relay | 34B |
| H2 | Fanfare horns | 161L |
| K33 | Air conditioning power supply solenoid switch | 72L |
| L11 | Transponder coil | 11L |
| M36 | Left headlamp range adjustment electric motor | 211L |
| M37 | Right headlamp range adjustment electric motor | 213L |
| N10/10 | Center SAM control unit | 2L |
| N10/10 | Center SAM control unit | 45L |
| N10/10 | Center SAM control unit | 97L |
| N10/10 | Center SAM control unit | 154L |
| N10/10 | Center SAM control unit | 195L |
| N10/10 | Center SAM control unit | 251L |
| N10/11 | Driver SAM control unit | 29L |
| N10/11 | Driver SAM control unit | 52L |
| N10/11 | Driver SAM control unit | 88L |
| N112/2 | Telematics services communication module | 130L |
| N112/3 | Windshield reading system control unit | 100L |
| N15/13 | Double clutch transmission control unit | 21L |
| N15/5 | Electronic selector lever module control unit | 199L |
| N2/10 | Supplemental restraint system control unit | 176L |
| N24 | Multimedia operating unit | 126L |
| N25/5 | Driver seat heater control unit | 228L |
| N30/4 | Electronic Stability Program control unit | 13L |
| N49 | Steering wheel angle sensor | 17L |
| N62 | Parking system control unit | 216L |
| N68 | Electrical power steering control unit | 172L |
| N70/1 | Sliding roof control unit | 223L |
| N93/1 | Audio gateway control unit | 108L |
| N93/2 | Distance warning function gateway | 231L |
| R1 | Rear window heater | 244L |
| R3 | Front cigarette lighter with ashtray illumination | 142L |
| S2 | Ignition lock | 41L |
| S2 | Ignition lock | 139L |
| S2 | Ignition lock | 164L |
| S20/1 | Power window switch group, driver side | 180L |
| S20/1 | Power window switch group, driver side | 184L |
| S21/2 | Passenger-side power window switch | 187L |
| S29/5 | Backup light activation/idle recognition switch | 206L |
| S4 | Combination switch | 56L |
| S4 | Combination switch | 93L |
| S4 | Combination switch | 158L |
| S4/4 | Windshield wiper system switch | 203L |
| S50 | Outside mirror adjustment switch | 5L |
| S9/1 | Stop lamp switch | 8L |
| S9/1 | Stop lamp switch | 255L |
| U100 | Valid as of WME4533421K030107 | 19E |
| W1/3 | Left cockpit ground point | 35L |
| W2 | Right front ground point | 162L |
| X11/4 | Diagnostic connector | 134L |
| X11/4 | Diagnostic connector | 136L |
| XI12/3 | Main wiring harness/Car2Go wiring harness electrical connector | 100G |
| XI12/4 | Main wiring harness/windshield reader system wiring harness electrical connector | 105H |
| X133/2 | Sliding roof electrical connector | 223H |
| X25/2 | Engine compartment/vehicle interior electrical connector | 21H |
| X26 | Vehicle interior/engine wiring harness electrical connector | 205H |
| X31/3 | Dome lamp electrical connector | 208H |
| X35/1 | Left front door electrical connector | 5H |
| X35/1 | Left front door electrical connector | 179H |
| X35/1 | Left front door electrical connector | 183H |
| X35/1 | Left front door electrical connector | 187H |
| X35/2 | Right front door electrical connector | 187H |
| X35/2 | Right front door electrical connector | 183H |
| X35/65 | Vehicle interior/front crossmember electrical connector | 233H |
| X54/12 | Front seat heater electrical connector, driver | 228H |
| X55/3 | Driver seat connector block | 226H |
| X58/10 | Rear luggage carrier electrical connector | 69L |
| X8/4 | Trunk lid electrical connector | 244H |
| X85/18 | Vehicle interior/vehicle front electrical connector | 236H |
| Z28/19 | Circuit 15R connector sleeve | 151H |
| Z3/4 | Tml. 15 connector sleeve | 139G |
| Z50/41 | Voltage supply connector sleeve | 168F |
| Z50/43 | Circuit 15 (fused) connector sleeve | 219F |
| Z50/44 | Circuit 15 (fused) connector sleeve | 239G |
| Z50/46 | Circuit 15 (fused) connector sleeve | 191F |
| Z50/48 | Circuit 15 (fused) connector sleeve | 199F |
| Z50/49 | Circuit 30 (fused) connector sleeve | 118G |
| Z50/49z2 | Circuit 30 (fused) connector sleeve | 100H |
| Z50/50 | Circuit 30 (fused) connector sleeve | 81F |
| Z50/50 | Circuit 30 (fused) connector sleeve | 75F |
| Z50/51 | Circuit 30 (fused) connector sleeve | 77G |
| Z50/51 | Circuit 30 (fused) connector sleeve | 81G |
| Z50/53 | Circuit 30 (fused) connector sleeve | 37G |
| Z50/54 | Circuit 30 (fused) connector sleeve | 37F |
| Z50/57 | Circuit 30 (fused) connector sleeve | 60G |
| Z50/62 | Circuit 30 (fused) connector sleeve | 25F |
| Z50/64 | Circuit 30 (fused) connector sleeve | 10E |
| Z6/150 | Ground connection connector sleeve | 35J |
| Z6/151 | Ground connection connector sleeve | 35F |
| Z6/152 | Ground connection connector sleeve | 35G |
| Z6/157 | Ground connection connector sleeve | 162G |
| Z6/158 | Ground connection connector sleeve | 162F |
| Z8 | Circuit 50 connector sleeve | 42G |
