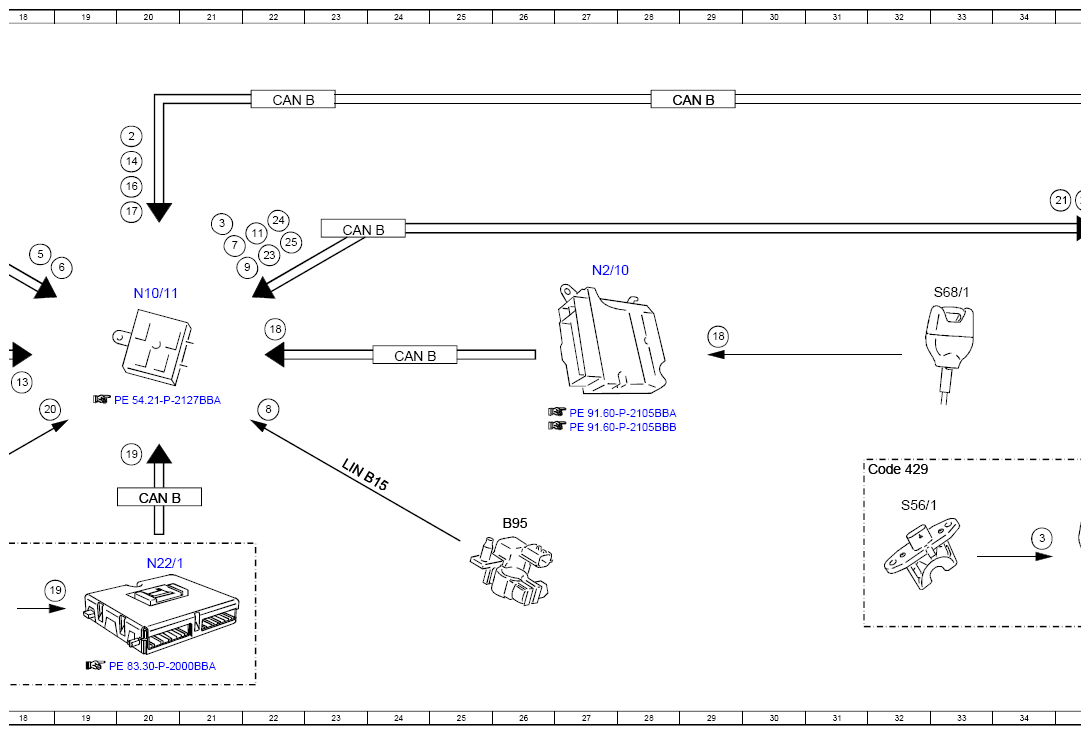

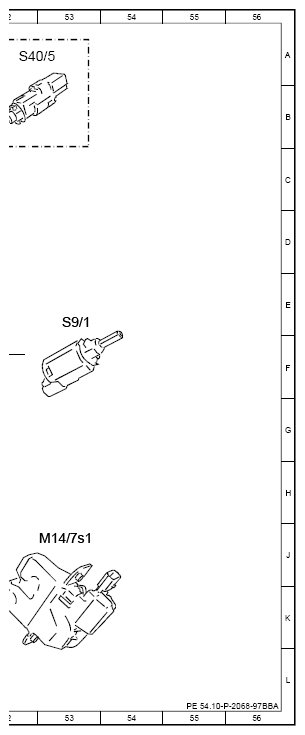

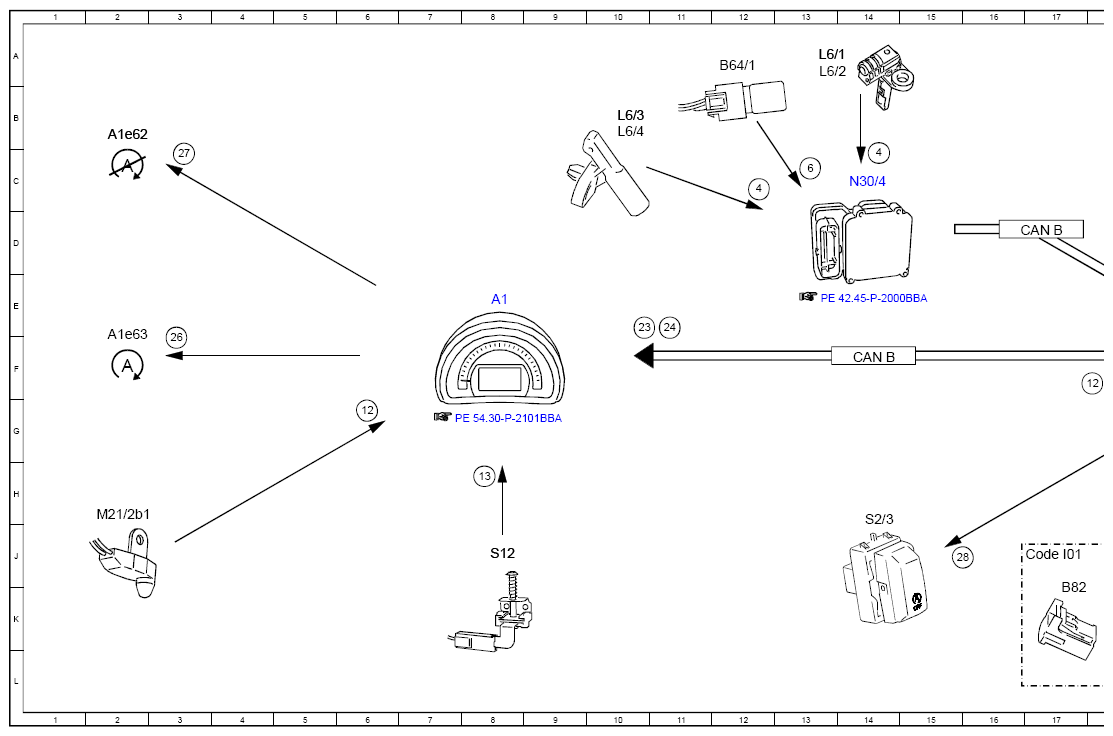

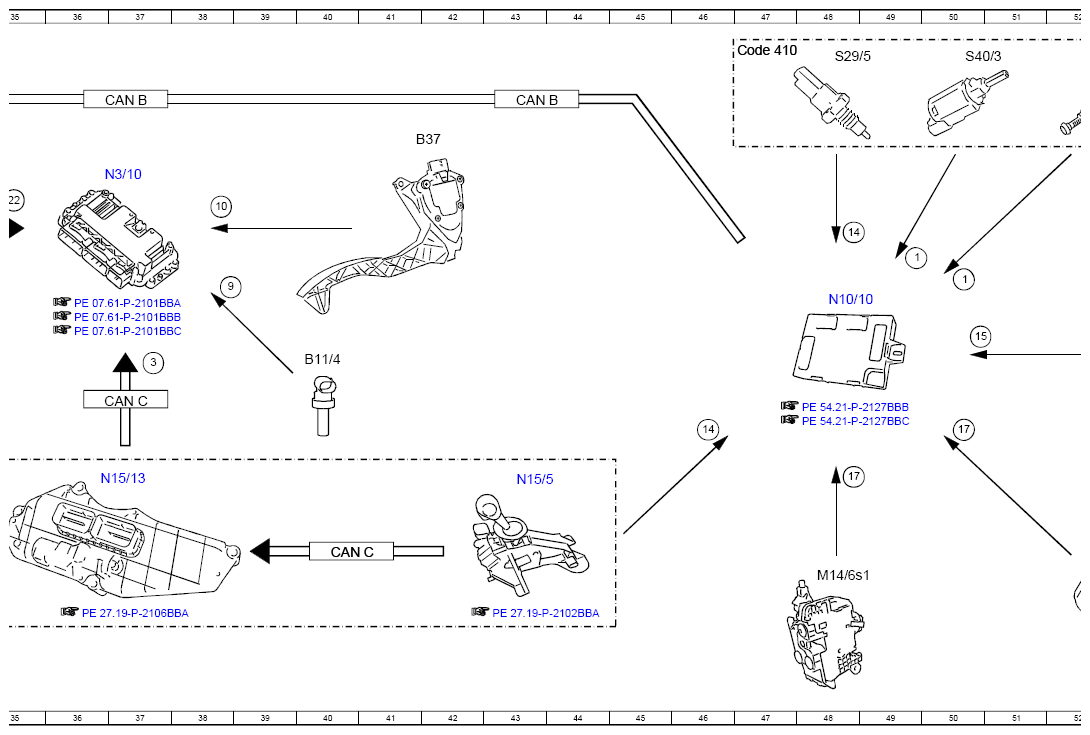

Electrical Function Schematic For Automatic Engine Start/Stop - PE54.10-P-2068-97BBA
MODEL 453.0 (except 453.091), 453.3 (except 453.391), 453.4 (except 453.491) with CODE B03 (ECO start/stop function)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Clutch pedal switch, signal | 49D |
| 1 | Clutch pedal switch, signal | 50D |
| 10 | Accelerator pedal sensor, signal | 38D |
| 11 | Accelerator pedal, status | 22D |
| 12 | Outside temperature, signal | 6G |
| 12 | Outside temperature, signal | 18F |
| 13 | Parking brake indicator switch, signal | 8H |
| 13 | Parking brake indicator switch, signal | 18F |
| 14 | Reverse gear, status | 20C |
| 14 | Reverse gear, status | 48D |
| 14 | Reverse gear, status | 46G |
| 15 | Brake light switch, signal | 50E |
| 16 | Brake pedal, status | 20C |
| 17 | Central locking, status | 20C |
| 17 | Central locking, status | 48H |
| 17 | Central locking, status | 50G |
| 18 | Seat belt buckle switch, status | 22E |
| 18 | Seat belt buckle switch, status | 29E |
| 19 | Humidity and temperature sensor, signal | 19J |
| 19 | Humidity and temperature sensor, signal | 20G |
| 2 | Clutch pedal switch, status | 20B |
| 20 | ECO start/stop function button, status | 18G |
| 21 | Engine start, request | 35C |
| 22 | Engine stop, request | 35D |
| 23 | Engine stop, status | 22D |
| 23 | Engine stop, status | 10E |
| 24 | Engine start, status | 11E |
| 24 | Engine start, status | 22D |
| 25 | Drivetrain operational, signal | 22D |
| 26 | ECO start/stop function "Available" indicator lamp, request | 3E |
| 27 | ECO start/stop function "Not available" indicator lamp, request | 3C |
| 28 | ECO start/stop function diode, actuation | 15J |
| 3 | Gear range, status | 21D |
| 3 | Gear range, status | 34J |
| 3 | Gear range, status | 37F |
| 4 | Wheel speed, signal | 12C |
| 4 | Wheel speed, signal | 14B |
| 5 | Vehicle speed, signal | 18D |
| 6 | Brake vacuum sensor, signal | 13C |
| 6 | Brake vacuum sensor, signal | 19D |
| 7 | Engine running, signal | 21D |
| 8 | Battery sensor, signal | 22G |
| 9 | Coolant temperature, signal | 22D |
| 9 | Coolant temperature, signal | 39E |
| A1 | Instrument cluster | 8E |
| A1e62 | ECO start/stop function not available indicator lamp | 2B |
| A1e63 | ECO start/stop function available indicator lamp | 2F |
| B11/4 | Coolant temperature sensor | 40F |
| B37 | Accelerator pedal sensor | 42B |
| B64/1 | Brake vacuum sensor | 12A |
| B82 | Vehicle interior humidity and temperature sensor | 17K |
| B95 | Battery sensor | 26J |
| CAN B | Interior CAN | 14F |
| CAN B | Interior CAN | 43B |
| CAN B | Interior CAN | 24F |
| CAN B | Interior CAN | 23D |
| CAN B | Interior CAN | 20H |
| CAN B | Interior CAN | 22B |
| CAN B | Interior CAN | 29B |
| CAN B | Interior CAN | 17D |
| CAN B | Interior CAN | 37B |
| CAN C | Drive train CAN | 37G |
| CAN C | Drive train CAN | 40J |
| Code 410 | 5-speed manual transmission | 47A |
| Code 429 | twinamic | 32H |
| Code 101 | Air conditioning | 17J |
| L6/1 | Left front axle rpm sensor | 13A |
| L6/2 | Right front axle rpm sensor | 13A |
| L6/3 | Left rear axle rpm sensor | 10B |
| L6/4 | Right rear axle rpm sensor | 10B |
| LIN B15 | Battery sensor LIN | 23H |
| M14/6s1 | Driver door central locking system microswitch | 48J |
| M14/7s1 | Liftgate central locking system microswitch | 53J |
| M21/2b1 | Outside temperature sensor | 2H |
| N10/10 | Center SAM control unit | 48E |
| N10/11 | Driver SAM control unit | 20E |
| N15/13 | Double clutch transmission control unit | 37H |
| N15/5 | Electronic selector lever module control unit | 43H |
| N2/10 | Supplemental restraint system control unit | 27E |
| N22/1 | Climate control unit | 20J |
| N3/10 | ME-SFI [ME] control unit | 37C |
| N30/4 | Electronic Stability Program control unit | 14C |
| S12 | Parking brake indicator switch | 8J |
| S2/3 | Start/stop button | 14H |
| S29/5 | Backup light activation/idle recognition switch | 48A |
| S40/3 | Clutch pedal switch | 50A |
| S40/5 | Start enable clutch pedal switch | 52A |
| S56/1 | Gear recognition sensor | 32H |
| S68/1 | Left front seat belt buckle switch | 33E |
| S9/1 | Stop lamp switch | 53E |
