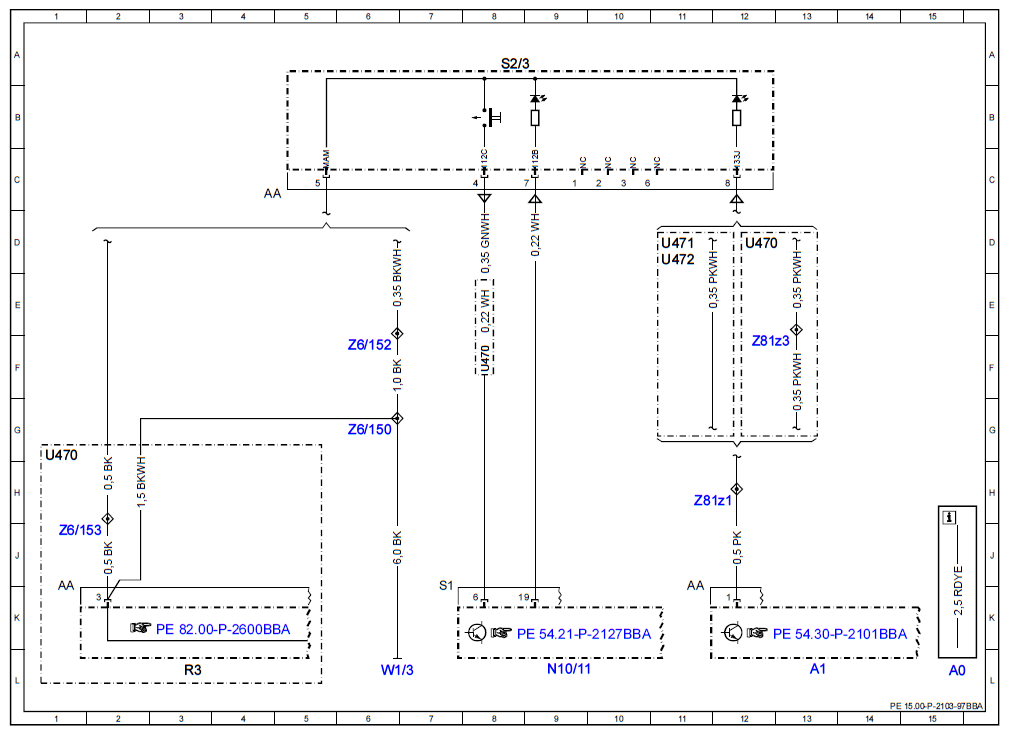

Wiring Diagram For Engine Start/Stop - PE15.00-P-2103-97BBA
MODEL 453.0 (except 453.091), 453.3 (except 453.391), 453.4 (except 453.491) up to model year 2020
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 15L |
| A1 | Instrument cluster | 13L |
| N10/11 | Driver SAM control unit | 9L |
| R3 | Front cigarette lighter with ashtray illumination | 3L |
| S2/3 | Start/stop button | 8A |
| U470 | Valid for model 453.0 | 8F |
| U470 | Valid for model 453.0 | 1G |
| U470 | Valid for model 453.0 | 12D |
| U471 | Valid for model 453.3 | 11D |
| U472 | Valid for model 453.4 | 11D |
| W1/3 | Left cockpit ground point | 6L |
| Z6/150 | Ground connection connector sleeve | 6G |
| Z6/152 | Ground connection connector sleeve | 6F |
| Z6/153 | Ground connection connector sleeve | 1J |
| Z81z1 | Circuit 58d connector sleeve | 12H |
| Z81z3 | Circuit 58d connector sleeve | 12F |
