Oil Pump: Installation: Installation
HINT:

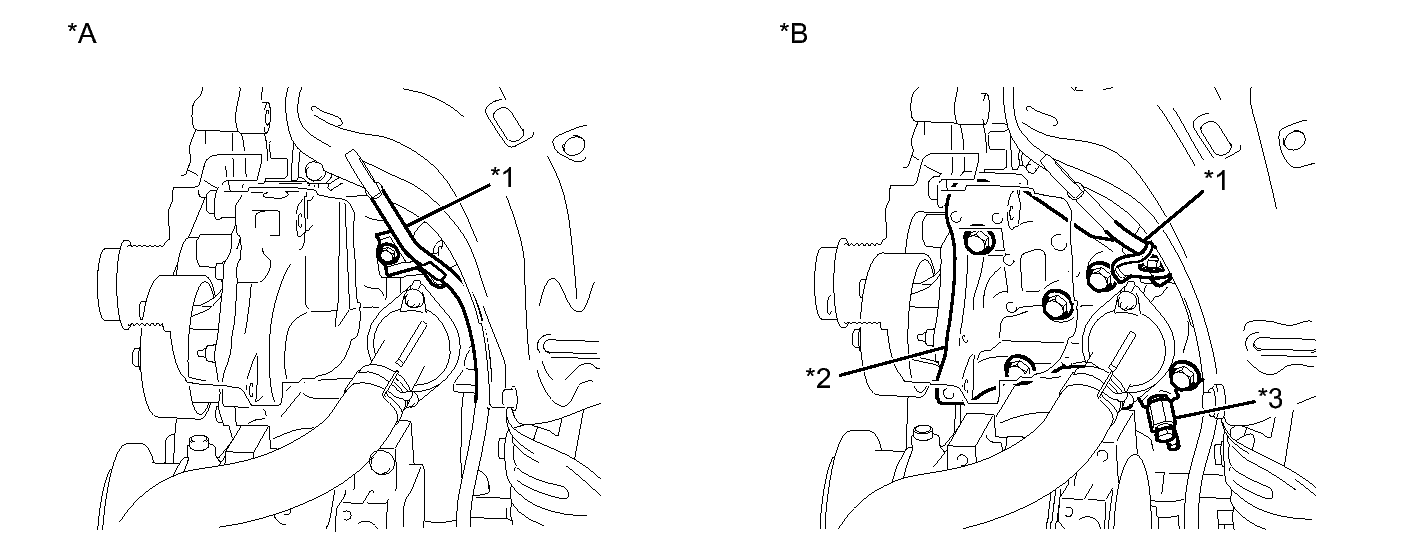

Check whether the engine is TMC made or not by referring to the following illustration.
TEXT IN ILLUSTRATION
| *A | for TMC Made Engine | *B | except TMC Made Engine |
| *1 | Engine Oil Level Dipstick Guide | *2 | Water Inlet Housing |
| *3 | Water Inlet Housing Drain Cock Assembly | - | - |
- INSTALL OIL PUMP ASSEMBLY
- Install a new gasket and the oil pump with the 3 bolts.
Torque: 19 N*m (194 kgf*cm, 14 ft.*lbf)
- Install a new gasket and the oil pump with the 3 bolts.
- INSTALL NO. 2 CHAIN SUB-ASSEMBLY . Refer to INSTALLATION - Step 11
- INSTALL CRANKSHAFT TIMING GEAR OR SPROCKET . Refer to INSTALLATION - Step 12
- INSTALL NO. 1 CHAIN VIBRATION DAMPER . Refer to INSTALLATION - Step 13
- INSTALL CHAIN SUB-ASSEMBLY . Refer to INSTALLATION - Step 14
- INSTALL CHAIN TENSIONER SLIPPER . Refer to INSTALLATION - Step 15
- INSTALL TIMING CHAIN GUIDE . Refer to INSTALLATION - Step 16
- INSTALL NO. 1 CRANKSHAFT POSITION SENSOR PLATE . Refer to INSTALLATION - Step 17
- INSTALL TIMING CHAIN OR BELT COVER SUB-ASSEMBLY . Refer to INSTALLATION - Step 18
- INSTALL NO. 1 CHAIN TENSIONER ASSEMBLY . Refer to INSTALLATION - Step 19
- INSTALL V-RIBBED BELT TENSIONER ASSEMBLY . Refer to INSTALLATION - Step 20
- INSTALL TRANSVERSE ENGINE ENGINE MOUNTING BRACKET . Refer to INSTALLATION - Step 21
- INSTALL CRANKSHAFT PULLEY . Refer to INSTALLATION - Step 22
- INSTALL OIL PAN SUB-ASSEMBLY . Refer to INSTALLATION - Step 23
- INSTALL CRANKSHAFT POSITION SENSOR (for TMC Made Engine) . Refer to REASSEMBLY - Step 32
- INSTALL CRANKSHAFT POSITION SENSOR (except TMC Made Engine) . Refer to INSTALLATION - Step 1
- INSTALL CAMSHAFT TIMING OIL CONTROL VALVE ASSEMBLY . Refer to INSTALLATION - Step 1
- INSTALL IDLER PULLEY SUB-ASSEMBLY . Refer to INSTALLATION - Step 26
- INSTALL ENGINE MOUNTING INSULATOR SUB-ASSEMBLY RH . Refer to INSTALLATION - Step 27
- INSTALL FRONT ENGINE MOUNTING INSULATOR SUB-ASSEMBLY . Refer to INSTALLATION - Step 28
- INSTALL CYLINDER HEAD COVER SUB-ASSEMBLY . Refer to INSTALLATION - Step 8
- INSTALL SPARK PLUG . Refer to INSTALLATION - Step 1
- INSTALL IGNITION COIL ASSEMBLY . Refer to INSTALLATION - Step 2
- INSTALL RADIATOR RESERVE TANK ASSEMBLY . Refer to INSTALLATION - Step 45
- INSTALL GENERATOR ASSEMBLY . Refer to INSTALLATION - Step 1
- INSTALL FAN AND GENERATOR V BELT . Refer to INSTALLATION - Step 1
- INSTALL FRONT EXHAUST PIPE ASSEMBLY . Refer to INSTALLATION - Step 64
- INSTALL CENTER EXHAUST PIPE ASSEMBLY . Refer to INSTALLATION - Step 65
- CONNECT CABLE TO NEGATIVE BATTERY TERMINAL
Torque: 5.4 N*m (55 kgf*cm, 48 in.*lbf)
- ADD ENGINE OIL See step 5
- INSPECT FOR ENGINE OIL LEAK
- INSPECT FOR EXHAUST GAS LEAK
- INSTALL NO. 1 ENGINE COVER SUB-ASSEMBLY . Refer to INSTALLATION - Step 4
- INSTALL FRONT WHEEL RH
Torque: 103 N*m (1050 kgf*cm, 76 ft.*lbf)
- INSTALL REAR ENGINE UNDER COVER RH
- INSTALL NO. 1 ENGINE UNDER COVER
- INSTALL HOOD . Refer to INSTALLATION - Step 73
- INSPECT HOOD . Refer to ADJUSTMENT - Step 1
- ADJUST HOOD . Refer to ADJUSTMENT - Step 2
