Power Door Lock Control System (Diagnostics & Circuit Tests)
>>
Power Door Lock Control System
>>
System Diagram
>>
System Diagram
System Diagram

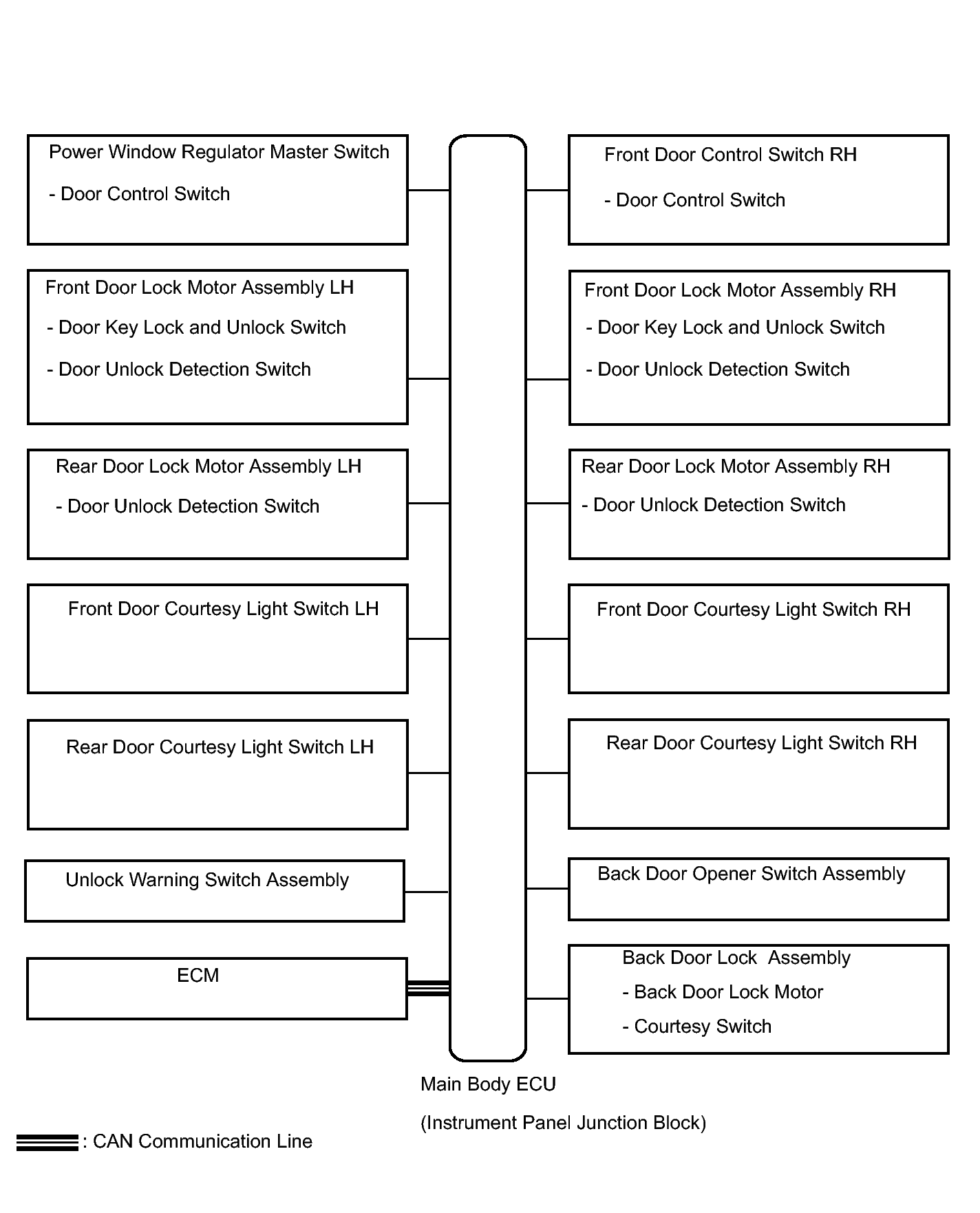

Fig 1: Power Door Lock Control System Diagram
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
COMMUNICATION TABLE:
Sender
Receiver
Signal
Line
ECM
Main Body ECU
Park/Neutral Position Switch
CAN
