Camshaft Oil Control Valve: Installation: Installation

  1. INSTALL CAMSHAFT TIMING OIL CONTROL VALVE ASSEMBLY
    Fig 1: Identifying O-Ring
    GTY166171Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    1. Apply a light coat of engine oil to the O-ring on the camshaft oil control valve assembly.
    2. Install the camshaft oil control valve assembly with the bolt.
      Fig 2: View Of Camshaft Timing Oil Control Valve Assembly
      GTY160930Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

      Torque: 9.0 N*m ( 92 kgf*cm, 80 ft.*lbf)

    3. Connect the camshaft oil control valve assembly connector.
    4. Install the vacuum hose clamp with the bolt.

      Torque: 8.5 N*m ( 87 kgf*cm, 75 ft.*lbf)

      Fig 3: View Of Vacuum Hose Clamp
      GTY164999Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
  2. INSTALL OUTER COWL TOP PANEL

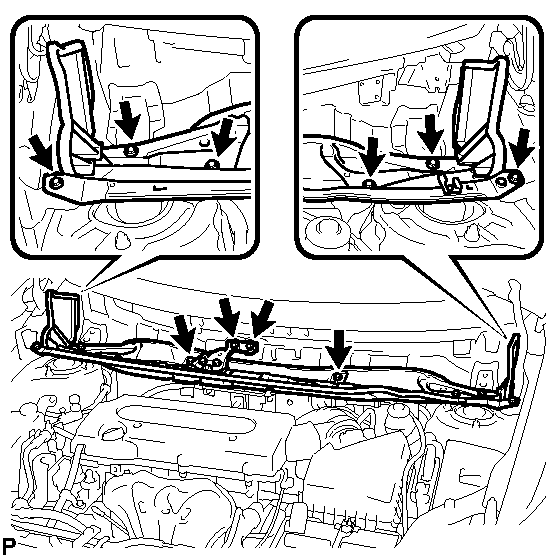

    Fig 4: View Of Bolts And Outer Cowl Top Panel
    GTY167005Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    1. Install the cowl top panel outer with the 10 bolts.

      Torque: 6.0 N*m ( 61 kgf*cm, 53 ft.*lbf)

    2. Install the wire harness.
      Fig 5: View Of Wire Harness
      GTY162708Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
  3. INSTALL FRONT WIPER MOTOR AND LINK  . Refer to INSTALLATION - Step 2
  4. INSTALL COWL TOP VENTILATOR LOUVER LH  . Refer to INSTALLATION - Step 3
  5. INSTALL COWL TOP VENTILATOR LOUVER RH  . Refer to INSTALLATION - Step 4
  6. INSTALL HOOD TO COWL TOP SEAL  . Refer to INSTALLATION - Step 5
  7. INSTALL FRONT WIPER ARM AND BLADE ASSEMBLY LH  . Refer to INSTALLATION - Step 6
  8. INSTALL FRONT WIPER ARM AND BLADE ASSEMBLY RH  . Refer to INSTALLATION - Step 7
  9. INSTALL WINDSHIELD WIPER ARM COVER  . Refer to INSTALLATION - Step 8
  10. INSPECT FOR OIL LEAK
  11. INSTALL NO. 1 ENGINE COVER SUB-ASSEMBLY  See step  5
