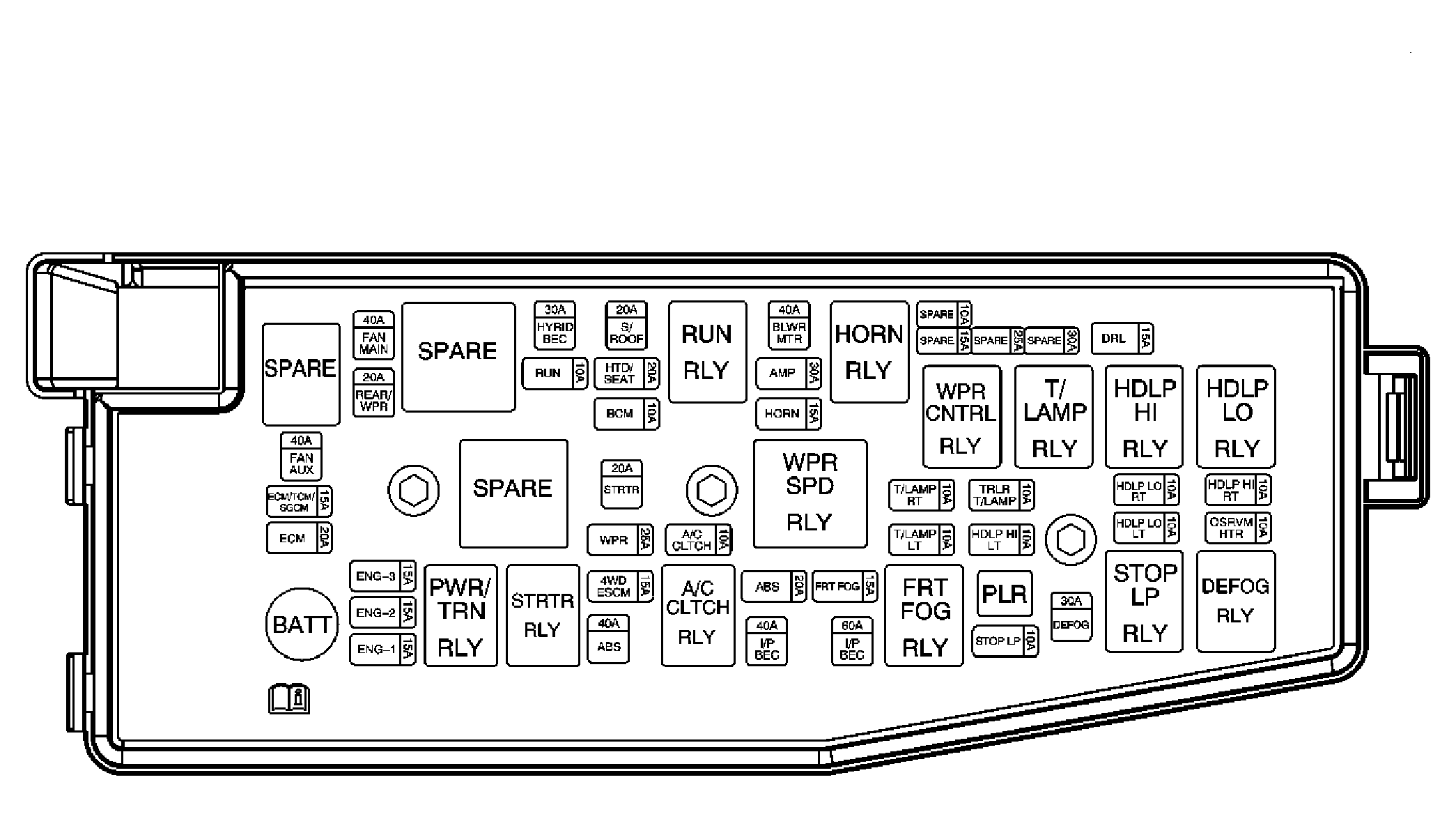

Fuse Block - Underhood Label
Fuse Block - Underhood Label Usage
| Device | Rating | Description |
|---|---|---|
| 4WD/ESCM Fuse | 15A | Rear Differential Clutch Control Module, Evaporative Emissions Canister Vent Solenoid, Intermediate Voltage Controls (HP7) |
| ABS Fuse | 40A | Electronic Brake Control Module (EBCM) Motor |
| ABS Fuse | 20A | EBCM |
| A/C CLTCH Fuse | 10A | A/C Compressor Clutch Relay |
| AMP Fuse | 30A | Amplifier |
| BCM Fuse | 10A | Body Control Module (BCM) Voltage Sensing |
| BLWR Fuse | 40A | HVAC Blower Motor Control Module |
| DEFOG Fuse | 30A | Rear Window Defogger |
| DRL Fuse | 15A | Daytime Running Lights Resistor |
| ECM Fuse | 20A | Engine Control Module |
| ECM/TCM/SGCM Fuse | 15A | Engine Control Module, Transmission Control Module and Starter Generator Control Module (HP7) |
| ENG 1 Fuse | 15A | Evaporative Emissions Canister Purge Solenoid, Injectors 1, 2, 3, 4 (LAT), Injectors 1, 2, 3, 4, 5, 6, (LZ4), Injectors 1, 3, 5 (LY7) and Ignition Coils 1, 3, 5 (LY7) |
| ENG 2 Fuse | 15A | Injectors 2, 4, 6 (LY7), Ignition Module (LZ4), Ignition Coils 1, 2, 3, 4 (LAT) and Ignition Coils 2, 4, 6 (LY7) |
| ENG 3 Fuse | 15A | Evaporative Emissions (EVAP) Canister Purge Solenoid Valve, Heated Oxygen Sensors (HO2S), Mass Air Flow (MAF) Intake Air Temperature (IAT) Sensor |
| FAN AUX Fuse | 40A | Right Cooling Fan |
| FAN MAIN Fuse | 40A | Left Cooling Fan |
| FRT FOG Fuse | 20A | Fog Lamps |
| HTD SEAT | 20A | Heated Seat Control Module Driver/Passenger |
| HDLP HI LT Fuse | 10A | Headlamp Left Hand High Beam |
| HDLP HI RT Fuse | 10A | Headlamp Right Hand High Beam |
| HDLP LO LT Fuse | 10A | Headlamp Left Hand Low Beam |
| HDLP LO RT Fuse | 10A | Headlamp Right Hand Low Beam |
| HORN Fuse | 15A | HORN Relay |
| HYBRID BEC Fuse | 30 | Auxiliary BEC (HP7) |
| IP BEC Fuse | 60A | I/P Fuse Block - AIR BAG, AIRCON, AUX OUTLET1, AUX OUTLET 2, BCM(VB1), BCM(VB2), BCM(VB3), BCM(VB4), BCM(VB5), BCM(VB6), BCM(VB7), CIGAR, DRL, DR LOCK, F /DR LK, FSCM, IGNITION SW, MEMORY, ONSTAR, PROVISION, POWER SEAT, REAR CLOSURE, TRAILER STOP/TURN, WASHER Fuses; DRLOCK, DR UNLOCK, F/DR LK, FRT WASHER PUMP AND REAR CLOSURE Relays |
| IP BEC Fuse | 40A | I/P Fuse Block Fuses - Airbag, Cluster, ECM/TCM, FSCM, ISRVM/RAIN, KEY CAPTURS, OSRVM, PROVISION, PWR WIN DRIV, PWR WIN PASS, SUNROOF, and the ACC/RAP, RUN/CRANK RelayS |
| OSRVM Fuse | 10 | Heated Washers, Heated Outside Rear View Mirrors |
| REAR WPR Fuse | 20A | REAR WIPER MOTOR |
| Run Fuse | 10A | I/P Fuse Block Ignition 2, Heated Seat Control Unit (Driver), Heated Seat Control Unit (Passenger), Heating Mat Switch (Driv/Pass), Light switch Assembly |
| STRTR Fuse | 20A | STARTER Relay |
| STOP LP Fuse | 10A | Stop Lamps |
| S/ROOF Fuse | 20 | Sun Roof Module |
| T/LAMP LT Fuse | 10A | Park and Turn Lamp Left side, Front Side Marker Lamp Left and Tail Lamp Left |
| T/LAMP RT Fuse | 10A | Park and Turn Lamp Right side, Front Side Marker Lamp Right and Tail Lamp Right |
| TRLR T/LAMP Fuse | 10A | Trailer Connector |
| WPR Fuse | 25A | WIPER CONTROL Relay |
| Spare Fuse | 10A | Spare |
| Spare Fuse | 15A | Spare |
| Spare Fuse | 25A | Spare |
| Relays | 30A | Spare |
| A/C CLTCH Relay | - | A/C Compressor Clutch |
| DEFOG Relay | - | Rear Window Defogger and Heating Fuse |
| FAN AUX Relay | - | Right Cooling Fan |
| FAN MAIN Relay | - | Left Cooling Fan |
| FAN CNTRL Relay | - | Right Cooling Fan |
| FRT FOG Relay | - | FRT FOG Fuse |
| HDLP HI Relay | - | HDLP HI LT, HDLP HI RT Fuses |
| HDLP LO Relay | - | HDLP LO LT, HDLP LO RT, DRL Fuses |
| HORN Relay | - | Horn |
| PWR/TRN Relay | - | ECM, ENG1, ENG2, ENG3 Fuses |
| Run Relay | - | Run Fuse |
| STRTR Relay | - | Starter |
| STOP LP Relay | - | STOP LP Fuse |
| T/LAMP Relay | - | T/LAMP LT Fuse, T/LAMP RT Fuse, TRLR T/LAMP Fuse |
| WPR CNTRL Relay | - | Windshield Wiper Motor |
| WPR SPD Relay | - | Wiper Motor Speed |
