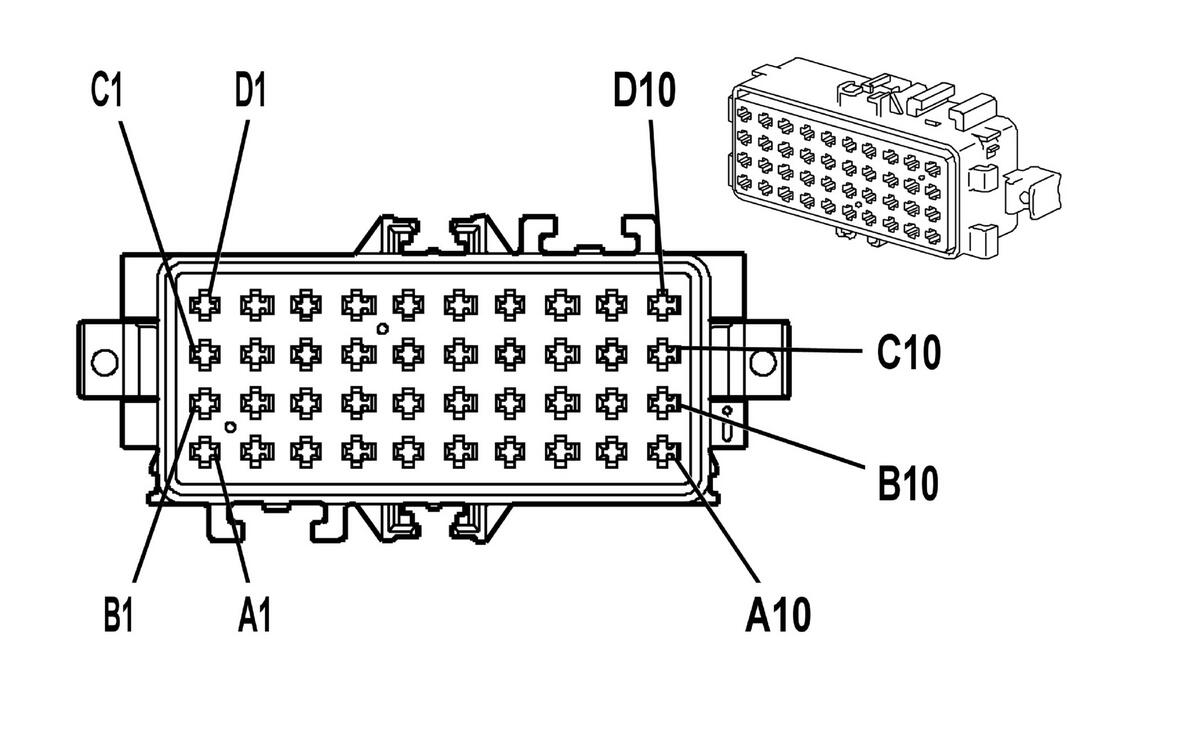

Fuse Block - Auxiliary (HP7)
Courtesy of GENERAL MOTORS CORP. Fuse Block - Auxiliary (HP7)
| Pin |
Wire |
Circuit |
Function |
| A1 |
- |
- |
Not Used |
| A2 |
1 GY/WH |
5259 |
Battery Positive Voltage |
| A3 |
- |
- |
Not Used |
| A4 |
0.8 RD/WH |
3140 |
Battery Positive Voltage |
| A5 |
0.5 D-GN |
909 |
Hill Hold Valve Brake Relay Contact Output Voltage |
| A6 |
- |
- |
Not Used |
| A7 |
0.35 PK |
639 |
Ignition 1 Voltage |
| A8 |
2 RD/BK |
42 |
Battery Positive Voltage |
| A9 |
0.5 RD/WH |
2940 |
Battery Positive Voltage |
| A10 |
- |
- |
Not Used |
| B1 |
- |
- |
Not Used |
| B2 |
0.5 PK/WH |
5537 |
Auxiliary Transmission Fluid Pump Battery Voltage |
| B3 |
- |
- |
Not Used |
| B4 |
0.8 RD/WH |
3140 |
Battery Positive Voltage |
| B5 |
0.35 GY |
990 |
Hill Hold Valve Relay Control |
| B6 |
- |
- |
Not Used |
| B7 |
0.5 RD/WH |
3240 |
Battery Positive Voltage |
| B8 |
2 RD/BK |
40 |
Battery Positive Voltage |
| B9 |
0.5 RD/WH |
3240 |
Battery Positive Voltage |
| B10 |
- |
- |
Not Used |
| C1-C7 |
- |
- |
Not Used |
| C8 |
2 RD/BK |
42 |
Battery Positive Voltage |
| C9 |
1 RD/WH |
3140 |
Battery Positive Voltage |
| C10 |
- |
- |
Not Used |
| D1-D10 |
- |
- |
Not Used |
Connector Part Information
- OEM: 13607200
- Service: See Catalog
- Description: 40-Way F (BK)
|
Terminal Part Information
- Terminal/Tray: See Terminal Repair Kit
- Core/Insulation Crimp: See Terminal Repair Kit
- Release Tool/Test Probe: See Terminal Repair Kit
|
