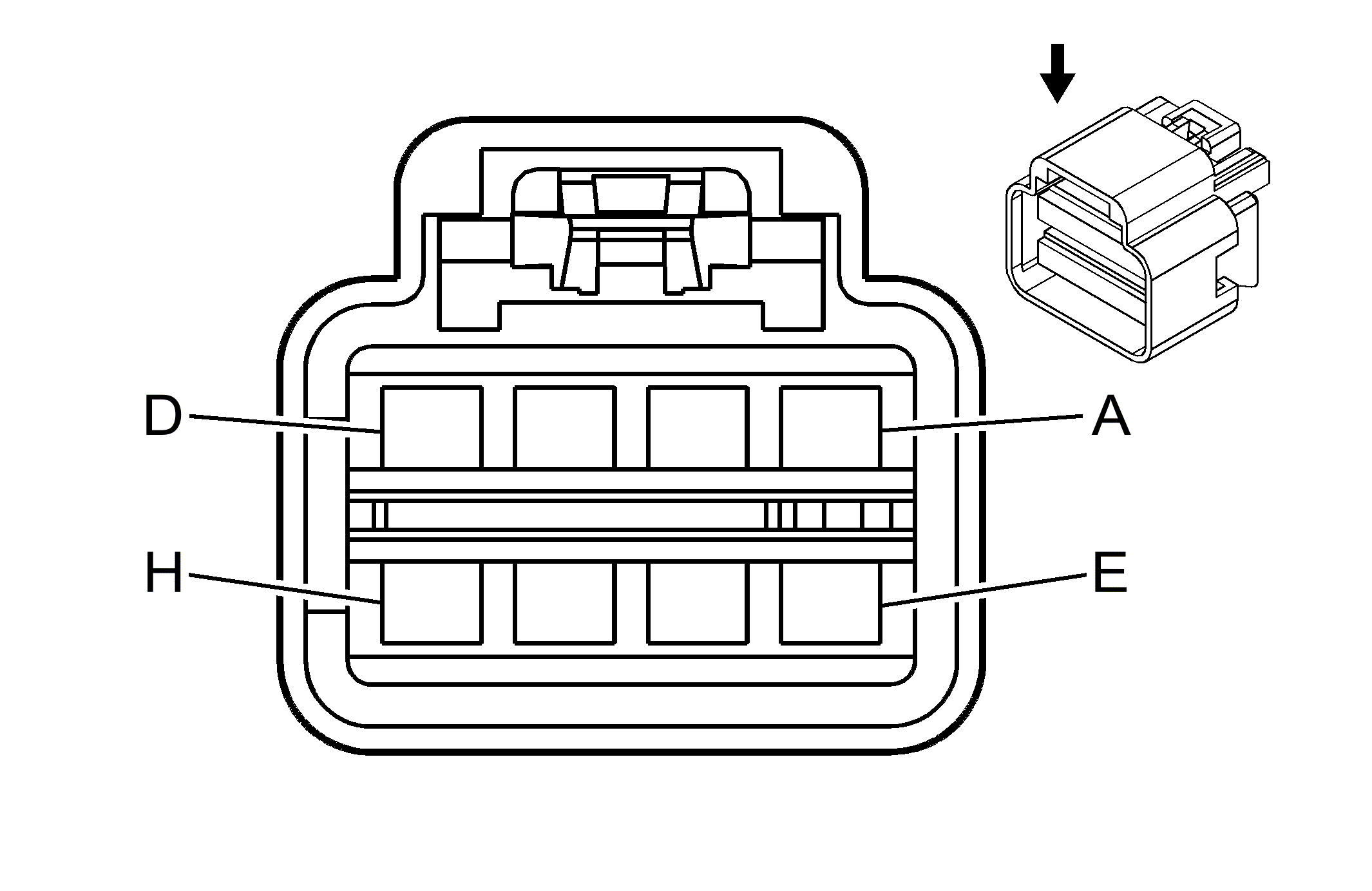

Window Switch - Right Rear
Courtesy of GENERAL MOTORS CORP. Window Switch - Right Rear
| Pin |
Wire |
Circuit |
Function |
| A |
2 L-GN |
170 |
Power Window Master Switch Right Rear Up Signal |
| B |
2 D-BU |
1307 |
Power Window Master Switch Lockout Signal |
| C |
0.35 BK |
550 |
Ground |
| D |
2 PU |
171 |
Power Window Master Switch Right Rear Down Signal |
| E |
2 D-BU |
670 |
Power Window Motor Right Rear Up Control |
| F-G |
- |
- |
Not Used |
| H |
2 BN |
671 |
Power Window Motor Right Rear Down Control |
Connector Part Information
- OEM: 15326925
- Service: See Catalog
- Description: 8-Way F GT 280 Series, Sealed (BK)
|
Terminal Part Information
- Pins: A-B, D-E, H
- Terminal/Tray: 15304713/19
- Core/Insulation Crimp: 4/4
- Release Tool/Test Probe: 15315247/J-35616-4A (PU)
- Pins: C
- Terminal/Tray: 15304711/8
- Core/Insulation Crimp: E/A
- Release Tool/Test Probe: 15315247/J-35616-4A (PU)
|
