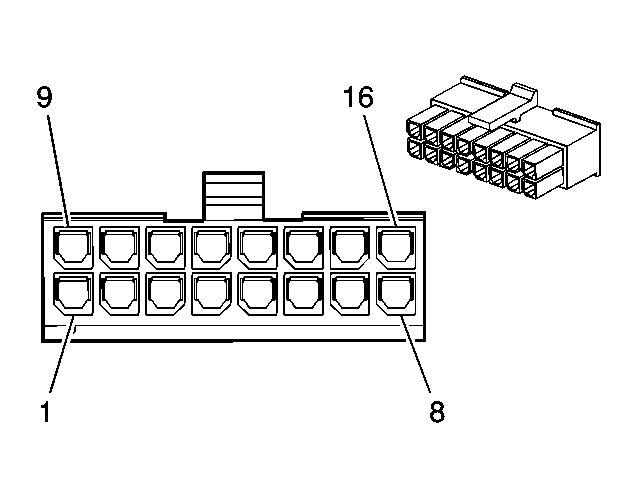

Generator Battery Disconnect Control Module X2 (HP7)
Courtesy of GENERAL MOTORS CORP. Generator Battery Disconnect Control Module X2 (HP7)
| Pin |
Wire |
Circuit |
Function |
| 1 |
0.5 WH/RD |
- |
Link Voltage |
| 2 |
0.5 RD |
- |
Power |
| 3 |
0.5 RD |
- |
Fan Control |
| 4 |
0.5 BK |
- |
Ground |
| 5 |
0.5 BN |
- |
Contactor Low Side PWM |
| 6 |
0.5 D-BU |
2500 |
High Speed GMLAN Serial Data Bus + |
| 7 |
0.5 GY |
2500 |
High Speed GMLAN Serial Data Bus + |
| 8 |
0.5 RD |
1540 |
Battery Positive Voltage |
| 9 |
0.5 YE/RD |
- |
Disconnect Switch Control |
| 10 |
0.5 RD |
- |
Contactor Supply Voltage |
| 11 |
0.5 OG |
- |
Fan Tach Feedback |
| 12 |
0.5 GN |
1250 |
Ground |
| 13 |
0.5 WH/GN |
1250 |
Ground |
| 14 |
0.5 WH/BU |
2501 |
High Speed GMLAN Serial Data Bus - |
| 15 |
0.5 WH/GY |
2501 |
High Speed GMLAN Serial Data Bus - |
| 16 |
0.5 PU |
239 |
Ignition 1 Voltage |
Connector Part Information
- OEM: 43025-1600
- Service: See Catalog
- Description: 16-Way F Micro-Fit 3.0 Series BK)
|
Terminal Part Information
- Terminal/Tray: See Terminal Repair Kit
- Core/Insulation Crimp: See Terminal Repair Kit
- Release Tool/Test Probe: See Terminal Repair Kit
|
