Fuse Block - Underhood X4

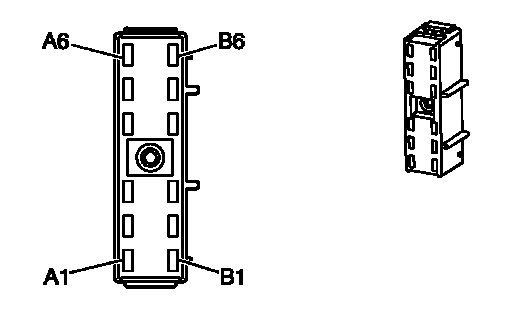

Courtesy of GENERAL MOTORS CORP. Fuse Block - Underhood X4
| Pin |
Wire |
Circuit |
Function |
| A1 |
- |
- |
Not Used |
| A2 |
3 D-GN |
591 |
Ignition 1 Voltage |
| A3 |
3 RD/BK |
242 |
Battery Positive Voltage |
| A4 |
3 RD/BK |
442 |
Battery Positive Voltage |
| A5-A6 |
- |
- |
Not Used |
| B1 |
- |
- |
Not Used |
| B2 |
5 RD/BK |
342 |
Battery Positive Voltage |
| B3 |
5 RD/BK |
542 |
Battery Positive Voltage |
| B4 |
5 RD/BK |
142 |
Battery Positive Voltage |
| B5 |
5 RD/BK |
42 |
Battery Positive Voltage |
| B6 |
2 RD/BK |
842 |
Battery Positive Voltage |
Connector Part Information
- OEM: 15394383
- Service: See Catalog
- Description: 12-Way F Metri-Pack 800 Unsealed (BK)
|
Terminal Part Information
- Pins: A2-A4, B2, B4-B6
- Terminal/Tray: 12110127/19
- Core/Insulation Crimp: F/G
- Release Tool/Test Probe: 12150860/J-35616-44 (YE)
- Pins: B3
- Terminal/Tray: 12092445/18
- Core/Insulation Crimp: G/G
- Release Tool/Test Probe: 12150860/J-35616-44 (YE)
|
