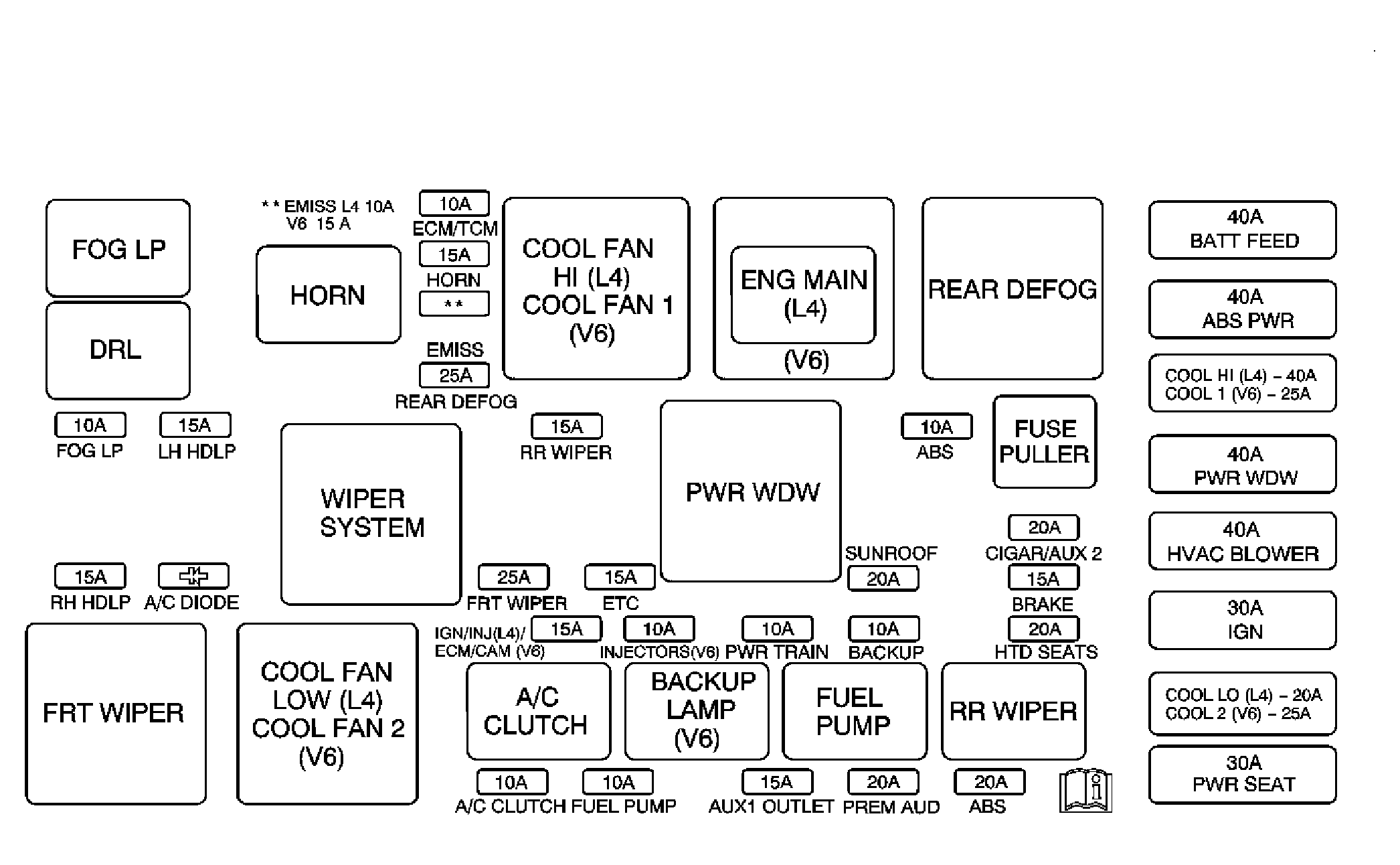

Underhood Fuse Block Label
Underhood Fuse Block Label Usage
| Device | Rating | Description |
|---|---|---|
| ABS Fuse | 10 A | EBCM |
| ABS Fuse | 20 A | EBCM |
| ABS PWR Fuse | 40 A | EBCM |
| A/C CLUTCH Fuse | 10 A | A/C CLUTCH Relay |
| A/C CLUTCH Relay | - | A/C Compressor Clutch |
| A/C DIODE | - | - |
| AUX 1 OUTLET Fuse | 15 A | Auxiliary Power Outlet |
| BACKUP LAMP Relay | - | Not Used |
| BACKUP Fuse | 10 A | Backup Switch (M/T), Coolant Level Switch, PNP Switch (A/T), Vehicle Speed Sensor (M/T) |
| BATT FEED Fuse | 40 A | I/P Fuse Block B+ Fuses |
| BRAKE Fuse | 15 A | Stop Lamp Switch |
| COOL 1 Fuse (L66) | 25 A | COOL FAN 1 Relay |
| COOL 2 Fuse (L66) | 25 A | COOL FAN 2 Relay |
| COOL FAN LOW Relay (L61) | - | ECM |
| COOL FAN HI Relay (L61) | - | Cooling Fan, Cooling Fan Resistor, ECM |
| COOL FAN 1 Relay (L66) | - | Left Cooling Fan, PCM |
| COOL FAN 2 Relay (L66) | - | Cooling Fan Relay 3, PCM, Right Cooling Fan |
| COOL HI Fuse (L61) | 40 A | COOL FAN HI Relay |
| COOL LO Fuse (L61) | 20 A | COOL FAN LOW Relay |
| CIGAR/AUX 2 Fuse | 20 A | Cigar Lighter |
| DRL Relay | - | DRL Resistor |
| ECM/CAM Fuse (L66) | 15 A | CMP Sensor, ECM |
| ECM/TCM Fuse | 10 A | ECM, TCM |
| EMISS Fuse (L61) | 10 A | Heated Oxygen Sensors, EVAP Purge Solenoid, EVAP Vent Solenoid |
| EMISS Fuse (L66) | 15 A | Heated Oxygen Sensors, EVAP Purge Solenoid, EVAP Vent Solenoid |
| ENG MAIN Relay | - | EMISS Fuse, ETC Fuse (L61), ECM/CAM Fuse |
| ETC Fuse | 15 A | ECM |
| FOG LP Relay (Except HP7) | - | Fog Lamps |
| FOG LP Fuse (Except HP7) | 10 A | FOG LAMP Relay |
| FRT WIPER Relay | - | Windshield Wiper Motor, Windshield Wiper/Washer Switch |
| FRT WIPER Fuse | 25 A | FRT WIPER Relay |
| FUEL PUMP Relay | - | Primary Fuel Pump and Sender Assembly |
| FUEL PUMP Fuse | 10 A | FUEL PUMP Relay |
| HORN Relay | - | Horn |
| HORN Fuse | 15 A | HORN Relay |
| HTD SEATS Fuse | 20 A | Driver and Front Passenger Heated Seat Modules |
| HVAC BLOWER Fuse | 40 A | HVAC Blower Motor |
| IGN Fuse | 30 A | Ignition Switch |
| IGN/INJ Fuse (L61) | 15 A | Fuel Injectors, ICM |
| INJECTORS Fuse (L66) | 10 A | Fuel Injectors |
| LH HDLP Fuse | 15 A | Left High and Low Beam Headlamps |
| PREM AUD Fuse | 20 A | Amplifier (WBM) |
| PWR SEAT Circuit Breaker | 30 A | Driver Seat Adjuster Switch |
| PWR TRAIN Fuse | 10 A | ECM, Automatic Transmission (A/T), PNP Switch (L66) |
| PWR WDW Circuit Breaker | 30 A | PWR WDW Relay |
| PWR WDW Relay | - | SUNROOF Fuse, Driver and Front Passenger Window Switches |
| REAR DEFOG Fuse | 25 A | REAR DEFOG Relay |
| REAR DEFOG Relay | - | Rear Defogger Grid |
| RH HDLP Fuse | 15 A | Right High and Low Beam Headlamps |
| RR WIPER Fuse | 15 A | REAR WIPER Relay |
| RR WIPER Relay | - | Rear Wiper Motor |
| SUNROOF Fuse | 20 A | Sunroof Control Module |
| WIPER SYSTEM Relay | - | FRT WIPER Fuse, RR WIPER Fuse |
