Steering Column Disassembled View

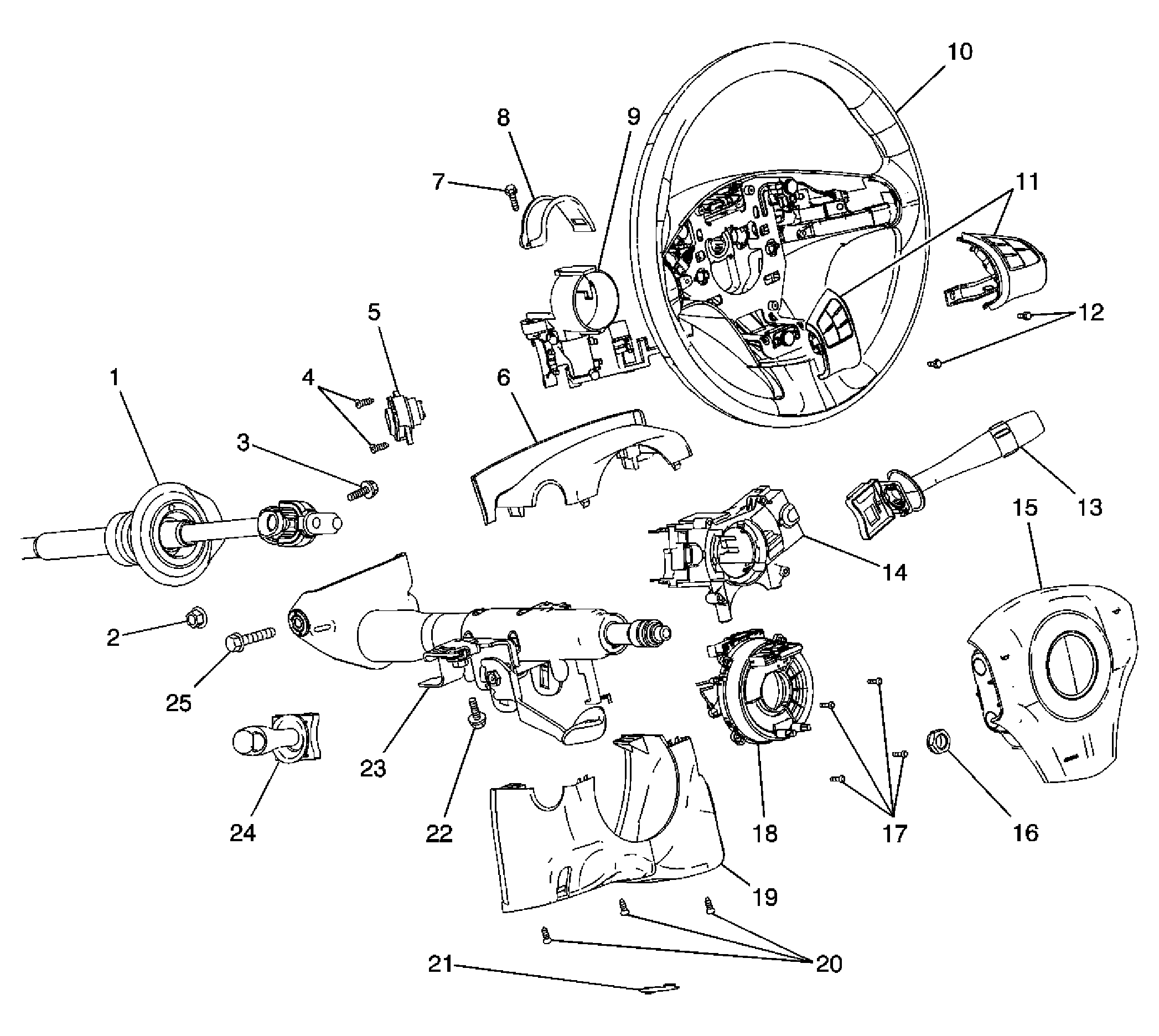

Fig 1: Steering Column Disassembled View
GM1679031Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 Intermediate Steering Shaft
2 Intermediate Steering Shaft Nut
3 Intermediate Steering Shaft Bolt
4 Ignition Switch Screws
5 Ignition Switch
6 Steering Column Upper Trim Cover
7 Ignition Lock Cylinder Case Shear Bolt
8 Ignition Lock Cylinder Case Clamp
9 Ignition Lock Cylinder Case
10 Steering Wheel
11 Steering Wheel Control Switches
12 Steering Wheel Control Switch Screws
13 Windshield Wiper/Washer Switch
14 Multi-Function Switch Housing
15 Steering Wheel Inflatable Restraint Module
16 Steering Wheel Nut
17 SIR Coil Screws
18 SIR Coil
19 Steering Column Lower Trim Cover
20 Steering Column Lower Trim Cover Screws
21 Steering Column Lower Trim Cover Plug
22 Steering Column Upper Mounting Bolt
23 Steering Column
24 Turn Signal Switch
25 Steering Column Lower Mounting Bolt
