Seat Back Replacement - Front
Seat Back Replacement - Front

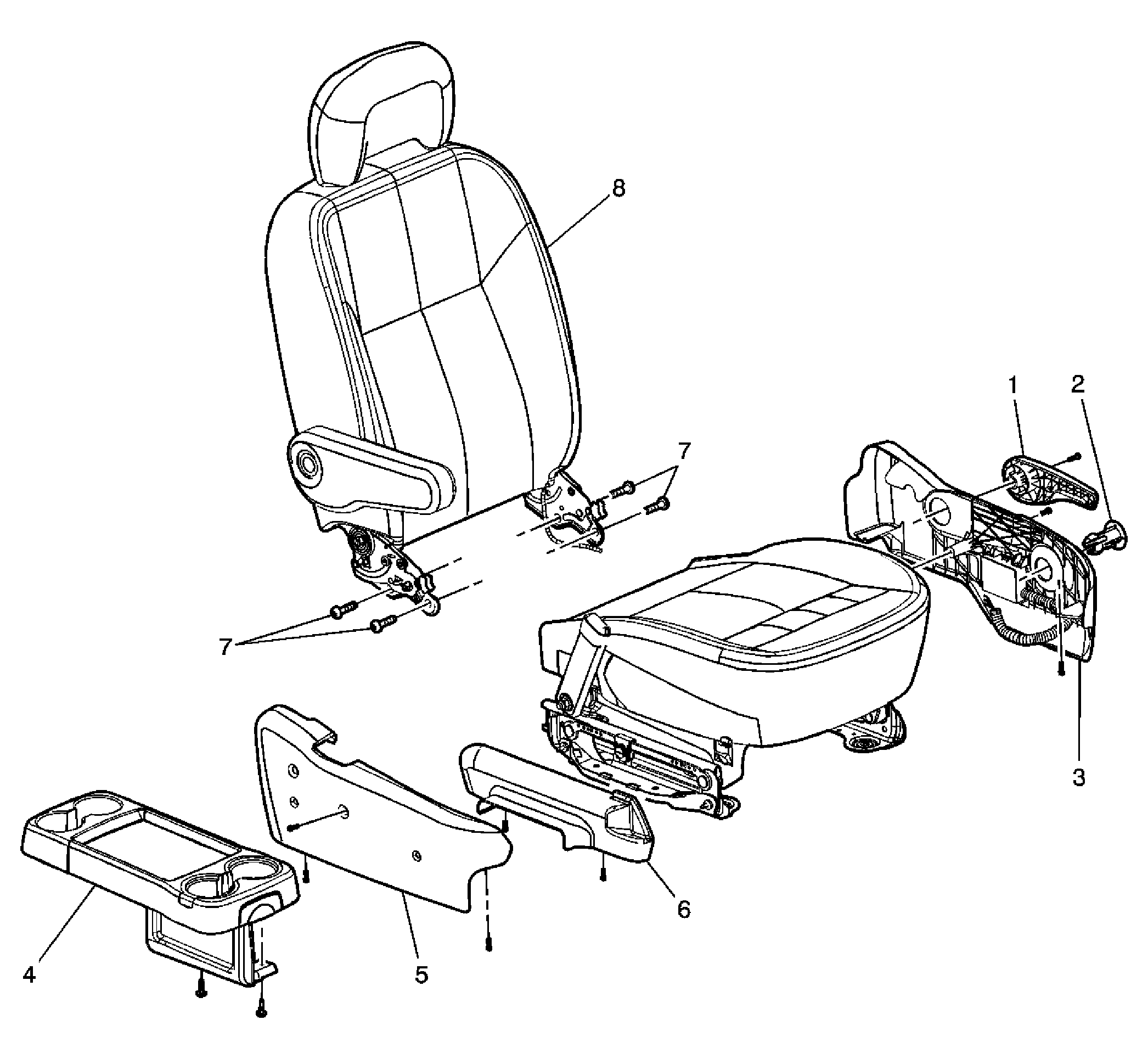

| Callout | Component Name |
|---|---|
|
NOTE:
Refer to Fastener Notice
in Cautions and Notices. Fastener Tightening Specifications:
Refer to Fastener Tightening Specifications .Preliminary Procedure: Remove the front bucket seat. Refer to Seat Replacement - Front Bucket . |
|
| 1 | Handle, Seat Recliner Refer to Seat Back Recliner Handle Replacement - Front . |
| 2 | Plug, Seat Recliner Handle |
| 3 | Cover, Seat Outer Adjuster Refer to Seat Adjuster Track Cover Replacement - Front . |
| 4 | Tray Assembly, Seat Storage Refer to Storage Tray Replacement - Front Seat . |
| 5 | Cover, Seat Outer Adjuster Refer to Seat Adjuster Track Cover Replacement - Front . |
| 6 | Cover, Seat Inner Adjuster Refer to Seat Adjuster Track Cover Replacement - Front . |
| 7 | Bolt, Seat Back Recliner (Qty: 4) Tighten: 48 N.m (35 lb ft) |
| 8 | Seat Back Assembly |
