Manual Transmission Component Views

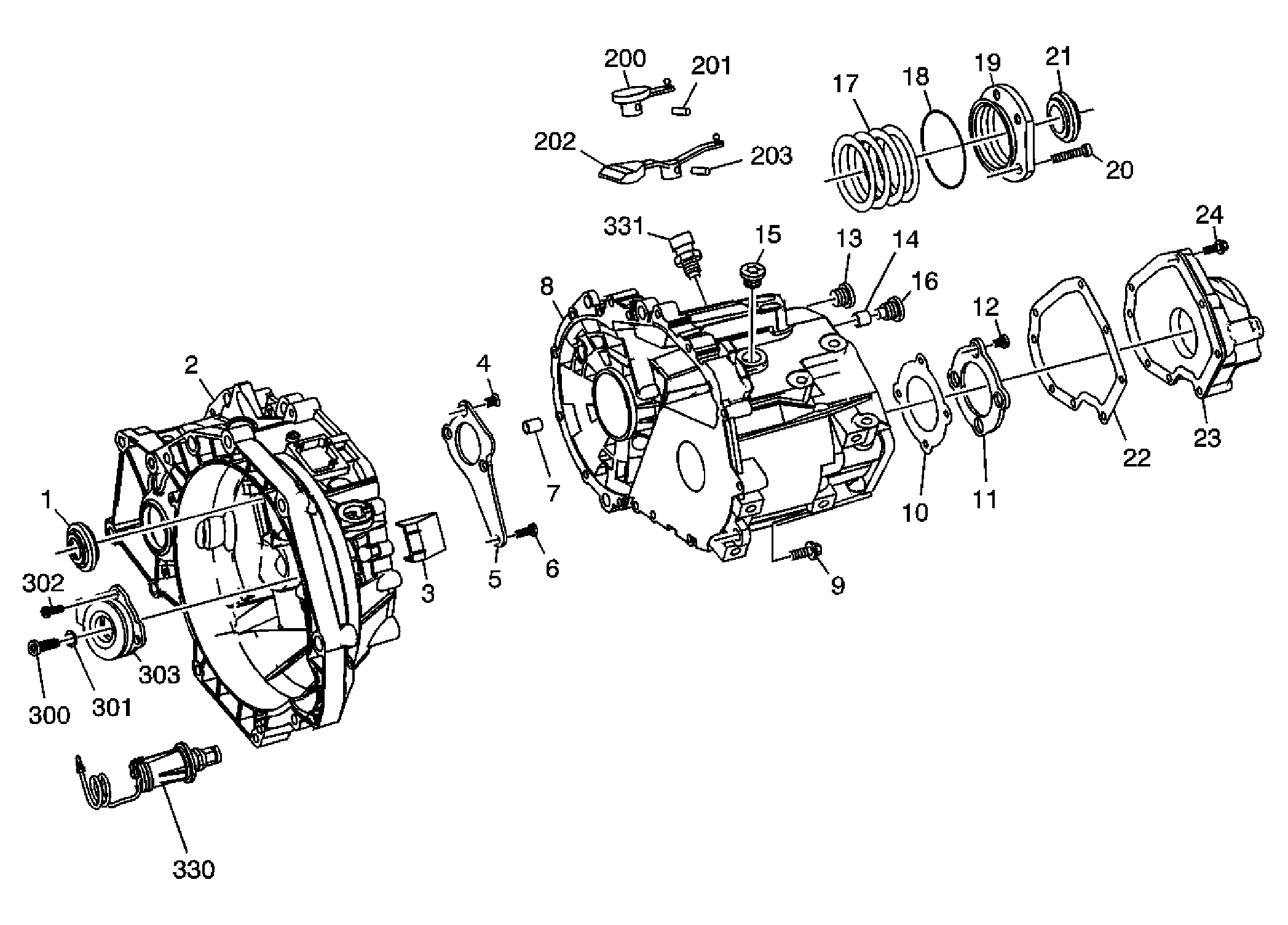

| Callout | Component Name |
|---|---|
| 1 | Drive Shaft Oil Seal |
| 2 | Clutch Housing |
| 3 | Clutch Housing Cover |
| 4 | Output Shaft Bearing Retainer Bolt |
| 5 | Output Shaft Bearing Retainer |
| 6 | Output Shaft Bearing Retainer Bolt |
| 7 | Transaxle Vent Filter |
| 8 | Transaxle Case |
| 9 | Transaxle Case to Clutch Housing Bolt |
| 10 | Input Shaft Bearing Retainer Shim |
| 11 | Input Shaft Bearing Retainer |
| 12 | Input Shaft Bearing Retainer Bolt |
| 13 | Transaxle Oil Level Plug |
| 14 | Transaxle Magnet |
| 15 | Transaxle Lube Fill Plug |
| 16 | Transaxle Oil Drain Plug |
| 17 | Differential Bearing Shims |
| 18 | Differential Bearing Retainer O-ring Seal |
| 19 | Differential Bearing Retainer |
| 20 | Differential Bearing Retainer Bolt |
| 21 | Drive Shaft Oil Seal |
| 22 | Tranxaxle Cover Gasket |
| 23 | Transaxle Cover |
| 24 | Transaxle Cover Bolt |
| 200 | Shift Lever |
| 201 | Shift Lever Roll Pin |
| 202 | Shift Lever |
| 203 | Shift Lever Roll Pin |
| 300 | Reverse Idler Shaft Bolt |
| 301 | Reverse Idler Shaft O-ring Seal |
| 302 | Slave Cylinder Bolt |
| 303 | Slave Cylinder |
| 330 | Slave Cylinder Pipe |
| 331 | Back Up Lamp Switch Assembly |

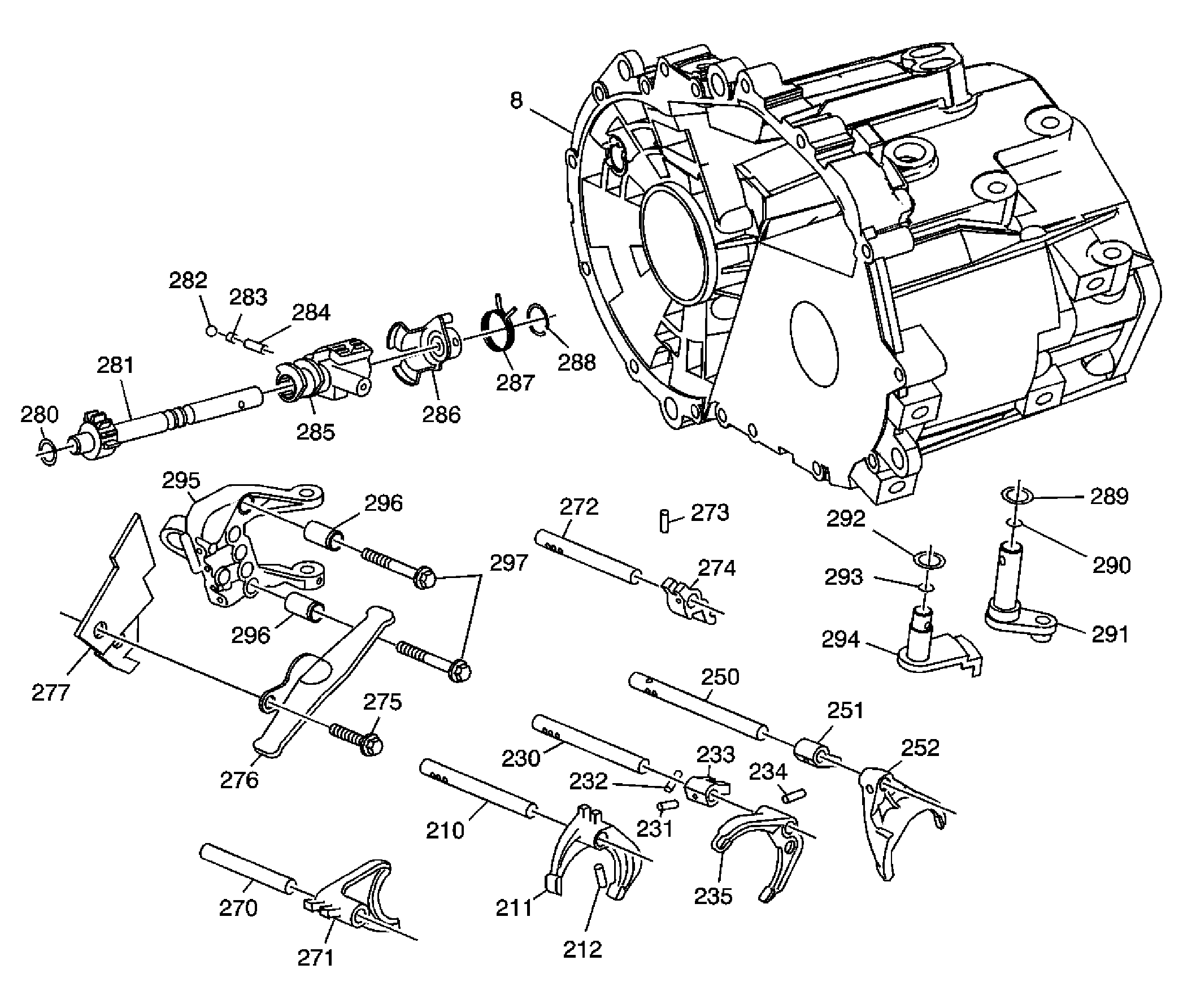

| Callout | Component Name |
|---|---|
| 8 | Transaxle Case |
| 210 | 1st and 2nd Shift Shaft |
| 211 | 1st and 2nd Shift Fork |
| 212 | Roll Pin |
| 230 | 3rd and 4th Shift Shaft |
| 231 | Roll Pin |
| 232 | Roll Pin |
| 233 | 3rd and 4th Shift Block |
| 234 | Roll Pin |
| 235 | 3rd and 4th Shift Fork |
| 250 | 5th Shift Shaft |
| 251 | 5th Shift Block |
| 252 | 5th Shift Fork |
| 270 | Reverse Shift Shaft |
| 271 | Reverse Shift Fork Assembly |
| 272 | Reverse Interlock Shaft |
| 273 | Reverse Interlock Shaft Detent Pin |
| 274 | Reverse Shift Lever |
| 275 | Reverse Shift Lever Bolt |
| 276 | Reverse Shift Lever Assembly |
| 277 | Reverse Shift Lever Bracket |
| 280 | Washer |
| 281 | Shift Rail |
| 282 | Detent Ball |
| 283 | Spacer |
| 284 | Detent Spring |
| 285 | Shift Cylinder |
| 286 | Double Position Blocker |
| 287 | Torsion Spring |
| 288 | Snap Ring |
| 289 | Washer |
| 290 | O-ring Seal |
| 291 | Shift Rail |
| 292 | Washer |
| 293 | O-ring Seal |
| 294 | Shift Rail |
| 295 | Shift Control Lever Bracket Assembly |
| 296 | Shift Control Lever Bracket Bushing |
| 296 | Shift Control Lever Bracket Bushing |
| 297 | Shift Control Lever Bracket Bolt |

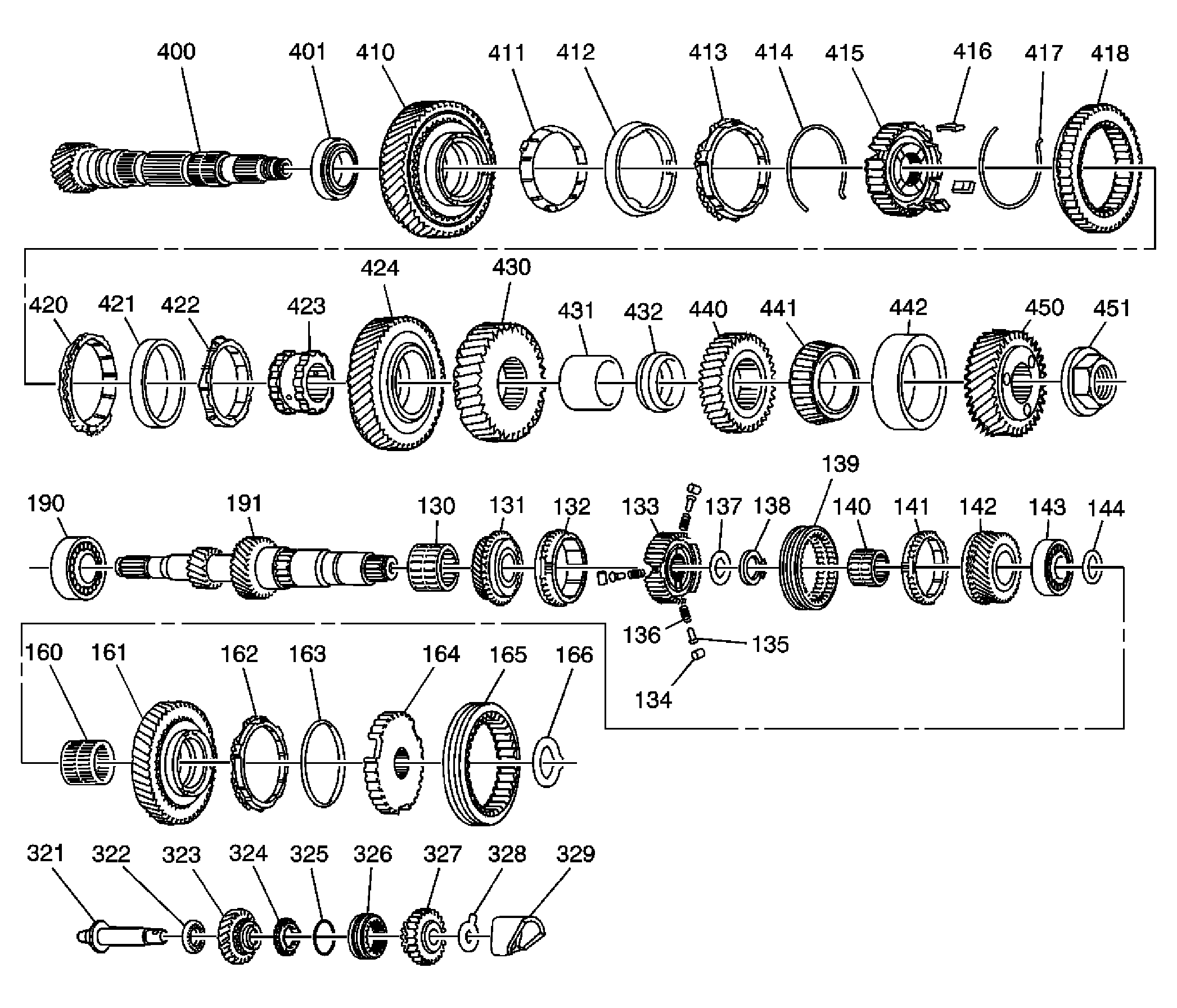

| Callout | Component Name |
|---|---|
| 130 | Third Drive Gear Bearing |
| 131 | Third Drive Gear |
| 132 | Third Gear Blocking Ring |
| 133 | Third and Fourth Gear Synchronizer Hub |
| 134 | Third and Fourth Gear Synchronizer Insert |
| 135 | Third and Fourth Gear Synchronizer Insert Pin |
| 136 | Third and Fourth Gear Synchronizer Insert Spring |
| 137 | Third and Fourth Gear Synchronizer Hub Washer |
| 138 | Third and Fourth Gear Synchronizer Retaining Ring |
| 139 | Third and Fourth Gear Synchronizer Sleeve |
| 140 | Fourth Gear Bearing |
| 141 | Fourth Gear Blocking |
| 142 | Fourth Drive Gear |
| 143 | Input Shaft Bearing |
| 144 | Input Shaft Retaining Ring |
| 160 | Fifth Drive Gear Bearing |
| 161 | Fifth Drive Gear |
| 162 | Fifth Gear Blocking Ring |
| 163 | Fifth Gear Synchronizer Spring |
| 164 | Fifth Gear Synchronizer Hub |
| 165 | Fifth Gear Synchronizer Sleeve |
| 166 | Fifth Gear Synchronizer Hub Retaining Ring |
| 190 | Input Shaft Bearing |
| 191 | Input Shaft |
| 321 | Reverse Idler Gear Shaft |
| 322 | Reverse Idler Gear Thrust Bearing |
| 323 | Reverse Idler Gear |
| 324 | Reverse Gear Blocking Ring |
| 325 | Reverse Gear Synchronizer Spring |
| 326 | Reverse Synchronizer Sleeve |
| 327 | Reverse Gear |
| 328 | Reverse Gear Thrust Washer |
| 329 | Reverse Idler Gear Shaft Bracket |
| 400 | Output Shaft |
| 401 | Output Shaft Front Bearing |
| 410 | First Driven Gear |
| 411 | First Gear Synchronizer Inner Cone |
| 412 | First Gear Synchronizer Outer Cone |
| 413 | First Gear Blocking Ring |
| 414 | First Gear Synchronizer Spring |
| 415 | First and Second Gear Synchronizer Hub |
| 416 | First and Second Gear Synchronizer Insert |
| 417 | Second Gear Synchronizer Spring |
| 418 | First and Second Gear Synchronizer Sleeve |
| 420 | Second Gear Blocking Ring |
| 421 | Second Gear Synchronizer Outer Cone |
| 422 | Second Gear Synchronizer Inner Cone |
| 423 | Second Gear Bushing |
| 424 | Second Driven Gear |
| 430 | Third Driven Gear |
| 431 | Third and Fourth Gear Spacer |
| 432 | Output Shaft Crush Sleeve |
| 440 | Fourth Driven Gear |
| 441 | Output Shaft Bearing |
| 442 | Output Shaft Bearing Race |
| 450 | Fifth Driven Gear |
| 451 | Fifth Gear Nut |

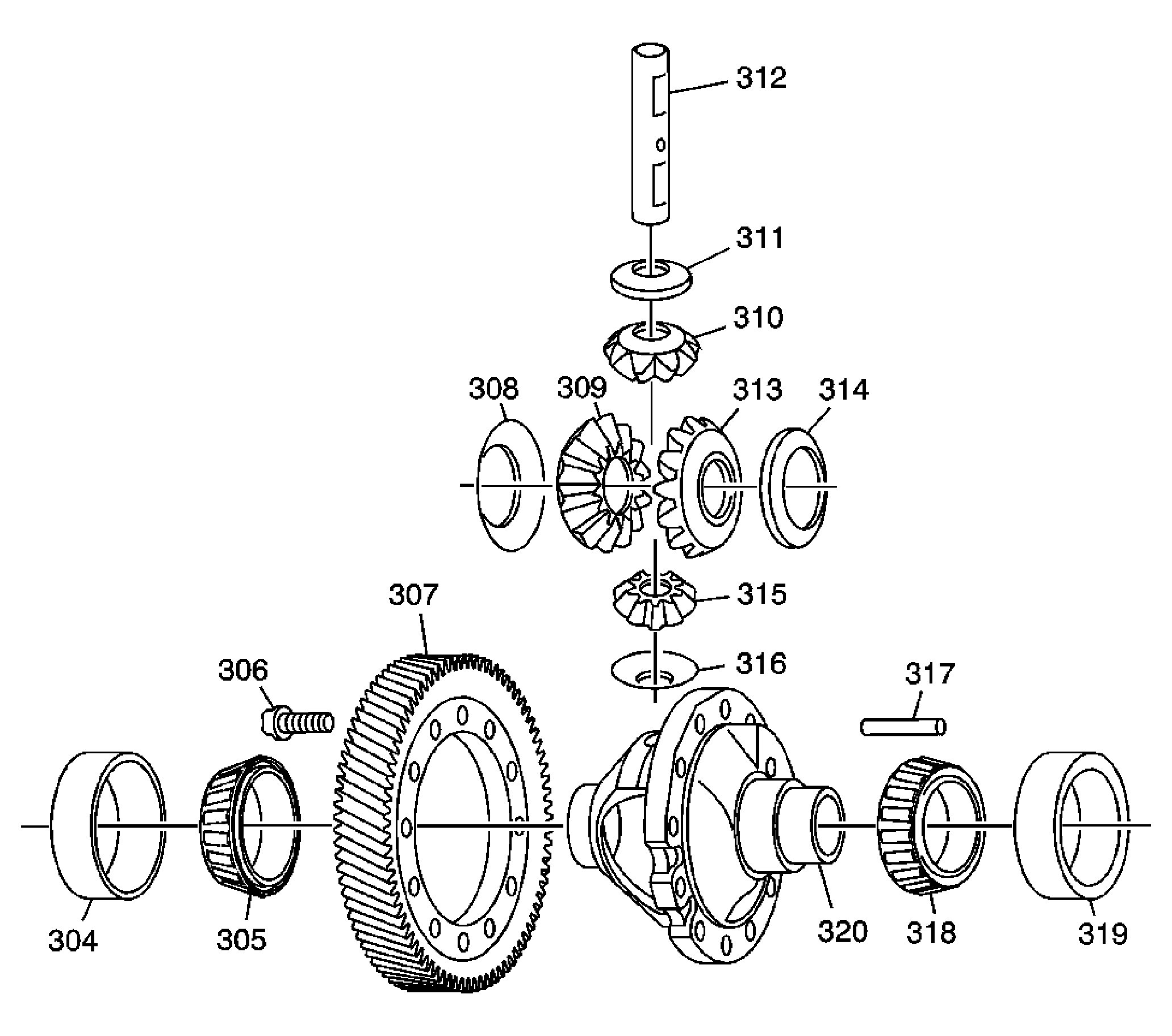

| Callout | Component Name |
|---|---|
| 304 | Differential Bearing Race |
| 305 | Differential Bearing |
| 306 | Differential Ring Gear Bolt |
| 307 | Differential Ring Gear |
| 308 | Differential Side Gear Thrust Washer |
| 309 | Differential Side Gear |
| 310 | Differential Pinion Gear |
| 311 | Differential Pinion Gear Thrust Washer |
| 312 | Differential Pinion Gear Shaft |
| 313 | Differential Side Gear |
| 314 | Differential Side Gear Thrust Washer |
| 315 | Differential Pinion Gear |
| 316 | Differential Pinion Gear Thrust Washer |
| 317 | Differential Pinion Gear Shaft Locking Pin |
| 318 | Differential Bearing |
| 319 | Differential Bearing Race |
| 320 | Differential Case |
