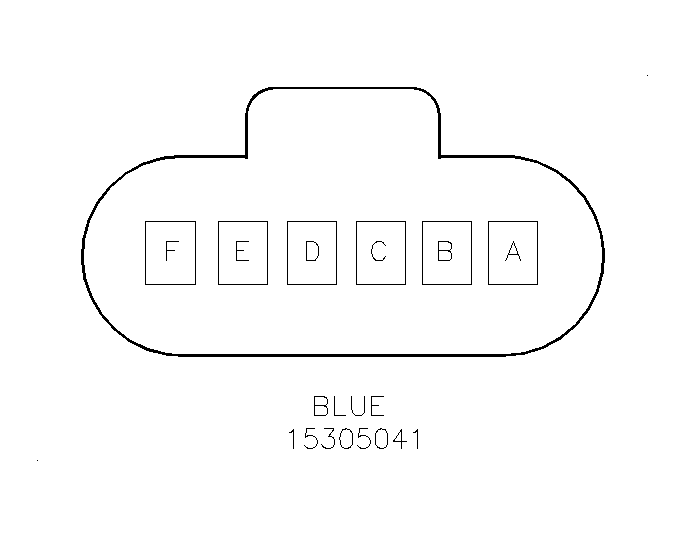

Cooling Fan Control Module Connector End View C2
Cooling Fan Control Module C2
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit Number | Function |
| A | GY | 535 | Medium Speed Cooling Fan Motor Supply Voltage |
| B | RD | 1202 | Battery Positive Voltage |
| C | D-BU | 473 | High Speed Cooling Fan Signal |
| D | L-BU | 409 | Cooling Fan Motor Supply Voltage |
| E | WH | 504 | Cooling Fan Low Reference |
| F | D-GN | 335 | Low Speed Cooling Fan Signal |
