Manual Transmission Component Views

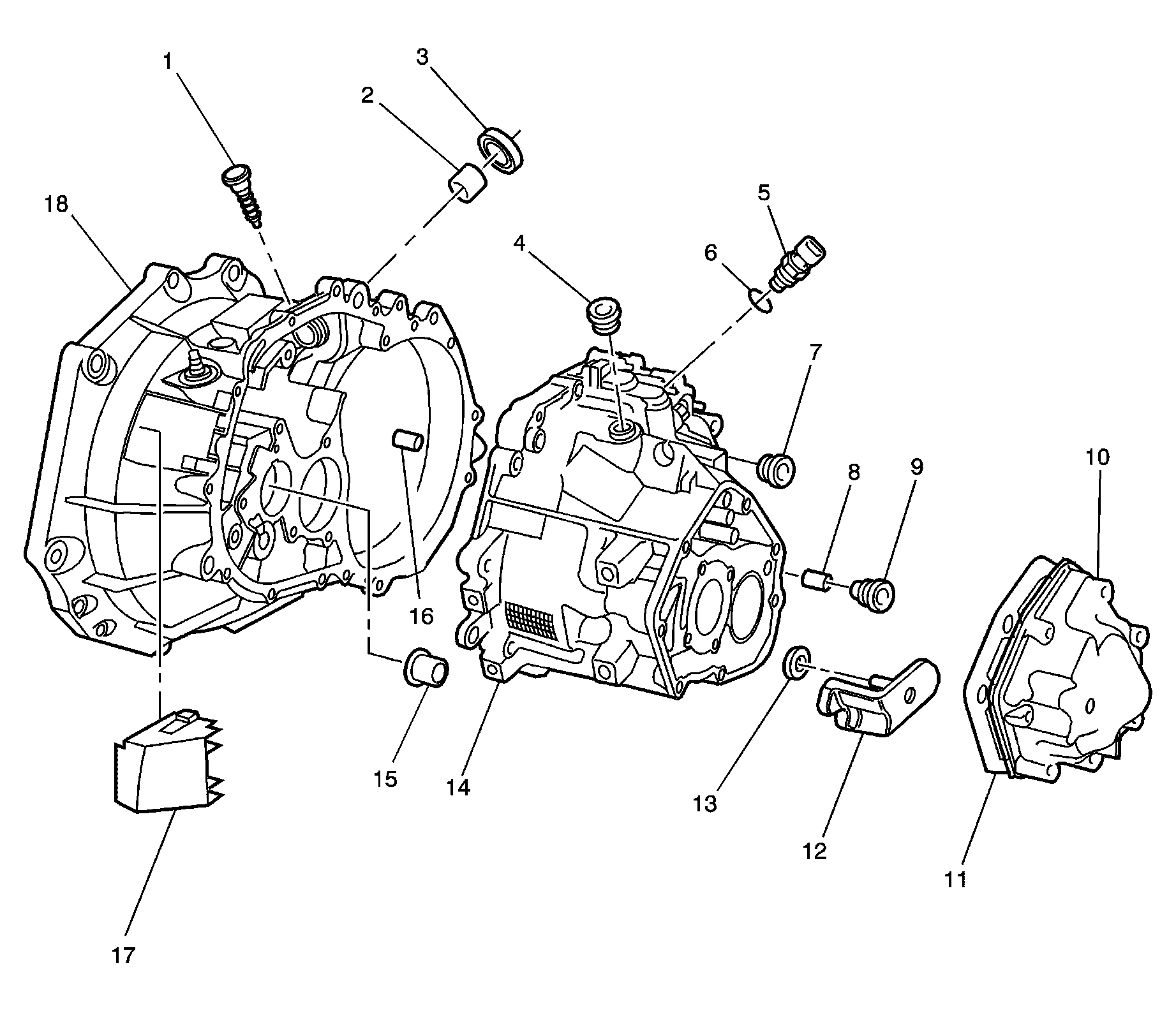

Fig 1: Transaxle Case and Clutch Housing
GM1237096Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 Plug - Manual Transaxle Shift Lever Hole
2 Bushing - Shift Control Shaft
3 Seal - Shift Control Shaft
4 Plug - Transaxle Lube Fill
5 Switch Assembly - Back Up Lamp
6 Seal - Back Up Lamp Switch
7 Plug - Transaxle Oil Level
8 Magnet - Transaxle
9 Plug - Transaxle Oil Drain
10 Cover Assembly - Transaxle
11 Gasket - Transaxle Cover
12 Trough - Manual Transaxle Oil
13 Washer - Transaxle Cover
14 Case Assembly - Transaxle
15 Trough - Manual Transaxle Oil
16 Filter - Transaxle Vent
17 Cover Assembly - Clutch Housing
18 Housing Assembly - Clutch

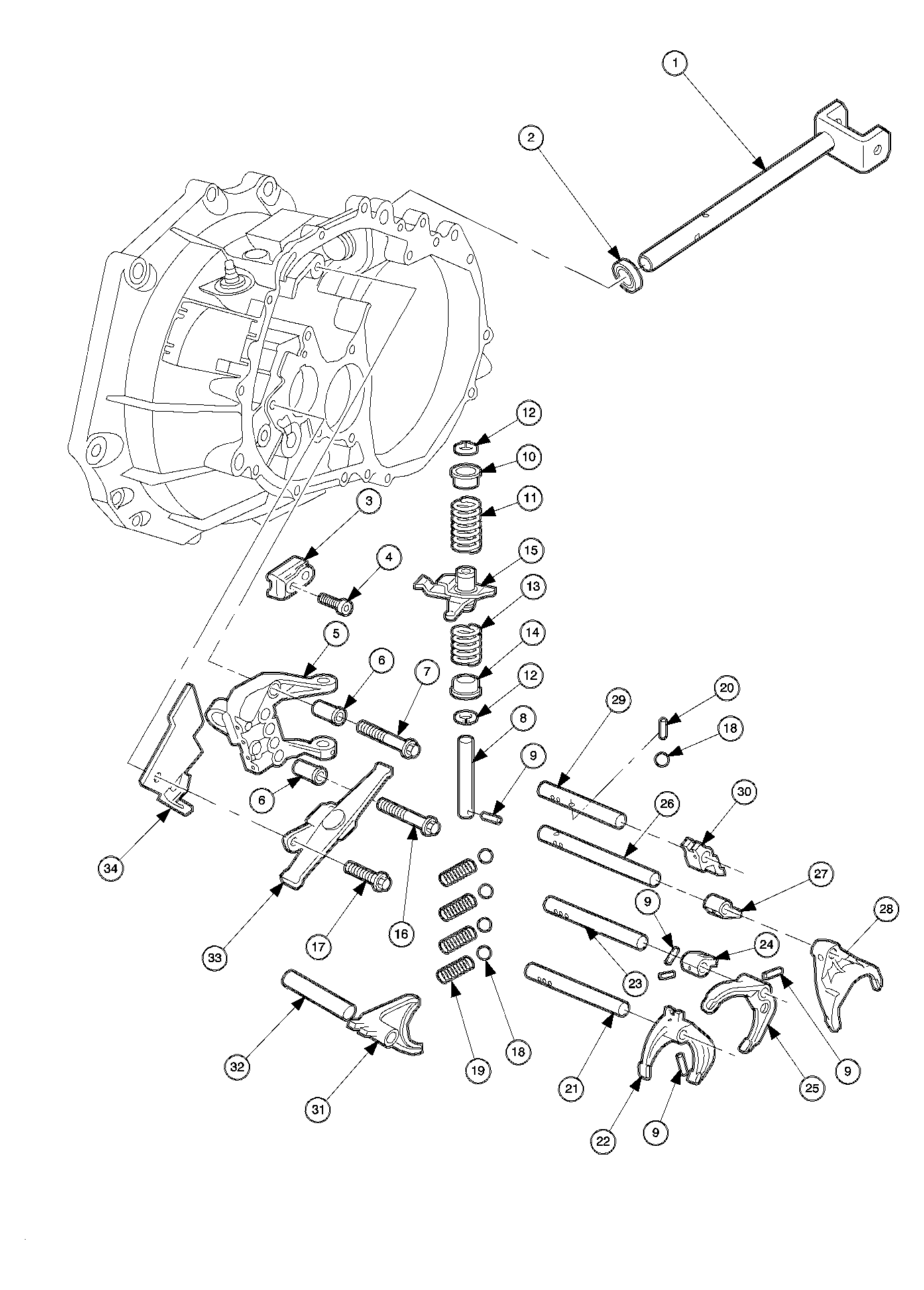

Fig 2: Internal Shift Mechanism
GM895501Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 Shaft Assembly - Shift Control
2 Seal - Shift Control Shaft
3 Block - Shift Control Shaft
4 Bolt - Shift Shaft Block
5 Bracket Assembly - Shift Control Lever
6 Bushing - Shift Control Lever Bracket
7 Bolt - Shift Control Lever Bracket
8 Shaft - Shift Control Lever
9 Pin - Roll
10 Seat - Shift Control Lever Spring
11 Spring - Shift Control Lever
12 Ring - Shift Control Lever Spring Seat Retaining
13 Spring - Shift Control Lever
14 Seat - Shift Control Lever Spring
15 Lever - Shift Control
16 Bolt - Shift Control Lever Bracket
17 Bolt - Reverse Shift Lever
18 Ball - Shift Shaft Detent
19 Spring -Shift Shaft Detent Ball
20 Pin - Reverse Interlock Shaft Detent
21 Shaft - 1st and 2nd Shift
22 Fork - 1st and 2nd Shift
23 Shaft - 3rd and 4th Shift
24 Block - 3rd and 4th Shift
25 Fork - 3rd and 4th Shift
26 Shaft - 5th Shift
27 Block - 5th Shift
28 Fork - 5th Shift
29 Shaft - Reverse Interlock
30 Lever - Reverse Shift
31 Fork Assembly - Reverse Shift
32 Shaft - Reverse Shift
33 Lever Assembly - Reverse Shift
34 Bracket - Reverse Shift Lever

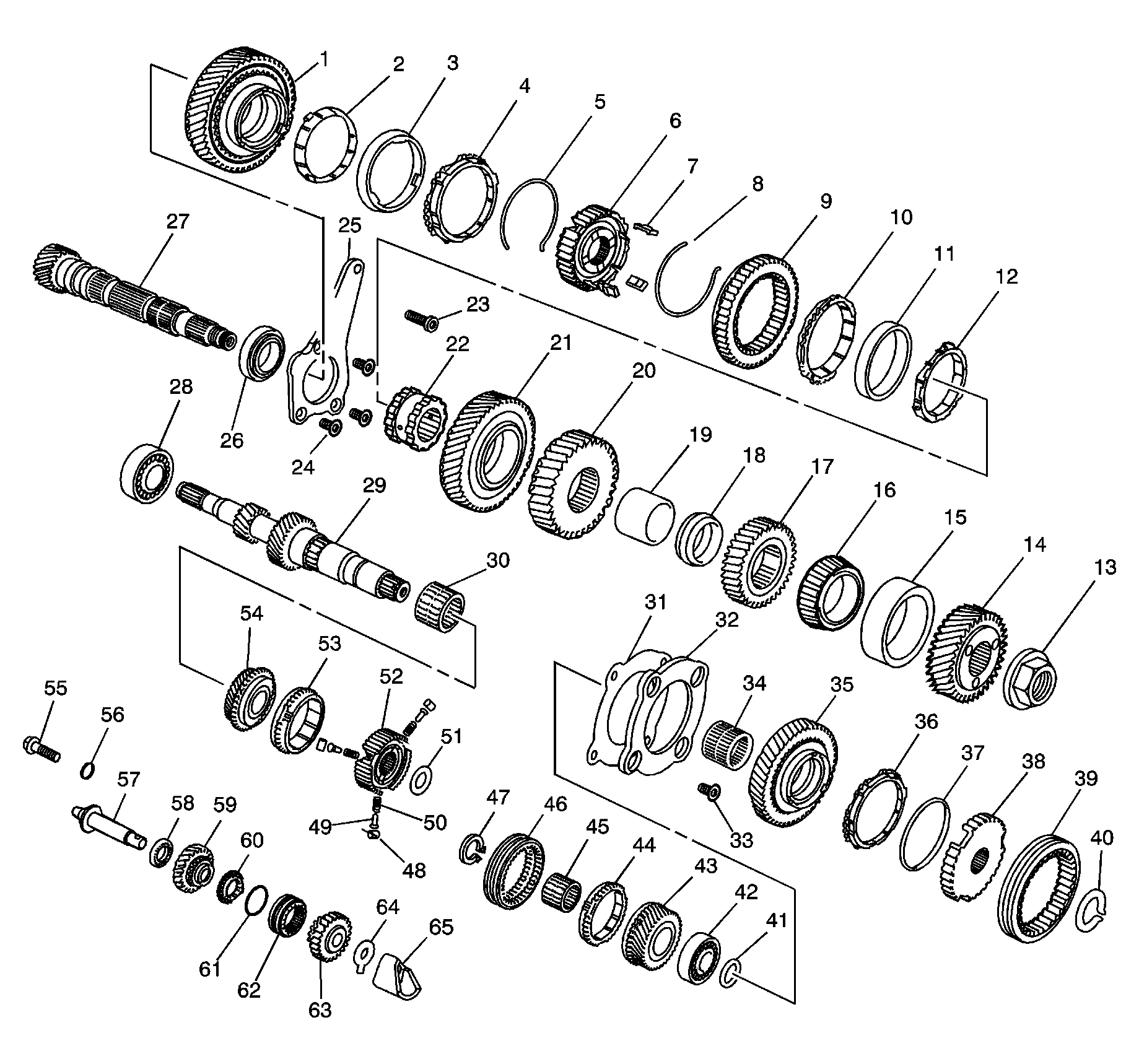

Fig 3: Input & Output Shaft Components
GM1237102Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 Gear Assembly - First Driven
2 Cone - First Gear Synchronizer Inner
3 Cone - First Gear Synchronizer Outer
4 Ring - First Gear Blocking
5 Spring - First Gear Synchronizer
6 Hub - First and Second Gear Synchronizer
7 Insert - First and Second Gear Synchronizer
8 Spring - Second Gear Synchronizer
9 Sleeve - First and Second Gear Synchronizer
10 Ring - Second Gear Blocking
11 Cone - Second Gear Synchronizer Outer
12 Cone - Second Gear Synchronizer Inner
13 Nut - Fifth Gear
14 Gear - Fifth Driven
15 Output Shaft Bearing
16 Gear - Fourth Driven
17 Sleeve - Output Shaft Crush
18 Spacer - Third and Fourth Gear
19 Gear - Third Driven
20 Gear - Second Driven
21 Bushing - Second Gear
22 Bolt - Main Shaft Bearing Retainer
23 Bolt - Main Shaft Bearing Retainer
24 Retainer - Main Shaft Bearing
25 Bearing Assembly - Main Shaft Front
26 Shaft - Main
27 Bearing Assembly - Input Shaft
28 Shaft - Input
29 Bearing Assembly - Third Drive Gear
30 Shim - Input Shaft Bearing Retainer
31 Retainer - Input Shaft Bearing
32 Bolt - Input Shaft Bearing Retainer
33 Bearing Assembly - Fifth Drive Gear
34 Gear - Fifth Drive
35 Ring - Fifth Gear Blocking
36 Spring - Fifth Gear Synchronizer
37 Hub - Fifth Gear Synchronizer
38 Sleeve - Fifth Gear Synchronizer
39 Ring - Fifth Gear Synchronizer Hub Retaining
40 Ring - Input Shaft Retaining
41 Bearing Assembly - Input Shaft
42 Gear - Fourth Drive
43 Ring - Fourth Gear Blocking
44 Bearing Assembly - Fourth Gear
45 Sleeve - Third and Fourth Gear Synchronizer
46 Ring - Third and Fourth Gear Synchronizer Retaining
47 Insert - Third and Fourth Gear Synchronizer
48 Pin - Third and Fourth Gear Synchronizer Insert
49 Spring - Third and Fourth Gear Synchronizer Insert
50 Washer - Third Fourth Gear Synchronizer Hub
51 Hub - Third and Fourth Gear Synchronizer
52 Ring - Third Gear Blocking
53 Gear - Third Drive
54 Bolt - Reverse Idler Shaft
55 Seal - Reverse Idler Shaft O-Ring
56 Shaft - Reverse Idler Gear
57 Bearing Assembly - Reverse Idler Gear Thrust
58 Gear Assembly - Reverse Idler
59 Ring - Reverse Gear Blocking
60 Spring - Reverse Gear Synchronizer
61 Sleeve - Reverse Synchronizer
62 Gear - Reverse
63 Washer - Reverse Gear Thrust
64 Bracket - Reverse Idler Gear Shaft
65 Output Shaft Bearing Race
Fig 4: Differential Assembly Components
GM895433Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 Bearing Assembly - Differential
2 Bolt - Differential Ring Gear
3 Gear - Differential Ring
4 Washer - Differential Side Gear Thrust
5 Gear - Differential Side
6 Gear - Differential Pinion
7 Washer - Differential Pinion Gear Thrust
8 Shaft - Differential Pinion Gear
9 Case - Differential
10 Pin - Differential Pinion Gear Shaft Locking
11 Bearing Assembly - Differential
12 Shim - Differential Bearing
13 Seal - Differential Bearing Retainer O-Ring
14 Retainer - Differential Bearing
15 Bolt - Differential Bearing Retainer
16 Seal - Drive Shaft Oil
