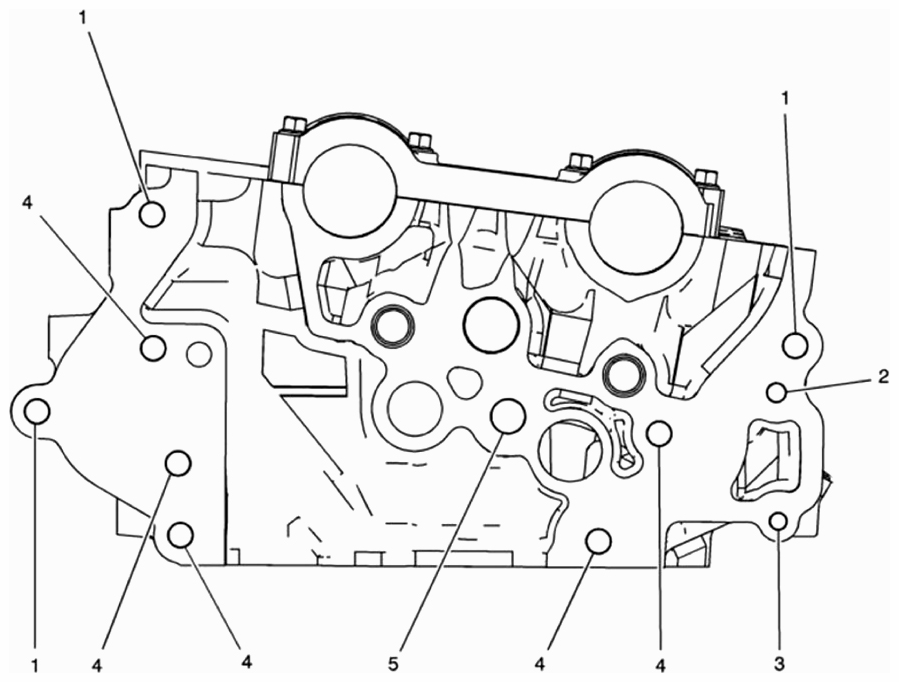

Right Cylinder Head Front Face
RIGHT CYLINDER HEAD FRONT FACE SPECIFICATIONS
| Hole Location | Thread Size | Drill | Counter Bore Tool | Stop Collar | Tap | Driver | Insert | Drill Depth (Maximum) | Tap Depth (Minimum) | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| J 42385- | MM | (IN) | MM | (IN) | |||||||
| 1 | M8 x 1.25 | 206 | 207 | N/A | 208 | 209 | 210 | THRU | THRU | ||
| 2 | M6 x 1.0 | 201 | 202 | N/A | 203 | 204 | 205 | 22.5 | 0.8880 | 18.0 | 0.7087 |
| 3 | M6 x 1.0 | 201 | 202 | N/A | 203 | 204 | 205 | THRU | THRU | ||
| 4 | M8 x 1.25 | 206 | 207 | N/A | 208 | 209 | 210 | 28.5 | 1.1220 | 23.0 | 0.9055 |
| 5 | M12 x 1.75 | 856 | 857 | N/A | 858 | 859 | 416 | 40.0 | 1.5748 | 32.5 | 1.2795 |
