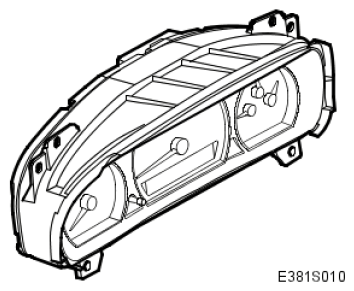

Control module, main instrument unit
CONTROL MODULE, MAIN INSTRUMENT UNIT REFERENCE CHART
| Number of pins |
32 |
| Power supply +30 |
Pin no. |
1 |
| Power supply +15 |
Pin no. |
17 |
| Signal ground |
Pin no. |
3 |
| I-bus |
+ |
Pin no. |
19 |
| - |
Pin no. |
18 |
| P-bus |
+ |
Pin no. |
21 |
| - |
Pin no. |
20 |
