Main Instrument Unit
>>
Component Location
>>
Generator (2)
Generator (2)
4 cylinder petrol

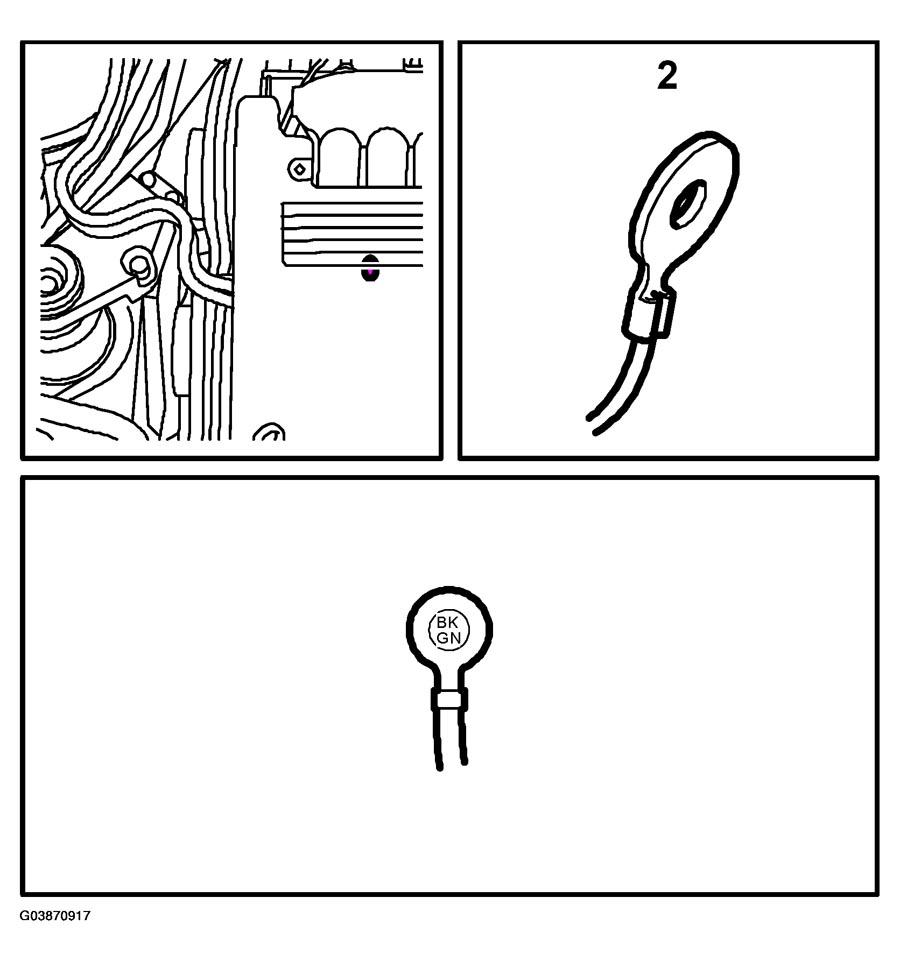

Fig 1: Identifying Generator - Connector Location (4 Cylinder Petrol)
Courtesy of SAAB-SCANIA OF AMERICA, INC.
4-cyl diesel

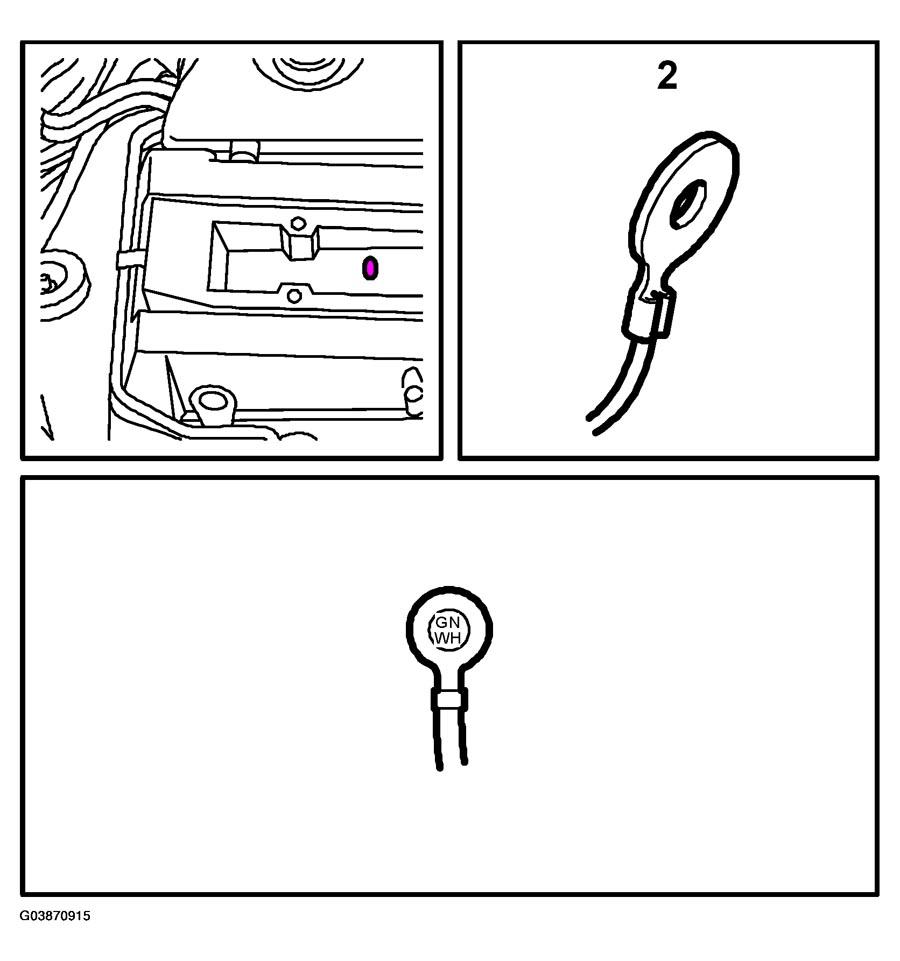

Fig 2: Identifying Generator - Connector Location (4 Cylinder Diesel)
Courtesy of SAAB-SCANIA OF AMERICA, INC.
V6 petrol

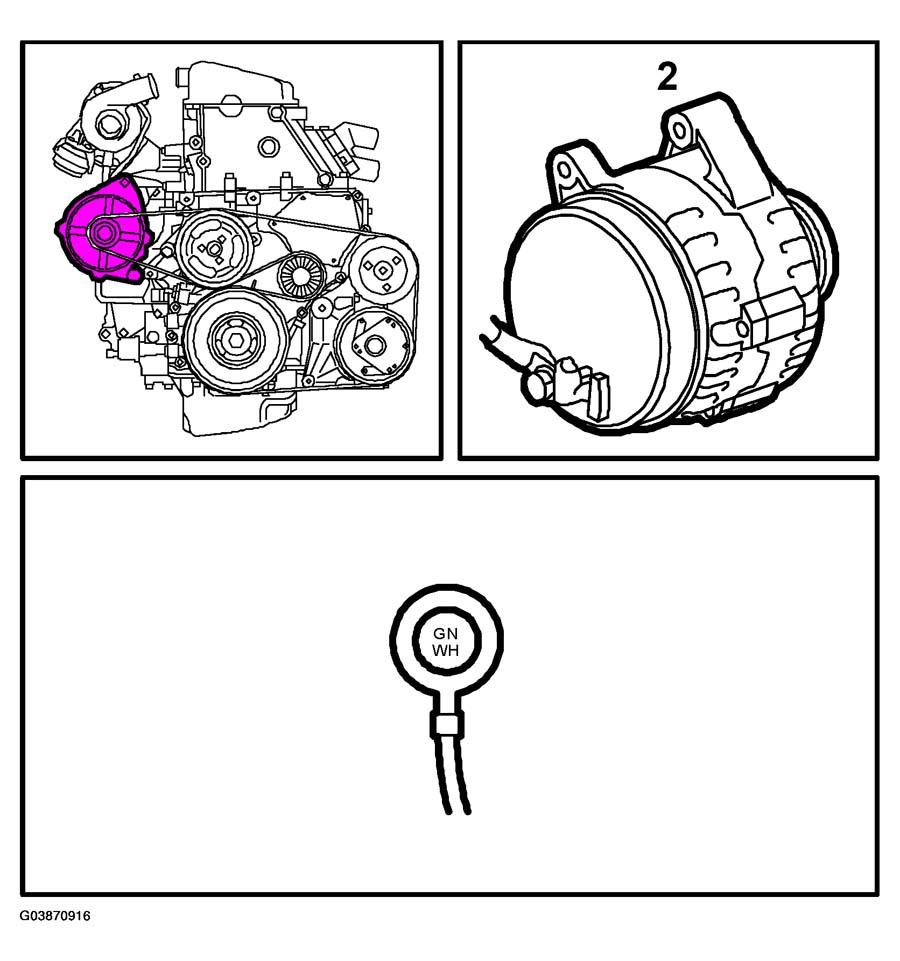

Fig 3: Identifying Generator - Connector Location (V6 Petrol)
Courtesy of SAAB-SCANIA OF AMERICA, INC.
V6 diesel

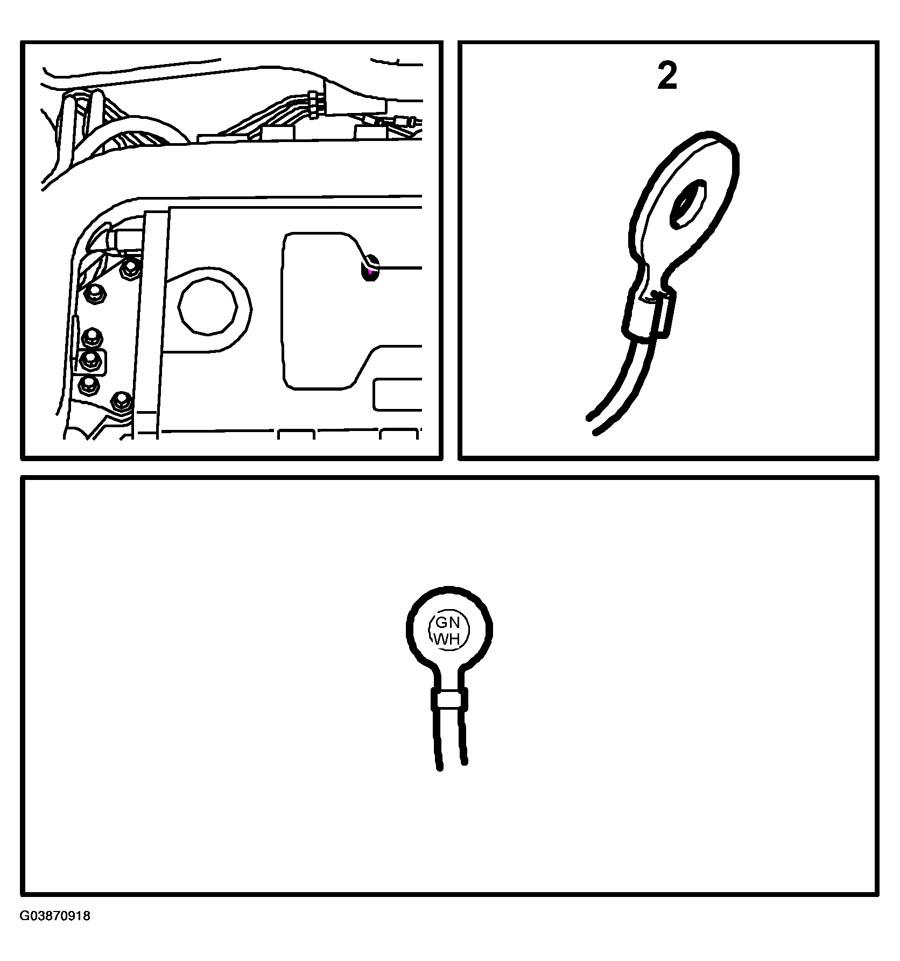

Fig 4: Identifying Generator - Connector Location (V6 Diesel)
Courtesy of SAAB-SCANIA OF AMERICA, INC.
