Brake light switch (29): Connection
BRAKE LIGHT SWITCH PIN SIGNAL DESCRIPTION
| Pin no. |
Signal type |
Description |
| 1 |
+30 |
Power supply from fuse in rear electrical centre. |
| 2 |
Signal |
Pin receives B+ when brake pedal depressed. |

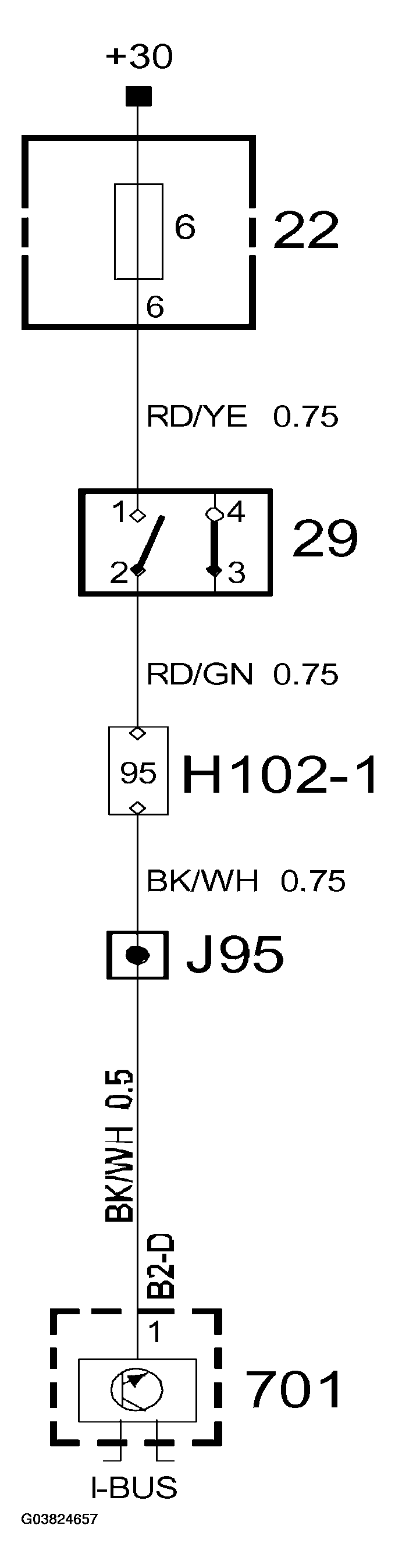

Brake light function
Courtesy of SAAB-SCANIA OF AMERICA, INC.

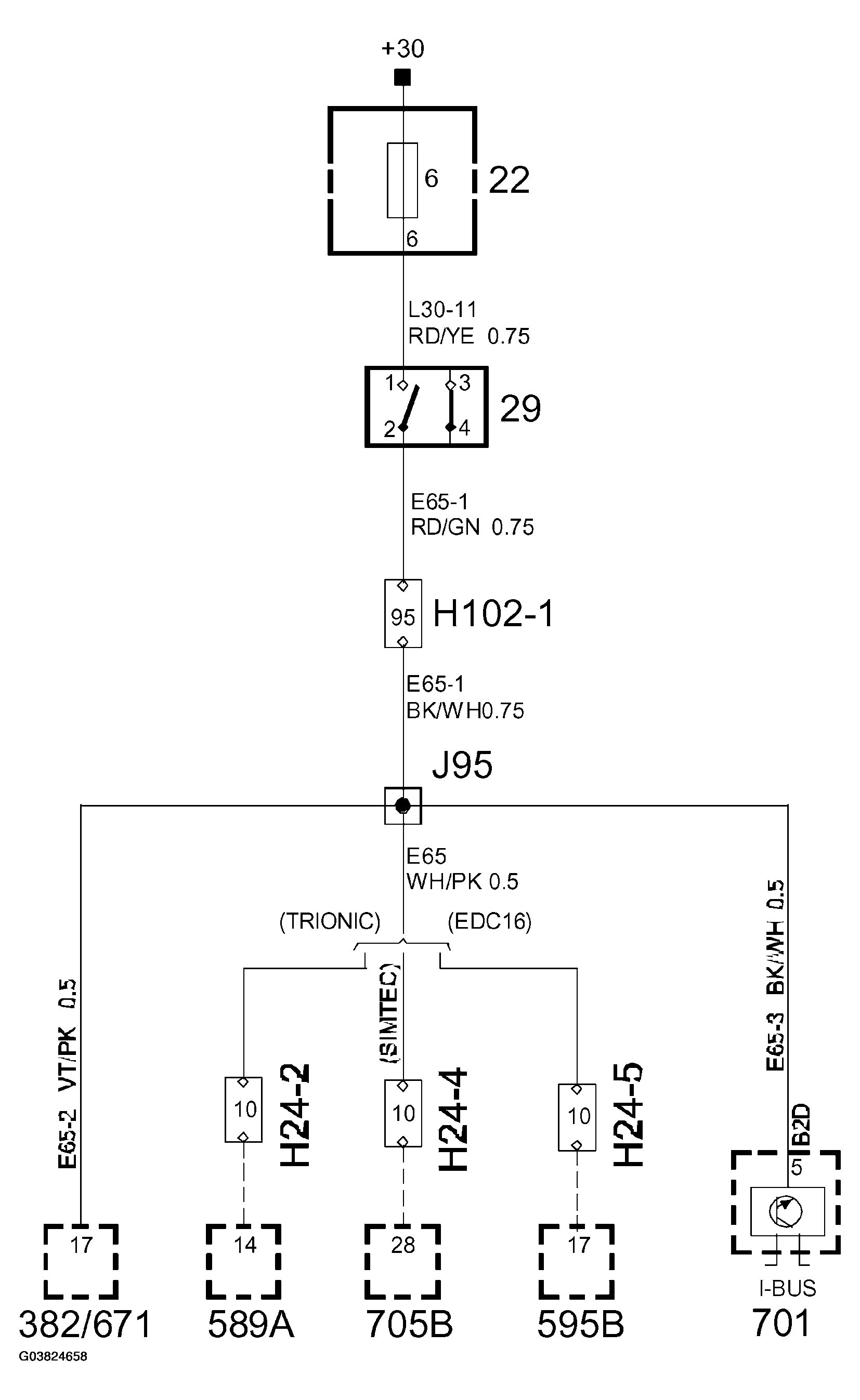

Complete function
Courtesy of SAAB-SCANIA OF AMERICA, INC.
