Instrument Panel

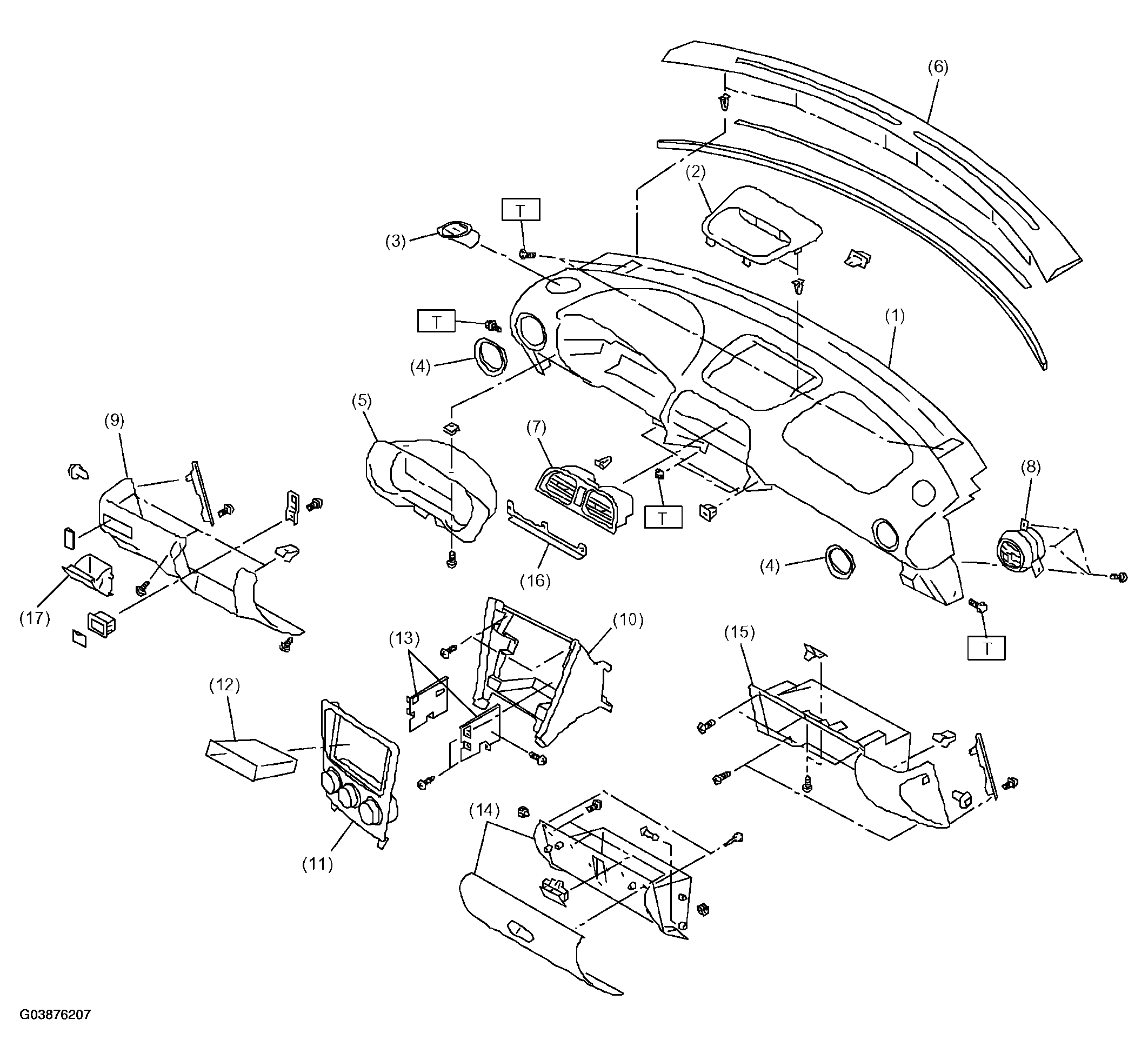

Fig 1: Illustration For Steps 1-17
G03876207Courtesy of SAAB-SCANIA OF AMERICA, INC.
  1. Pad & frame
  2. Center upper panel
  3. Air vent grille (defroster)
  4. Grille cover
  5. Meter visor
  6. Defroster grille
  7. Air vent grille (center)
  8. Air vent grille (side)
  9. Instrument panel lower cover
  10. Console cover
  11. Center panel
  12. Center pocket
  13. Audio bracket
  14. Glove box lid
  15. Glove box panel
  16. Bracket
  17. Coin box

Tightening torque: Nm (kgf-m, ft-lb)

T: 7 (0.71, 5.2)
